제품 상세 정보:
결제 및 배송 조건:
|
기본 재료: | TOP FR-4 스테프너 0.8mm | 레이어 수: | 2층 |
---|---|---|---|
PCB 두께: | 0.2mm | PCB 크기: | 196 X 35mm = 1 개 |
커버레이: | 노란색 | 실크 스크린: | 해당 없음 |
구리 무게: | 1 온스 | 표면 마무리: | 침수 금 |
하이 라이트: | 침지 금 관습 탄력적 PCB,FR4 경화제 맞춘 유연한 PCB |
유연한 인쇄 회로 FPC 폴리이미드에 90옴 임피던스 씨통제~ 주도의
(유연한 인쇄 회로는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
일반적인 설명

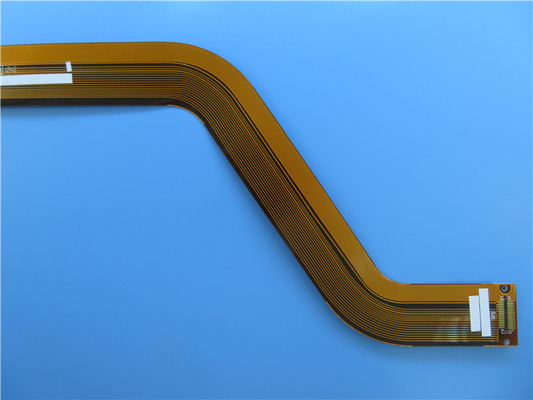

이것은 USB Connector의 적용을 위해 0.15mm/0.3mm 트랙과 갭에서 제어되는 90옴 임피던스를 가진 폴리이미드 76미크론 기판에 구축된 유연한 PCB 유형입니다.양면에 노란색 솔더 마스크(커버레이)가 있고 패드에 침지 금이 있는 표준 0.20mm 두께입니다.보강재로서의 FR-4는 머리와 꼬리에 있습니다.기본 재료는 패널당 1업 플렉스를 공급하는 전체 보드인 Shengyi에서 사용됩니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 25개들이 배송을 위해 포장됩니다.
매개변수 및 데이터 시트
PCB 크기: | 196 X 35mm = 1 개 |
레이어 수 | 2층 |
보드 유형 | 유연한 PCB |
보드 두께 | 0.2mm +/-10% |
쌓다 | TOP FR-4 스테프너 0.8mm |
PI 커버레이 0.025mm | |
구리 상단 0.035mm 마감 | |
폴리이미드 기판 0.076mm | |
구리 상단 0.035mm 마감 | |
PI 커버레이 0.025mm | |
보드 재료 공급업체 | 성이 |
보드 재료의 Tg 값 | 60℃ |
PTH 구리 두께 | 20음 |
내부 층 Cu 두께 | 해당 없음 |
표면 Cu 두께 | 35음(1oz) |
커버레이 색상 | 노란색 |
커버레이 수 | 2 |
커버레이의 두께 | 25음 |
보강재 | FR-4 0.8mm |
실크스크린 잉크의 종류 | 해당 없음 |
실크스크린 공급업체 | 해당 없음 |
실크스크린의 색상 | 해당 없음 |
실크스크린의 수 | 해당 없음 |
최소 경유(mm) | 0.3 |
최소 추적(mil) | 5.90 |
최소 갭(mil) | 11.8 |
표면 마감 | 이머젼 골드 |
RoHS 필수 | 예 |
명성 | 94-V0 |
열충격 시험 | 통과, -25℃±125℃, 1000 주기. |
열 응력 | 통과, 300±5℃, 10초, 3주기.박리 없음, 물집 없음. |
기능 | 100% 통과 전기 테스트 |
솜씨 | IPC-A-600H 및 IPC-6013C 클래스 2 준수 |
제공할 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
기능 및 이점
뛰어난 유연성;
볼륨 줄이기;
체중 감소;
조립의 일관성;
향상된 신뢰성;
강력한 PCB 기능은 연구 개발, 판매 및 마케팅을 지원합니다.
정시 납품율이 98% 이상인 정시 납품;
열정, 규율, 책임 및 정직으로 팀을 구성하십시오.
최소 주문 수량이 없습니다.1 조각을 사용할 수 있습니다.
애플리케이션NS
유연한 플랫 케이블, 산업용 제어 온도 컨트롤러 소프트 보드, 의료 장비 컨트롤러, 자동차 GPS 네비게이션 플렉스 보드, 태블릿 키패드 플렉스 보드, 디스플레이 백라이트
1.5 단일 종단(라인) 임피던스, 차동 임피던스
특성 임피던스의 정의
특정 주파수에서 기준층에 비해 전송 과정에서 고주파 신호 또는 전자기파의 저항을 특성 임피던스라고 하며 이는 전기 임피던스, 유도 리액턴스, 커패시턴스 저항의 벡터 합입니다.
특성 임피던스의 분류
공통 특성 임피던스는 다음과 같이 나뉩니다. (1) 단일 종단(라인) 임피던스;(2) 차동 임피던스 및 (3) 공면 임피던스 등
단일 종단 임피던스 단일 신호 라인의 측정된 임피던스를 나타냅니다. 차동 임피던스 차동 드라이브에서 동일한 너비와 간격으로 두 전송 라인 사이에서 측정된 임피던스를 나타냅니다. 동일 평면 임피던스 신호선이 주변 GND/VCC 사이에서 전송될 때 측정된 임피던스를 나타냅니다(신호선과 GND/VCC 사이의 간격은 양쪽이 동일함).
임피던스 제어에 필요한 결정 조건
PCB 도체에서 신호를 전송할 때 도체의 길이가 신호 파장의 1/7에 가까우면 이때 도체가 신호 전송선이 되며 다른 일반 신호 전송선로가 필요하다 임피던스 제어.PCB 생산에서 임피던스 제어가 필요한지 여부는 고객의 요구 사항을 기반으로 하며, 고객이 임피던스 제어와 함께 특정 선폭을 수행해야 하는 경우 생산에서 선폭의 임피던스를 제어해야 합니다.3 임피던스 매칭의 기본 요소는 출력 임피던스(원래 능동 부품), 특성 임피던스(신호 라인), 입력 임피던스(수동 부품)(PCB 보드)
더 많은 임피던스 제어 유연한 회로(FPC)
