제품 상세 정보:
|
| 기본 재료: | 왕링 F4BME275 | 레이어 수: | 2층 |
|---|---|---|---|
| PCB 두께: | 1.6mm | PCB 크기: | 103mm × 76mm(공차 ±0.15mm, 1개) |
| 솔더 마스크: | 검은색 | 실크 스크린: | 하얀색 |
| 구리 무게: | 1oz(1.4mils) 외부 구리층 | 표면 마감: | 5μm(197μ") 순금 도금 |
| 강조하다: | 침지 금 관습 탄력적 PCB,FR4 경화제 맞춘 유연한 PCB |
||

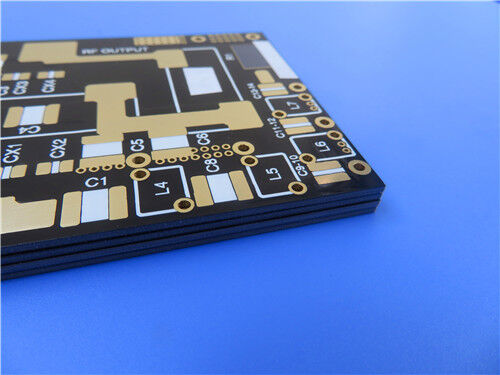

이 2층 F4BME275RF PCB고성능 마이크로파 회로 보드입니다. 요구되는 RF와 고주파 마이크로파 시나리오를 위해 특별히 만들어졌습니다.뱅링의 업그레이드 된 F4BME275 고안성 PTFE 복합 라미네이트 및 프리미엄 역처리 (RTF) 구리 필름을 채택합니다., 이 딱딱한 PCB는 두꺼운 1.6mm의 완성된 보드 두께와 고정도의 5μm 순금 표면 접착을 갖추고 있습니다.
F4BME275 는 무엇 인가?

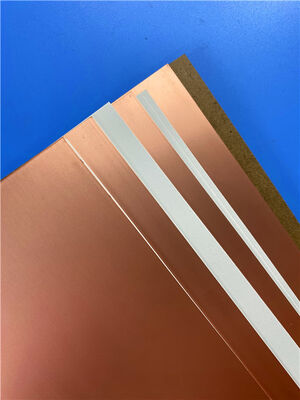

F4BME275는 Wangling에서 개발한 차세대 고성능 PTFE 복합 라미네이트로, 특히 높은 표준 RF 및 마이크로파 회로 응용 프로그램에 최적화되었습니다.고밀도로 혼합된 유리섬유 직물, 고 순수 PTFE 樹脂 및 전문 복합 필름, 이 기판은 고 주파수 운영 환경에서 매우 일관성 있고 신뢰할 수있는 전기 성능을 제공합니다.
고전적인 F4BM275 재료의 업그레이드 반복으로, F4BME275는 더 낮은 다이렉트릭 손실, 더 높은 단열 저항,그리고 높은 장기적인 매개 변수 안정성그것은 비용 효율적이고 높은 신뢰성있는 주류 수입 고 주파수 라미네이트의 국내 대안으로 사용됩니다.소재는 뛰어난 낮은 PIM 성능을 보장합니다., 정밀한 얇은 선 회로 에칭을 지원하고 고 주파수 전도자 손실을 효과적으로 줄여 고 정밀 RF 회로 설계의 요구 사항을 완전히 충족합니다.
F4BME275의 주요 특징과 장점
F4BME275는 정확하게 캘리브레이트된 PTFE와 유리섬유 비율 혼합을 통해 커스터마이징 가능한 전기 및 기계적 특성을 갖추고 있으며 낮은 손실 성능 사이의 최적의 균형을 달성합니다.구조적 안정성, 그리고 다양한 고주파 회로 설계에 대한 제조 가능성:
조정 가능한 다이 일렉트릭 성능: 정밀하게 조정 가능한 유리섬유-PTFE 비율을 특징으로하며, 극저한 다이 일렉트릭 손실과 함께 10GHz에서 2.75의 안정적인 다이 일렉트릭 상수 (Dk) 를 제공합니다.이 커스터마이징 가능한 다이 일렉트릭 속성은 다양한 민간 및 군사 고 주파수 대역 설계에 대한 유연한 임피던스 매칭 및 정확한 재료 적응을 가능하게합니다.
증진된 차원 안정성: 최적화된 유리섬유 구성은 열 확장을 효과적으로 낮추고 변압 온도 이동을 억제합니다.재료는 -55°C에서 125°C까지 안정적인 물리적 및 전기 성능을 유지합니다., 변동 열 작동 조건에서 보드 warpage 및 매개 변수 오차를 최소화
균형 잡힌 종합 성능: 온건한 유리섬유 비율로 과학적 성능 타협 공식을 채택합니다.그것은 극히 낮은 분산 인자 (Df) 특성을 유지하면서 기계적 경직성과 구조적 평평성을 크게 향상시킵니다., 20GHz까지 낮은 손실로 안정적인 고주파 신호 전송을 보장
높은 설계 유연성: 사용자 정의 가능한 변압기 상수 구성 및 구조 최적화를 지원합니다.RF 기술자 들 은 고 주파수 전기 성능 을 완벽하게 균형 있게 유지 하기 위해 재료 의 매개 변수 를 조정 할 수 있다다양한 RF 제품 개발을 위해 기계적 부하 견고성 및 SMT / 구멍 생산 프로세스 적응성
우수한 낮은 PIM 및 낮은 손실 성능: 프리미엄 RTF 역처리 구리 필름과 결합하여 고주파 전도자 손실을 크게 줄입니다.
신뢰할 수 있는 단열 성능: 업그레이드 된 복합 합성 수식은 우수한 부피 단열 저항을 제공하여 고주파 회로 신호를 효과적으로 격리합니다.
주요 PCB 제조 사양
| 파라미터 항목 | 특정 사양 |
| 기본 재료 | 와글링 F4BME275 고안성 PTFE 복합 라미네이트 |
| 계층 수 | 2층 (직한 RF PCB 구조) |
| 보드 크기 | 103mm × 76mm (±0.15mm 허용, 1개) |
| 최소 추적/공간 | 6/9 mils, 정밀 RF 얇은 선 회로 레이아웃에 적응 |
| 최소 구멍 크기 | 0.5mm, 표준화된 부품 조립을 용이하게 |
| 완성된 보드 두께 | 1.6mm 두꺼운 보드 설계 |
| 완성 된 구리 무게 | 1 온스 (1.4 밀리) 낮은 전도자 손실 및 낮은 PIM 성능을위한 외부 RTF 구리 층 |
| 접착 두께를 통해 | 20μm, 전도성 및 장기 신뢰성을 통해 안정성을 보장합니다 |
| 표면 마감 | 5μm (197μ") 순금 접착, 우수한 전도성 및 부식 저항성을 제공합니다. |
| 실크 스크린 | 맑은 부품 표시를 위한 하층 실크 스크린이 없는 흰색 상단 실크 스크린 |
| 용접 마스크 | 검정 상단 용접 마스크, 최적화 된 열 분비를 위해 하단 용접 마스크가 없습니다. |
| 품질 테스트 표준 | 전류 결함을 제거하기 위해 운송 전에 100%의 전기 테스트 |
2층 F4BME275 PCB 스택업 구조
이 전문적인 2층 딱딱한 스택업은 고성능 F4BME275 PTFE 복합 코어를 채택하고, 저손실 RTF 구리 필름과 결합됩니다.균형 잡힌 계층 구조는 고 주파수 신호 손실을 최소화하고 균일한 기계 및 전기 성능을 보장합니다., 정밀 마이크로 웨브 및 RF 응용 프로그램에 이상적입니다:
| 계층 순서 | 소재 사양 | 두께 | 핵심 기능 |
| 외층 1 (위) | RTF 저손실 전도성 구리 필름 | 35μm | 고주파 RF 신호 전송 및 정밀 부품 용접 층 |
| 원자력 다이 일렉트릭 층 | F4BME275 높은 안정성 PTFE 복합 핵 기판 | 1.524mm (60mil) | 저손실 다이렉트릭 격리, 안정적인 온도 저항 및 RF 회로에 대한 일관된 다이렉트릭 성능 |
| 외층 2 (아래쪽) | RTF 저손실 전도성 구리 필름 | 35μm | 전체 구조적 안정성을 균형 잡기 위해 보조 회로 전송 층 |
PCB 통계
| 파라미터 항목 | 특정 가치 |
| 구성 요소 | 37 |
| 전체 패드 | 56 |
| 뚫린 패드 | 37 |
| 최고 SMT 패드 | 19 |
| 아래쪽 SMT 패드 | 0 |
| 비아 | 21 |
| 망 | 7 |
허용된 그림 형식:우리는 글로벌 고객으로부터 표준 Gerber RS-274-X 디자인 파일 제출을 지원합니다. 이 보편적인 산업 표준 형식은 정확한 기술 평가, 맞춤 공표,그리고 정확한 대량 생산, 모든 국제 PCB 사용자 정의 프로젝트의 효율적이고 오류 없는 협력을 보장합니다.
생산 품질 표준:모든 F4BME275 고주파 RF PCB는 IPC-Class-2 산업 신뢰성 기준에 엄격하게 따라 제조 및 검사됩니다.표준화 된 생산 과정과 엄격한 품질 검사는 모든 팩에 대한 우수한 차원 일관성 및 안정적인 전기 성능을 보장합니다..
글로벌 공급 서비스:전 세계 고객들은 독점적인 주문을 위해 Gerber 파일을 제출할 수 있습니다.기술 확인을 포함한 완전한 원스톱 서비스, 정밀 제조, 포괄적인 품질 테스트, 글로벌 물류 배달.
일반적인 응용 시나리오
마이크로파, RF 및 레이더 시스템: 고주파 마이크로파 모듈, 일반 RF 신호 회로 및 정밀 레이더 탐지 장비
RF 패시브 컴포넌트: 고성능 단계 전환기 및 다양한 정밀 패시브 RF 기능 부품
전력 분배 부품: 통신 시스템용 맞춤 전력 분산기, RF 결합기 및 신호 결합기
안테나 공급 시스템: 안테나 공급 네트워크 모듈 및 고밀도의 단계 배열 안테나 시스템
무선 통신장비: 위성 통신 단말기 및 높은 안정성 기지국 안테나 시스템
