제품 상세 정보:
|
| 기본 재료: | F4BTMS265 | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 두께: | 0.85 밀리미터 | PCB 크기: | 97mm×76mm(1개), 치수공차: ±0.15mm |
| 솔더 마스크: | 검은색 | 실크 스크린: | 하얀색 |
| 구리 무게: | 1oz(1.4mils) 외부 구리층 | 표면 마감: | ENIG (전기 니켈 몰입 금) |
| 강조하다: | 폴리이미드 경화제 4 층 플렉스 PCB,2 항공 회사 코드는 4 층 플렉스 PCB를 구리도금합니다,폴리이미드 경화제 2 항공 회사 코드 구리 PCB |
||

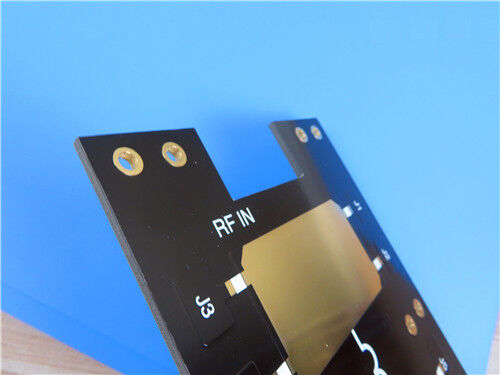

이 2층 단단한 고주파 PCB는 낮은 전자기 손실과 최소한의 애니소트로피를 가진 항공기 등급 F4BTMS265 세라믹으로 채워진 다이 일렉트릭 기판을 갖추고 있습니다.검은색 톱 소일더 마스크와 흰색 톱 실크 스크린, 마스크가 없고 실크스크린이 없는 바닥면으로 모든 단위는 배달 전에 100% 전기 테스트를 통과하여 안정적인 변압 성능을 보장합니다.낮은 신호 약화 및 항공우주용 신뢰할 수있는 구조, 군사 및 RF/마이크로파 응용 프로그램.
PCB 사양
| 파라미터 항목 | 사양 |
| 기본 재료 | F4BTMS265 업그레이드 된 세라믹으로 채워진 고주파 기판 |
| 레이어 구성 | 2층 딱딱한 PCB 구조 |
| 보드 크기 | 97mm × 76mm (1개), 차원 허용: ±0.15mm |
| 최소 추적 / 공간 | 14 밀리 / 14 밀리 |
| 최소 기계 구멍 지름 | 0.25mm |
| 타입을 통해 | 순수한 뚫린 비아, 실명 비아 |
| 완성된 보드 두께 | 0.85mm |
| 외부 구리 무게 | 1 온스 (1.4 밀리) 외부 구리 층 |
| 접착 두께를 통해 | 20μm |
| 표면 가공 | ENIG (전기 없는 니켈 몰입 금) |
| 최고 실크 스크린 | 흰색 실크 스크린 |
| 바닥 실크 스크린 | 실크 스크린 없는 것 |
| 최상층 솔더 마스크 | 검은 용접 마스크 |
| 바닥 용접 마스크 | 용접 마스크가 없는 |
| 품질 검사 | 배달 전 100%의 전기 테스트 |
PCB 계층 스택업 구조
| 레이어 정의 | 기술 사양 |
| 상층 구리층 | 35μm의 완공 구리 두께 |
| 다이렉트릭 코어 기판 | F4BTMS265 코어, 0.762mm (30mil) 두께 |
| 하층 구리층 | 35μm의 완공 구리 두께 |
미술품 및 품질 준수
생산 파일 표준: 산업 표준 Gerber RS-274-X 파일을 기반으로 제조됩니다.고 정밀 회로 패턴을 지원하고 주류 산업 제조 프로세스와 완전한 호환성.
품질 표준: 모든 제조 및 검사 절차는 IPC-Class-2 사양을 엄격히 준수하여 안정적인 전기 성능과 장기적인 구조 신뢰성을 보장합니다.
전 세계 사용 가능성: 전 세계 항공 우주 및 고주파 전자 프로젝트를 지원하기 위해 전 세계 공급 및 물류 서비스가 제공됩니다.

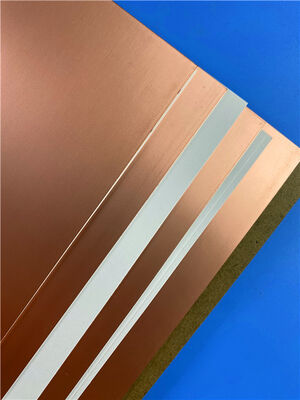

F4BTMS265 재료 프로파일
F4BTMS265는 표준에서 최적화된 고 신뢰성 세라믹 강화 PTFE 다이 일렉트릭 기판입니다.F4BTM균일하게 분포된 나노 세라믹 입자와 초미세 유리 섬유로 채워져 유리 섬유로 인한 전자기 간섭, 변압 손실 및 구조적 애니소트로피를 감소시킵니다.낮은 거칠성 RTF 구리 필름을 표준으로 채택, 그것은 낮은 전도자 손실과 안정적인 껍질 강도를 제공하고 구리 / 알루미늄 기반 라미네이션을 지원합니다.이 항공우주용 재료는 군사 및 항공우주용 용도로 수입된 고주파 기판을 위한 고성능 대체물로 사용됩니다..
전형적인 응용 분야
극저전압 손실, 최소한의 구조적 애니소트로피, 우수한 열 안정성 및 항공기 수준의 신뢰성으로 F4BTMS265 기반 PCB는 고정밀의 배포에 적합합니다.단계 민감한 고주파 전자 시스템:
