| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

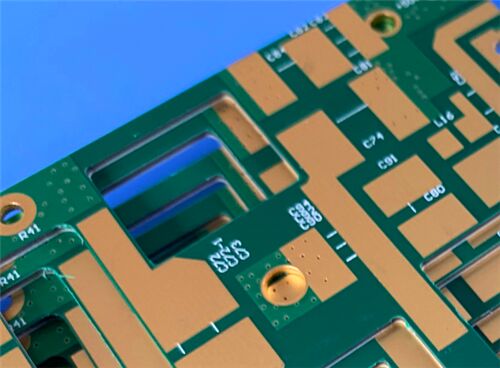

이 PCB는 TG200 등급을 특징으로 하는 TU-872 SLK 수정 에폭시 FR4 유전체를 갖춘 20층 고밀도 상호 연결 회로 기판입니다. 비대칭 구리 구성은 0.5oz 내부 구리와 1oz 외부 구리로 구성되며 완성된 보드 두께는 3mm에 이릅니다. 흰색 실크스크린과 쌍을 이루는 양면 녹색 솔더 마스크가 보드 표면을 덮고 있으며 프리미엄 니켈-팔라듐-금 표면 처리는 안정적인 표면 전도성을 보장합니다. 엄격한 IPC-Class-3 기준에 따라 이 고급 레이저 기반HDI PCB정밀 임피던스 회로와 완전히 수지로 채워진 비아를 통합합니다. 신뢰할 수 있는 치수 안정성을 자랑하는 이 저손실 고속 회로 기판은 고성능 컴퓨팅 하드웨어, 통신 기지국 및 고주파 서버 프레임워크에 완벽하게 들어맞습니다.
PCB 사양
| 건설 품목 | 세부 |
| 기본 재료 | TU-872 SLK 변성 에폭시 FR4 기판(Tg 200℃), 고속 회로 전용 저Dk 및 저손실 유전체 |
| 레이어 수 | 20단 – 고속, 고주파 신호 전송에 최적화된 프리미엄 HDI 다층 기판 |
| 보드 크기 | 215mm × 137mm (4PCS), 통합 배송을 위해 2×2 패널 레이아웃으로 배열 |
| 완성된 보드 두께 | 3.0mm 일체형 라미네이션 구조로 조밀한 내부 라우팅을 위해 탁월한 평탄도 유지 |
| 구리 무게 | 외부 층: 1oz 완성된 구리; 내부 레이어: 0.5oz 구리, 복잡한 고속 회로 배선에 적합 |
| 표면 마감 | 니켈-팔라듐-금 코팅으로 장기간 보관에도 뛰어난 내식성과 안정적인 전도성 제공 |
| 실크스크린 & 솔더 마스크 | 상단 및 하단: 선명한 마킹과 내구성 있는 절연 보호를 위해 흰색 실크스크린이 있는 녹색 솔더 마스크 |
| 고급 프로세스 | 안정적인 내부 비아 절연을 위한 레이저 에칭 HDI 마이크로비아, 정밀 임피던스 튜닝 및 전체 수지 플러깅 |
| 품질기준 | 미션 크리티컬 산업용 전자 배포를 위한 IPC-Class-3 사양을 준수합니다. |
| 품질 테스트 | 임피던스 검증, 전기 연속성 및 레진 충진 비아의 보이드 감지를 포함하는 100% 검사 |
작품 형식 및 규정 준수 표준
아트워크 형식: 고정밀 HDI 다층 보드를 위한 범용 산업 형식인 Gerber RS-274-X로 제공됩니다.
품질 등급: IPC-Class-3, 고신뢰성 전자 장비에 대한 최고의 산업 벤치마크입니다.
가용성: 다양한 국가의 수요를 충족하기 위해 글로벌 배송을 지원합니다.
TU-872 SLK 기판 소개
TU-872 SLK는 고급 수지 배합으로 제작되고 표준 직조 E-유리 섬유로 강화된 프리미엄 수정 에폭시 FR4 유전체입니다. 이 저손실 재료는 낮은 유전 상수와 낮은 유전 상수를 유지하여 고속 디지털 전송 및 다층 고주파 회로에 적합합니다. 무연 친환경 프로세스 및 기존 FR4 작업 흐름과 뛰어난 호환성을 유지하여 복잡한 다층 적층 구조에 대한 강력한 적응성을 제공합니다.
TU-872 SLK는 탁월한 내습성, 최적화된 Z축 열팽창, 안정적인 화학적 불활성 및 꾸준한 열 성능을 포함하여 우수한 물리적, 화학적 특성을 보유하고 있습니다. 통합된 알릴 네트워크 화합물은 구조적 견고성과 신뢰할 수 있는 CAF 저항성을 향상시킵니다. 일관된 Dk/Df 값은 다양한 주파수 스펙트럼에서 안정적인 전기 성능을 유지하므로 이 기판을 고급 컴퓨팅 및 통신 하드웨어에 대한 신뢰할 수 있는 옵션으로 만듭니다.
주요 소재 특징
| 매개변수 | 사양 및 비고 |
| 유리전이온도(Tg) | 200℃, 반복되는 라미네이션 주기 동안 탁월한 열 안정성 제공 |
| 유전 상수(Dk) | 4.0 이하, 고속 데이터 전송을 위한 신호 감쇠 최소화 |
| 소산계수(Df) | 0.010 이하, 고주파 회로의 초저전력 손실 보장 |
| 프로세스 호환성 | 무연 리플로우 및 표준 FR4 처리 루틴에 적용 가능 |
| 특별공연 | CAF 저항성, 낮은 Z축 CTE, 탁월한 수분 및 화학적 내구성 |
성능 및 처리 이점
안정적인 고속 및 고주파 작동을 위한 균일한 낮은 Dk/Df 전기적 특성
세련된 Z축 열팽창으로 적층 사이클 중 열 변형을 억제합니다.
안정적인 CAF 저항으로 전도성 양극 필라멘트 부식 실패 방지
습하고 열악한 작업 환경에 배치할 수 있는 강력한 내습성
우수한 치수균일성, 균일한 두께, 우수한 평탄도
스루홀 아키텍처 및 납땜 절차에 대한 신뢰할 수 있는 기계적 내구성
무연 조립 및 주류 FR4 처리 작업 흐름과의 완벽한 호환성
TU-872 SLK의 일반적인 응용 분야
TU-872 SLK는 프리미엄 상용 통신 및 컴퓨팅 인프라에 적합한 고속 저손실 유전체 역할을 합니다.
-무선 주파수 회로 및 고주파 신호 처리 모듈
- 고성능 컴퓨팅 시스템을 위한 백플레인 보드 및 마더보드
-통신 라인 카드 및 산업용 데이터 저장 장비
- 서버 메인보드 및 통신 기지국 하드웨어
-사무실 네트워크 라우터 및 광대역 신호 전송 시설
|
|
