| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

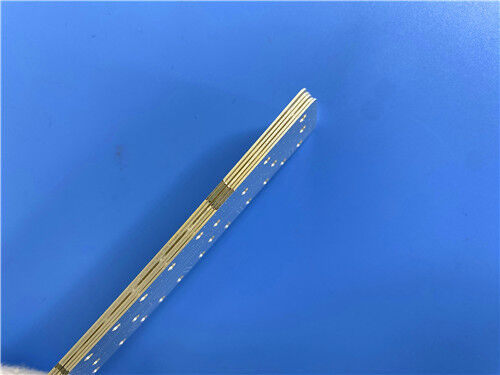

이 맞춤형 2층 Isola I-Tera MT40 고속 PCB는 안정적인 고속 디지털 및 RF/마이크로파 회로 애플리케이션을 위해 설계되었습니다. 0.254mm 초박형 MT40 유전체 코어와 1oz/1oz 마감 양면 구리 두께로 제작된 이 PCB는 프리미엄 은 도금 표면 처리를 채택하여 우수한 전도성, 부식 저항성 및 안정적인 신호 전송 성능을 제공합니다. 상단 비마스크 흰색 실크스크린 및 하단 비마스크 빈 표면을 갖춘 특수 솔더 마스크와 지정된 위치의 맞춤형 금속 에지 클래딩을 특징으로 하여 구조적 내구성과 차폐 일관성을 향상시킵니다. 108mm x 35mm 크기의 이 견고한 회로 기판은 엄격한 산업 제조 표준을 따르며 현대 고주파 및 고속 전자 시스템을 위한 기존의 "FR4 PCB"에 대한 비용 효율적이고 높은 신뢰성을 갖춘 업그레이드 역할을 합니다.PCB 사양
매개변수 항목기술 세부 정보
| 기본 재료 | Isola I-Tera MT40 고속 저손실 라미네이트 |
| 레이어 구성 | 2층 견고형 PCB |
| 유전체 두께 | 0.254mm |
| 마감 구리 두께 | 1oz / 1oz 양면 구리 |
| 표면 마감 | 침지 은 |
| 솔더 마스크 및 실크스크린 | 상단: 솔더 마스크 없음, 흰색 실크스크린; 하단: 솔더 마스크 없음, 실크스크린 없음 |
| 특수 구조 | 지정된 위치에 맞춤형 금속 에지 클래딩 |
| 보드 치수 | 108mm x 35mm (1PCS) |

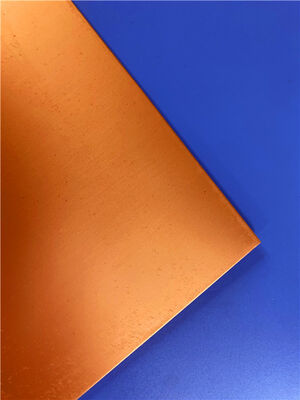

| I-Tera MT40 재료 소개 | I-Tera MT40은 Isola에서 개발한 프리미엄 저손실 라미네이트 및 프리프레그 재료로, 고속 디지털 전송 및 RF/마이크로파 회로 설계를 위해 특별히 최적화되었습니다. 표준 FR-4와 고가의 PTFE 기판 간의 성능 격차를 효과적으로 해소하여 균형 잡힌 고성능과 상업적 비용 효율성을 제공합니다. 이 재료는 -55°C에서 +125°C까지 넓은 온도 범위에서 매우 안정적인 유전 상수(Dk)를 유지하며, W-밴드 고주파 작동 조건에서도 안정적인 전기적 매개변수를 유지합니다. 2GHz에서 0.0031의 낮은 손실 계수(Df)를 특징으로 하여 고주파 신호 감쇠를 크게 줄이고 고속 전송 시스템의 완전한 신호 무결성을 보장합니다. |
MT40은 215°C의 유리 전이 온도(Tg)와 360°C의 분해 온도(Td)를 갖춘 뛰어난 열 안정성을 자랑하며, 납땜 없는 조립을 위해 여러 번의 리플로우 및 라미네이션 사이클을 지원합니다. 복잡한 홀 가공이 필요한 PTFE 재료와 달리 I-Tera MT40은 표준 FR-4 제조 워크플로우와 완벽하게 호환되어 특수 처리 절차를 제거하고 생산 일관성을 향상시킵니다. HVLP, RTF 및 내장 저항기 포일을 포함한 다양한 구리 포일 옵션과 다양한 라미네이트 및 프리프레그 두께로 제공되어 양면, 다층 및 하이브리드 고속 PCB 설계를 위한 유연한 맞춤 설정을 지원합니다.
주요 성능 이점
안정적인 저손실 전기 성능: 고정된 Dk 3.45 및 초저 Df 0.0031은 삽입 손실 및 신호 왜곡을 최소화하여 5G RF, 마이크로파 모듈 및 고속 디지털 회로에 이상적입니다.
우수한 열 안정성: 높은 Tg 및 Td 값과 안정적인 CTE 특성이 결합되어 고온 조립 및 장기 작동 중 박리 및 구조적 변형을 방지합니다.
FR-4 공정 호환성: 특수 PTFE 가공 기술이 필요 없어 상업적 대량 생산을 위한 높은 수율과 안정적인 배치 생산을 보장합니다.
뛰어난 환경 저항성: RoHS 준수, CAF 저항성 및 0.1%에 불과한 낮은 수분 흡수율로 복잡한 산업 및 실외 작업 환경에 적응합니다.
다양한 맞춤화 용량: 다양한 구리 두께, 유리 직물 유형 및 패널 사양을 지원하여 다양한 고속 및 RF PCB 맞춤화 요구를 충족합니다.
일반적인 응용 분야
안정적인 유전 성능, 초저 신호 손실, 뛰어난 열 안정성 및 FR-4 공정 호환성 덕분에 Isola I-Tera MT40 고속 PCB는 광범위한 고주파, 마이크로파 및 고속 디지털 시나리오에 적합합니다:
5G 통신 장치:
일관된 고주파 신호 무결성이 필요한 5G 기지국 RF 모듈, 신호 트랜시버 및 무선 통신 하드웨어에 이상적입니다.
마이크로파 및 레이더 시스템: 엄격한 저손실 요구 사항이 있는 마이크로파 감지 장치, 정밀 레이더 감지 장비 및 RF 프런트 엔드 모듈에 적합합니다.
고속 디지털 장비: 신호 지연 및 왜곡을 줄이기 위해 고속 서버 마더보드, 산업용 고속 전송 회로 및 데이터 처리 장치에 완벽합니다.
산업용 무선 모듈: 장기적인 작동 안정성이 요구되는 상업용 무선 통신 장비 및 산업용 고주파 제어 모듈에 널리 적용됩니다.
결론이 맞춤형 2층 I-Tera MT40 PCB는 초박형 기판, 1oz 양면 구리, 침지 은 마감 및 정밀한 금속 에지 클래딩을 통합하여 MT40의 저손실, 고온 내성 및 고안정성 재료 특성을 최대한 활용합니다. 상업용 고속 디지털 및 RF/마이크로파 애플리케이션에 대해 일관된 신호 성능과 구조적 내구성을 제공하는 고가의 PTFE 회로 기판에 대한 안정적이고 비용 효율적인 대안을 제공합니다.
|
|
