제품 상세 정보:
|
| 기본 재료: | 파나소닉 메그트론 6 | 레이어 수: | 14층 |
|---|---|---|---|
| PCB 두께: | 1.64 밀리미터 | PCB 크기: | 178.8×169mm, 4PCS(2×2 패널), 5mm 4면 프로세스 엣지 |
| 솔더 마스크: | 녹색 | 실크 스크린: | 하얀색 |
| 구리 무게: | 외부 층: 1oz; 내부 층: 0.5oz | 표면 마감: | 니켈 팔라듐 금 도금 |
| 강조하다: | 폴리이미드 다층 유연한 PCB,어떤 벗길 수 있는 다층 유연한 PCB,어떤 벗길 수 있는 다층 플렉스 PCB |
||

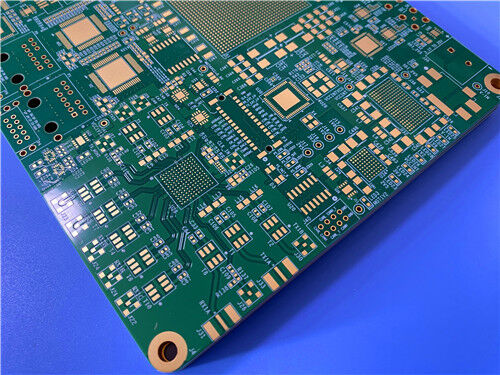

14-layer Megtron 6 High-Speed PCB는 초저하 손실 고 신뢰성 다층 회로판으로 고속 네트워크, 이동 통신 및 고밀도 HDI 전자 시스템에 이상적입니다.프리미엄 패나소닉 메그트론 6 초저손실 기판 채택, 이 14층 PCB는 뛰어난 변압성 안정성, 뛰어난 열 저항성 및 정확한 임피던스 제어 성능을 제공합니다.그것은 완전히 엄격한 IPC-3 산업 표준을 준수 하 고 최소 지연 및 신호 약화와 함께 고 주파수 및 고속 신호 전송을 지원 합니다.
이 사용자 지정 고속 PCB는 차별화된 구리 두께 구리 층을 채택합니다: 안정적인 고전도와 신뢰할 수있는 용접 성능을 위해 0.5온스 내부 구리 층은 얇은 라인 라우팅과 고밀도 레이아웃을 위해완성된 보드의 두께는 1.64mm이며, 단일 크기는 178.8×169mm입니다. 제품은 2×2 패널 조합 (총 4 조각) 으로 배송되며, 4쪽 모두에서 5mm 너비 프로세스 가장자리가 예약되어 있습니다.녹색 용접 마스크와 흰색 실크 스크린과 고급 니켈 팔라디움 금 표면 완화, 보드는 우수한 산화 저항성과 안정적인 용접성을 보장합니다. 그것은 IPC-4761 TYPE VII 표준 樹脂 막기 기술을 채택하고 전문적인 마이크로 스트립 / 스트립 라인 임피던스 매칭,높은 표준의 고속 PCB 대량 생산 및 장기 안정적인 운영 요구 사항을 충족.
정밀 임페던스 제어 매개 변수
이 14층의 메그트론 6 PCB는 단면 및 차선 신호에 대한 엄격한 마이크로 스트립 및 스트립 라인 임피던스 컨트롤을 구현하여 고속 신호 반사를 제거합니다.신호의 완전한 무결성을 보장하기 위해 교차 음성 및 파형 왜곡:
| 임페던스 타입 | 목표 impedance | 선 너비 | 선 간격 |
| 마이크로 스트립 | 50Ω | 00.2mm | - |
| 마이크로 스트립 | 100Ω (차등) | 00.1mm | 0.101mm |
| 스트라이프라인 | 50Ω | 00.1mm | - |
| 스트라이프라인 | 100Ω (차등) | 00.2mm | 0.102mm |

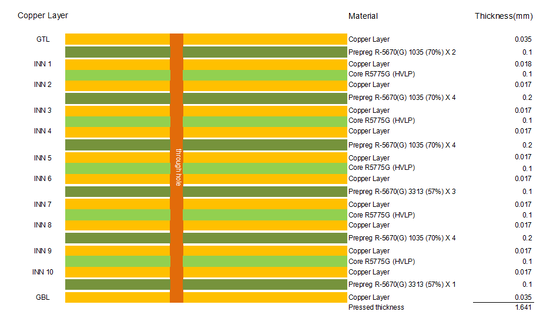

14층 메그트론 6 PCB 사양
| 파라미터 항목 | 세부 사양 |
| PCB 계층 수 | 14층 초저손실 고속 PCB |
| 기본 재료 | 파나소닉 메그트론 6 고속 저손실 기판 |
| 완성된 보드 두께 | 10.64mm |
| 구리 두께 | 외층: 1온스; 내부층: 0.5온스 |
| 표면 처리 | 니켈 팔라디움 금화 |
| 솔더 마스크 & 실크 스크린 | 흰색 실크 스크린과 녹색 용접 마스크 |
| 보드 크기와 운송 | 178.8×169mm, 4PCS (2×2 패널), 5mm 4면 프로세스 가장자리 |
| 핵심 프로세스 | IPC-4761 TYPE VII 樹脂 봉쇄, 정밀한 마이크로 스트립/스트립 라인 임피던스 제어 |
| 품질 표준 | IPC-3 산업용 높은 신뢰성 표준 |

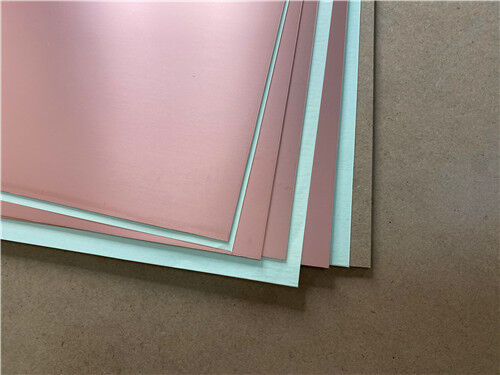

메그트론 6 는 무엇 입니까?
메그트론 6은 초저 손실 고속 PCB 기판으로, 고주파, 고속 디지털 및 HDI에 대한 산업 표준 재료로 사용됩니다.다층 회로설계: 낮은 Dk 유리 천 (R-5775) 및 일치 된 prepreg (R-5670) 으로 장착 된 Megtron 6는 광대역 주파수 대역에서 매우 안정적인 변압 성능을 갖추고 있습니다.네트워크에 대한 고속 신호 전송 수요를 완벽하게 충족시킵니다., 모바일 통신 및 무선 장치.
극저전압동수와 방출률으로, 메그트론 6는 고속 신호 손실과 전송 지연을 효과적으로 줄이고, 뛰어난 열 안정성을 제공합니다.낮은 열 확장 계수 및 우수한 습도 저항성, 고온 용접 및 장기적인 높은 부하 동작에서 안정적인 물리적 및 전기적 특성을 유지합니다.HDI 고밀도 상호 연결 설계 및 표준 산업 처리 워크플로우 지원, 메그트론 6은 고급 고속 다층 PCB 애플리케이션에 선호되는 기판입니다.
| 부문 번호 | R-5775 (K) /R-5670 (K) | R-5775 (N) /R-5670 (N) | R-5775 (G) /R-5775 (G) |
| Tg (DSC) | 185 °C | 185 °C | 185 °C |
| Tg (DMA) | 210 °C | 210 °C | 210°C |
| Td (열분해소) (°C) | 410 °C | 410 °C | 410 °C |
| T288 (Cu 없이) (분) | > 120분 | > 120분 | > 120분 |
| T288 (Cu 함유) (분) | > 120분 | > 120분 | > 120분 |
| CTE-Y | 14~16ppm/°C | 14~16ppm/°C | 14~16ppm/°C |
| CTE-Y | 14~16ppm/°C | 14~16ppm/°C | 14~16ppm/°C |
| CTE-Z | 45ppm/°C | 45ppm/°C | 45ppm/°C |
| CTE α2 Z축: 시험 방법 IPC-TM-650 2.4.24조건 A (ppm/)°C) | 260ppm/°C | 260ppm/°C | 260ppm/°C |
| 열전도 (W/m)・K) | 0.42 W/m · K | 0.42 W/m · cm | 0.42 W/m · cm |
| 부피 저항성 (MΩ)・cm) | 1 x 109 MΩ · cm | 1 x 109 MΩ · cm | 1 x 109 MΩ · cm |
| 표면 저항성 (mΩ) | 1 x 108 MΩ | 1 x 108 MΩ | 1 x 108 MΩ |
| 다이렉트릭 상수 (Dk) @ 1Ghz; 시험 방법 IPC-TM-650; 조건 C-24/23/50 | 3.4 | 3.4 | 3.4 |
| 다이렉트릭 상수 (Dk) @ 10Ghz; 시험 방법 IPC-TM-650; 조건 C-24/23/50 | ∙ | ∙ | ∙ |
| 다이렉트릭 상수 (Dk) @ 12Ghz; 시험 방법 균형형 원형 디스크 rezonator; 상태 C-24/23/50 | 3.4 | 3.4 | 3.4 |
| Df 1 GHz | 0.002 | 0.002 | 0.002 |
| 10GHz에서 Df | ∙ | ∙ | ∙ |
| Df 12 GHz | 0.004 | 0.004 | 0.004 |
| 물 흡수율 (%) | 00.14% | 00.14% | 00.14% |
| 포이슨 비율 | 0.2 | 0.2 | 0.2 |
| 플렉서럴 워프 (MD) (GPa) | 19 GPa | 19 GPa | 19 GPa |
| 플렉서럴 풀 (TD) (GPa) | 18 GPa | 18 GPa | 18 GPa |
| 껍질 껍질 껍질 껍질 껍질 껍질 | 0.8 (Cu:H-VLP) kN/m | 0.8 (Cu:H-VLP) kN/m | 0.8 (Cu:H-VLP) kN/m |
| 발화성 | 94V-0 | 94V-0 | 94V-0 |
메그트론 6 처리 및 저장 지침
메그트론 6 라미네이트와 프리프레그는 최적의 극저손실 성능과 구조적 안정성을 유지하기 위해 표준화된 저장 및 처리 절차를 필요로 합니다.구부러짐 및 표면 긁힘을 피하기 위해 시원하고 건조한 환경에서 평면 보관이 필수적입니다.프리프레그는 23°C와 50% RH 이하의 보관 조건과 5°C 낮은 온도에서 장기 보관이 필요합니다.노출된 프리프레그 누적 야외시간은 수분 흡수 및 성능 저하를 방지하기 위해 8시간을 초과할 수 없습니다..
내부 층은 전문적인 화학 청소 및 산화물 처리를 채택합니다. 안정적인 간층 결합 강도를 보장하기 위해 과산화/황산 유기 코팅 처리가 선호됩니다.전체 습기 제거 건조 치료 105 °C에서 20-30 분 동안 효과적으로 표면 및 내부 습기를 제거, 높은 라미네이션 품질과 장기 PCB 신뢰성을 보장합니다.
메그트론 6 PCB 응용 분야
고속 네트워크 장비:코어 라우터 보드, 네트워크 스위치 메인 보드 및 고속 신호 전송 모듈
모바일 및 무선 통신:5G/6G 무선 단말장치, 고주파 신호 처리 회로판
고밀도 HDI 장치:소형화 및 높은 신뢰성 성능을 요구하는 다층 HDI 회로 보드
고성능 컴퓨팅:초고속 서버 백플라인, 데이터 저장 및 초고속 컴퓨팅 모듈
결론
이 14층 메그트론 6 고속 PCB는 초고속 디지털 및 통신 시스템용 초저 손실 다층 회로 솔루션입니다.정밀한 마이크로 스트립 및 스트립 라인 임피던스 제어 장치, 이중 구리 두께 디자인과 신뢰할 수있는 니켈-팔라디움-금 표면 마무리, 이 1.64mm 두께 PCB는 초 안정적인 고속 신호 무결성과 장기적인 운영 신뢰성을 제공합니다.고사양의 네트워크에 최적의 선택입니다., 무선 통신 및 고성능 컴퓨팅 고속 PCB 사용자 정의 프로젝트.
