제품 상세 정보:
결제 및 배송 조건:
|
| 기재: | 세라믹 채움 박판 제품은 우븐 섬유 유리로 보강했습니다 | 레이어 총수: | 이중층, 다층, 하이브리드 PCB |
|---|---|---|---|
| Pcb 두께: | 10 밀리리터 (0.254mm), 20 밀리리터(0.508mm), 30 밀리리터 (0.762mm), 60 밀리리터(1.524mm) | PCB 사이즈: | ≤400mm X 500mm |
| 솔더 마스크: | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. | 구리 중량: | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um) |
| 표면가공도: | 나동선, HASL, ENIG, OSP 기타 등등.. | ||
| 강조하다: | 로저스 3203 이중 레이어 Pcb,10 밀리리터 이중 레이어 Pcb,UL 세라믹은 이중 레이어 Pcb를 충전했습니다 |
||

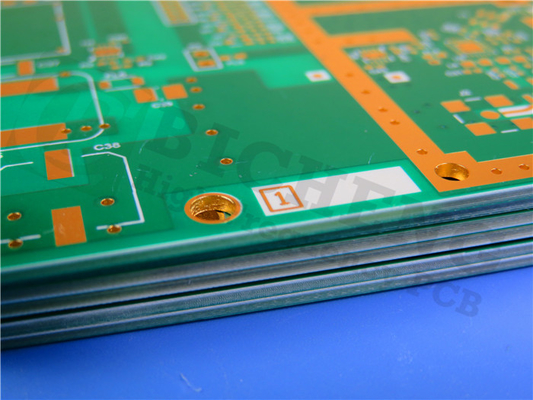

Rogers RO3203 침수 금을 가진 두 배는 10mil 고주파 PCB를 위한 편들었습니다직접 방송 위성
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)
Rogers Corporation의 RO3203 고주파 회로 재료는 직조 유리 섬유로 강화된 세라믹 충전 라미네이트입니다.이 소재는 경쟁력 있는 가격으로 탁월한 전기적 성능과 기계적 안정성을 제공하도록 설계되었습니다.RO3203 고주파 회로 재료의 유전 상수는 3.02입니다.이것은 0.0016의 손실 계수와 함께 유용한 주파수 범위를 40GHz 이상으로 확장합니다.
RO3203 라미네이트는 부직포 PTFE 라미네이트의 표면 매끄러움과 직조 유리 PTFE 라미네이트의 강성을 결합하여 더 미세한 선 에칭 공차를 제공합니다.이러한 재료는 다음을 사용하여 인쇄 회로 기판으로 제작할 수 있습니다. 표준 PTFE 회로 기판 처리 기술.사용 가능한 클래딩 옵션은 0.5, 1 또는 2oz./ft2(17, 35, 70미크론 두께) 전착 동박입니다.이 라미네이트는 ISO 9002 인증 품질 시스템에 따라 제조됩니다.
특징:
1. 균일한 전기적 및 기계적 성능은 복잡한 다층 고주파 구조에 이상적입니다.
2. 고주파 성능을 위한 낮은 유전 손실은 20GHz를 초과하는 애플리케이션에서 사용할 수 있습니다.4. 광범위한 유전 상수에 대한 우수한 기계적 특성은 다층 기판 설계에 이상적입니다.
3. 낮은 면내 확장 계수(구리와 일치)는 에폭시 유리 다층 기판 하이브리드 설계와 함께 사용하기에 적합합니다. 신뢰할 수 있는 표면 장착 어셈블리.
4. 대량 생산을 위한 경제적인 가격.
일반적인 애플리케이션:
1. 자동차 글로벌 포지셔닝 위성 안테나
2. 케이블 시스템의 데이터링크
3. 직접 방송 위성
4. 전원 백플레인
5. 무선 통신 시스템
PCB 기능(RO3203)
| 기판 재료: | 직조 유리 섬유로 강화된 세라믹 충전 라미네이트 |
| 지정: | RO3203 |
| 유전 상수: | 3.02±0.04 |
| 레이어 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz(17µm), 1oz(35µm), 2oz(70µm) |
| 기판 두께: | 10mil(0.254mm), 20mil(0.508mm), 30mil(0.762mm), 60mil(1.524mm) |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 그린, 블랙, 블루, 옐로우, 레드 등 |
| 표면 마무리: | 베어 구리, HASL, ENIG, OSP 등 |
RO3203의 데이터 시트
| RO3203 일반적인 값 | |||||
| 재산 | RO3203 | 방향 | 단위 | 상태 | 시험 방법 |
| 유전 상수, ε프로세스 | 3.02±0.04 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| 소산 계수, tanδ | 0.0016 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| 열 전도성 | 0.47 (3.2) | W/mK | 플로트 100℃ | ASTM C518 | |
| 체적 저항률 | 107 | MΩ.cm | ㅏ | ASTM D257 | |
| 표면 저항률 | 107 | MΩ | ㅏ | ASTM D257 | |
| 치수 안정성 | 0.08 | 엑스, 와이 | mm/m +E2/150 | 식각 후 | IPC-TM-650 2.4.3.9 |
| 인장 탄성률 | XY | kpsi | RT | ASTM D638 | |
| 굴곡 탄성율 | 400 300 | XY | kpsi | ㅏ | ASTM D790 |
| 인장 강도 | 12.5 13 | XY | kpsi | RT | ASTM D638 |
| 굴곡강도 | 9 8 | XY | kpsi | ㅏ | ASTM D790 |
| 수분 흡수 | <0.1 | % | D24/23 | IPC-TM-650 2.6.2.1 | |
| 열팽창 계수 | 58 13 | ZX,Y | ppm/℃ | -50℃~288℃ | ASTM D3386 |
| Td | 500 | ℃ | TGA | ASTM D3850 | |
| 밀도 | 2.1 | gm/센티미터삼 | 23℃ | ASTM D792 | |
| 구리 껍질 강도 | 10 (1.74) | 파운드/인치(N/mm) | 납땜 후 | IPC-TM-650 2.4.8 | |
| 가연성 | V-0 | UL 94 | |||
| 무연 공정 호환 | 예 | ||||
