| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

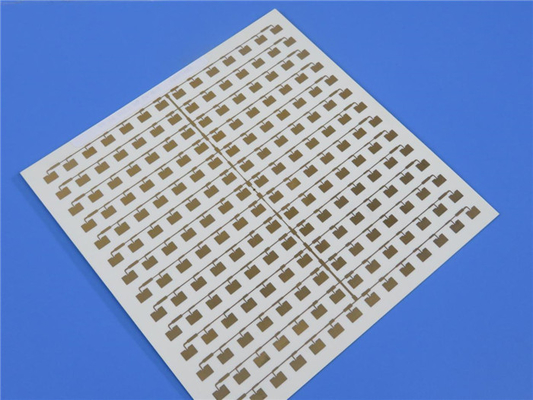

로저스 RO3203 마이크로 스트립 패치 안테나용 쌍면 20밀리 고주파 PCB
(인프린트 회로 보드는 맞춤형 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다)
RO3203 로저스 코퍼레이션의 고주파 회로 재료는 섬유 유리로 강화 된 세라믹으로 채워진 라미네이트입니다.이 물질은 경쟁력 있는 가격에 뛰어난 전기 성능과 기계적 안정성을 제공하기 위해 설계되었습니다.RO3203 고주파 회로 재료의 변압 변수는 3입니다.02이것은 0의 분산 인수와 함께0016, 40GHz를 넘어서 유용한 주파수 범위를 확장합니다.
RO3203 라미네이트는 더 미세한 선 에치 tolerances를 위해, 직무되지 않은 PTFE 라미네이트의 표면 매끄러움을 직무된 유리 PTFE 라미네이트의 딱딱함과 결합합니다.이 물질들은 인쇄 회로판으로 제조될 수 있습니다. 표준 PTFE 회로 보드 처리 기술.5, 1 또는 2 온스 / ft2 (17, 35, 70 미크론 두께) 전극에 저장 된 구리 필름. 이 라미네이트는 ISO 9002 인증 품질 시스템으로 제조됩니다.
특징:
1높은 주파수 성능을위한 낮은 다이 일렉트릭 손실은 20 GHz를 초과하는 응용 프로그램에서 사용할 수 있습니다.
2낮은 평면 확장 계수 (황제와 일치) 는 에포시 유리 다층 보드 하이브리드 디자인과 함께 사용하기에 적합합니다.
3대용량 생산에 경제적인 가격
4표면 매끄러움은 더 얇은 선 에치 tolerances를 허용
전형적인 응용 프로그램:
1자동차 충돌 방지 시스템
2자동차 글로벌 위치 위성 안테나
3기지국 인프라
4LMDS 및 무선 광대역
5원격 계측기
PCB 용량(RO3203)
| PCB 재료: | 섬유 유리 섬유로 강화 된 세라믹으로 채워진 라미네이트 |
| 명칭: | RO3203 |
| 다이렉트릭 상수: | 30.02±0.04 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 10밀리 (0.254mm), 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 구리, HASL, ENIG, OSP 등 |
RO3203의 데이터 시트
| RO3203 전형적 가치 | |||||
| 재산 | RO3203 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.02±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 분산 요인,tanδ | 0.0016 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열전도성 | 0.47 (3.2) | W/mK | 100°C로 떠 | ASTM C518 | |
| 부피 저항성 | 107 | MΩ.cm | A | ASTM D257 | |
| 표면 저항성 | 107 | MΩ | A | ASTM D257 | |
| 차원 안정성 | 0.08 | X, Y | mm/m +E2/150 | 에치 후 | IPC-TM-650 2.4.3.9 |
| 튼튼성 모듈 | X Y | kpsi | NT1 국가 | ASTM D638 | |
| 플렉서럴 모듈 | 400 300 | X Y | kpsi | A | ASTM D790 |
| 팽창 강도 | 12.5 13 | X Y | kpsi | NT1 국가 | ASTM D638 |
| 굽기 힘 | 9 8 | X Y | kpsi | A | ASTM D790 |
| 수분 흡수 | <0.1 | % | D24/23 | IPC-TM-650 2.6.2.1 | |
| 열 팽창 계수 | 58 13 | Z X,Y | ppm/°C | -50°C~288°C | ASTM D3386 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| 밀도 | 2.1 | gm/cm3 | 23°C | ASTM D792 | |
| 구리 껍질 강도 | 10 (1.74) | 파운드/인 (N/mm) | 용접 후 | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
|
|
