로저스 3203 PCB 30 밀리리터 양면 배밀도 디스켓 프린터 배선 기판

로저스 3203 PCB 30 밀리리터 양면 배밀도 디스켓 프린터 배선 기판

모크: 1 PC
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 작업 일
지불 방법: 전신환
공급 능력: 달 당 5000 PC
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-123.V1.0
기재:
세라믹 채움 박판 제품은 우븐 섬유 유리로 보강했습니다
레이어 총수:
이중층, 다층, 하이브리드 PCB
Pcb 두께:
10 밀리리터 (0.254mm), 20 밀리리터(0.508mm), 30 밀리리터 (0.762mm), 60 밀리리터(1.524mm)
PCB 사이즈:
≤400mm X 500mm
솔더 마스크:
녹색, 검은, 푸른, 노란, 빨간 기타 등등.
구리 중량:
0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um)
표면가공도:
나동선, HASL, ENIG, OSP 기타 등등..
강조하다:

30 밀리리터 프린터 배선 기판

,

무선 원격 통신 로저스 PCB 보드

,

RO3203 프린터 배선 기판

제품 설명

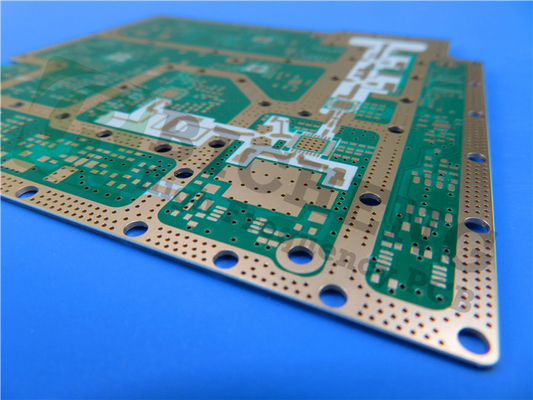

녹색 가면을 가진 Rogers RO3203 두 배는 30mil 고주파 PCB를 위한 편들었습니다무선 통신 시스템

(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)



Rogers Corporation의 RO3203 고주파 회로 재료는 직조 유리 섬유로 강화된 세라믹 충전 라미네이트입니다.이 소재는 경쟁력 있는 가격으로 탁월한 전기적 성능과 기계적 안정성을 제공하도록 설계되었습니다.RO3203 고주파 회로 재료의 유전 상수는 3.02입니다.이것은 0.0016의 손실 계수와 함께 유용한 주파수 범위를 40GHz 이상으로 확장합니다.



RO3203 라미네이트는 부직포 PTFE 라미네이트의 표면 매끄러움과 직조 유리 PTFE 라미네이트의 강성을 결합하여 더 미세한 선 에칭 공차를 제공합니다.이러한 재료는 다음을 사용하여 인쇄 회로 기판으로 제작할 수 있습니다.

표준 PTFE 회로 기판 처리 기술.사용 가능한 클래딩 옵션은 0.5, 1 또는 2oz./ft2(17, 35, 70미크론 두께) 전착 동박입니다.이 라미네이트는 ISO 9002 인증 품질 시스템에 따라 제조됩니다.



특징:

1. 직조유리 보강재를 사용하여 강성을 높여 취급이 용이합니다.

2. 고주파 성능을 위한 낮은 유전 손실은 20GHz를 초과하는 애플리케이션에서 사용할 수 있습니다.

3. 낮은 면내 확장 계수(구리와 일치)는 에폭시 유리 다층 기판 하이브리드 설계와 함께 사용하기에 적합합니다. 신뢰할 수 있는 표면 장착 어셈블리.

4. 표면이 매끄러워 더 미세한 선 에칭 공차가 가능합니다.



일반적인 애플리케이션:

1. 기지국 인프라

2. 원격 검침기

3. 무선 통신 시스템



PCB 기능(RO3203)

기판 재료: 직조 유리 섬유로 강화된 세라믹 충전 라미네이트
지정: RO3203
유전 상수: 3.02±0.04
레이어 수: 이중층, 다층, 하이브리드 PCB
구리 무게: 0.5oz(17µm), 1oz(35µm), 2oz(70µm)
기판 두께: 10mil(0.254mm), 20mil(0.508mm), 30mil(0.762mm), 60mil(1.524mm)
PCB 크기: ≤400mm X 500mm
솔더 마스크: 그린, 블랙, 블루, 옐로우, 레드 등
표면 마무리: 베어 구리, HASL, ENIG, OSP 등



로저스 3203 PCB 30 밀리리터 양면 배밀도 디스켓 프린터 배선 기판 0



RO3203의 데이터 시트

RO3203 일반적인 값
재산 RO3203 방향 단위 상태 시험 방법
유전 상수, ε프로세스 3.02±0.04   10GHz/23℃ IPC-TM-650 2.5.5.5
소산 계수, tanδ 0.0016   10GHz/23℃ IPC-TM-650 2.5.5.5
열 전도성 0.47 (3.2)   W/mK 플로트 100℃ ASTM C518
체적 저항률 107   MΩ.cm ASTM D257
표면 저항률 107   ASTM D257
치수 안정성 0.08 엑스, 와이 mm/m +E2/150 식각 후 IPC-TM-650 2.4.3.9
인장 탄성률   XY kpsi RT ASTM D638
굴곡 탄성율 400 300 XY kpsi ASTM D790
인장 강도 12.5 13 XY kpsi RT ASTM D638
굴곡강도 9 8 XY kpsi ASTM D790
수분 흡수 <0.1   % D24/23 IPC-TM-650 2.6.2.1
열팽창 계수 58 13 ZX,Y ppm/℃ -50℃~288℃ ASTM D3386
Td 500   TGA ASTM D3850
밀도 2.1   gm/센티미터 23℃ ASTM D792
구리 껍질 강도 10 (1.74)   파운드/인치(N/mm) 납땜 후 IPC-TM-650 2.4.8
가연성 V-0       UL 94
무연 공정 호환
