| 모크: | 1 PC |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

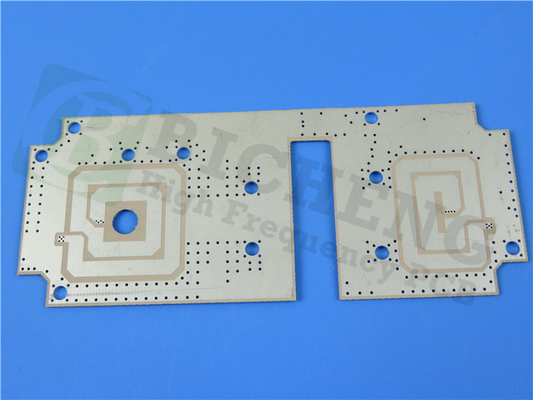

10mil Rogers TC350에 마이크로웨이브 컴바이너용 침수 금을 사용하여 양면 PCB를 제작했습니다.
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)
Rogers의 TC350은 인쇄 회로 기판을 만드는 데 사용하기 위한 직조 유리 섬유 강화 세라믹 충진 PTFE 기반 합성물입니다. .손실이 낮으면 증폭기 및 안테나 이득/효율이 높아집니다.
특징 및 장점:
1. TC350의 향상된 열 전도율은 더 높은 전력 처리를 제공하고 핫스팟을 줄이며 장치 신뢰성을 향상시킵니다.그 결과 접합부 온도가 낮아지고 능동 구성 요소의 수명이 연장됩니다. 이는 전력 증폭기 신뢰성을 개선하고 MTBF를 연장하며 보증 비용을 줄이는 데 매우 중요합니다.
2. TC350은 넓은 온도 범위에서 우수한 유전 상수 안정성을 가지고 있습니다.이것은 전력 증폭기 및 안테나 설계자가 게인을 최대화하고 작동 온도 변화에 따른 유전 상수 드리프트로 인한 데드 대역폭 손실을 최소화하는 데 도움이 됩니다.
3. TC350은 극초단파 등급의 로우 프로파일 구리를 사용하여 구리와 강력하게 접착됩니다.그 결과 더 높은 RF 및 마이크로웨이브 주파수에서 더 분명한 구리의 표피 효과 손실로 인해 삽입 손실이 훨씬 더 낮아집니다.
당사의 PCB 기능(TC350)
| 기판 재료: | 짠 유리 섬유 강화, 세라믹 충전, PTFE 기반 합성물 |
| 지정: | TC350 |
| 유전 상수: | 3.5±0.05 |
| 열 전도성 | 0.72W/mK |
| 소산 계수 | Df.002@10GHz |
| 레이어 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz(17µm), 1oz(35µm), 2oz(70µm) |
| 기판 두께: | 10mil(0.254mm), 20mil(0.508mm), 30mil(0.762mm), 60mil(1.524mm) |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 그린, 블랙, 블루, 옐로우, 레드 등 |
| 표면 마무리: | 베어 구리, HASL, ENIG, OSP, 침수 주석 등 |
일반적인 애플리케이션:
1. 전자레인지 결합기 및 전력 분배기
2. 전력 증폭기, 필터 및 커플러
3. 타워 장착 증폭기(TMA) 및 타워 장착 부스터(TMB)
4. 유전체 드리프트에 민감한 열 순환 안테나
대표적 특성TC350의:
| 재산 | 단위 | 값 | 테스트 방법 |
| 1. 전기적 특성 | |||
| 유전 상수(두께에 따라 다를 수 있음) | |||
| @1MHz | － | 3.50 | IPC TM-650 2.5.5.3 |
| @1.8GHz | － | 3.50 | 공명 공동 |
| @10GHz | － | 3.50 | IPC TM-650 2.5.5.5 |
| 소산 계수 | |||
| @1MHz | － | 0.0015 | IPC TM-650 2.5.5.3 |
| @1.8GHz | － | 0.0018 | 공명 공동 |
| @10GHz | － | 0.0020 | IPC TM-650 2.5.5.5 |
| 유전체의 온도 계수 | － | ||
| TC r @ 10GHz(-40-150°C) | ppm/ºC | -9 | IPC TM-650 2.5.5.5 |
| 체적 저항률 | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| 표면 저항률 | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2.5.17.1 |
| 전기적 강도 | 볼트/밀(kV/mm) | 780 (31) | IPC TM-650 2.5.6.2 |
| 유전체 파괴 | 케이 V | 40 | IPC TM-650 2.5.6 |
| 아크 저항 | 비서 | >240 | IPC TM-650 2.5.1 |
| 2. 열적 특성 | |||
| 분해 온도(Td) | |||
| 초기의 | °C | 520 | IPC TM-650 2.4.24.6 |
| 5% | °C | 567 | IPC TM-650 2.4.24.6 |
| T260 | 분 | >60 | IPC TM-650 2.4.24.1 |
| T288 | 분 | >60 | IPC TM-650 2.4.24.1 |
| T300 | 분 | >60 | IPC TM-650 2.4.24.1 |
| 열팽창, CTE(x,y) 50-150ºC | ppm/ºC | 7, 7 | IPC TM-650 2.4.41 |
| 열팽창, CTE(z) 50-150ºC | ppm/ºC | 12 | IPC TM-650 2.4.24 |
| % z축 확장(50-260ºC) | % | 1.2 | IPC TM-650 2.4.24 |
| 3. 기계적 성질 | |||
| 구리에 대한 박리 강도(1온스/35미크론) | |||
| 열 스트레스 후 | 파운드/인치(N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| 높은 온도(150ºC)에서 | 파운드/인치(N/mm) | 9 (1.6) | IPC TM-650 2.4.8.2 |
| 공정 후 솔루션 | 파운드/인치(N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| 영률 | kpsi (MPa) | IPC TM-650 2.4.18.3 | |
| 굽힘 강도(머신/크로스) | kpsi (MPa) | 10월 14일(97/69) | IPC TM-650 2.4.4 |
| 인장 강도(기계/크로스) | kpsi (MPa) | 11/8(76/55) | IPC TM-650 2.4.18.3 |
| 압축 계수 | kpsi (MPa) | ASTM D-3410 | |
| 포아송비 | － | ASTM D-3039 | |
| 4. 물성 | |||
| 수분 흡수 | % | 0.05 | IPC TM-650 2.6.2.1 |
| 밀도, 주변 23ºC | g/cm삼 | 2.30 | ASTM D792 방법 A |
| 열 전도성 | W/mK | 0.72 | ASTM D5470 |
| 비열 | J/gK | 0.90 | ASTM D5470 |
| 가연성 | 수업 | V0 | UL-94 |
| NASA 가스 방출, 125ºC, ≤10- 6 torr | |||
| 총 질량 손실 | % | 0.02 | NASA SP-R-0022A |
| 수집된 휘발성 물질 | % | 0.01 | NASA SP-R-0022A |
| 수증기 회수 | % | 0.01 | NASA SP-R-0022A |
|
|
