Name: 탑 말 탄 증폭기를 위한 침지 금 TC350 30 밀리리터 로저스 PCB 보드
Brand: Bicheng Electronics Technology Co., Ltd
SKU: BIC-140.V1.0
Price: 54.90 USD
Availability: InStock

모크:	1 PC
표준 포장:	진공 bags+Cartons
배달 기간:	8-9 작업 일
지불 방법:	전신환
공급 능력:	달 당 5000 PC

세부 정보 정보

제품 설명

자세한 정보

원래 장소

중국

브랜드 이름

Bicheng

인증

UL, ISO9001, IATF16949

모델 번호

BIC-140.V1.0

기재:

보강된 우븐 섬유 유리, 충전된 세라믹, PTFE 기반 복합체

레이어 총수:

이중층, 다층, 하이브리드 PCB

PCB 사이즈:

≤400mm X 500mm

Pcb 두께:

10 밀리리터 (0.254mm), 20 밀리리터(0.508mm), 30 밀리리터 (0.762mm), 60 밀리리터(1.524mm)

솔더 마스크:

녹색, 검은, 푸른, 노란, 빨간 기타 등등.

구리 중량:

0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um)

표면가공도:

나동선, HASL, ENIG, OSP, 침적식 주석 기타 등등..

강조하다:

30 밀리리터는 PCB 보드를 성교합니다

침지 금은 PCB 보드를 성교합니다

IATF16949는 PCB 보드를 성교합니다

제품 설명

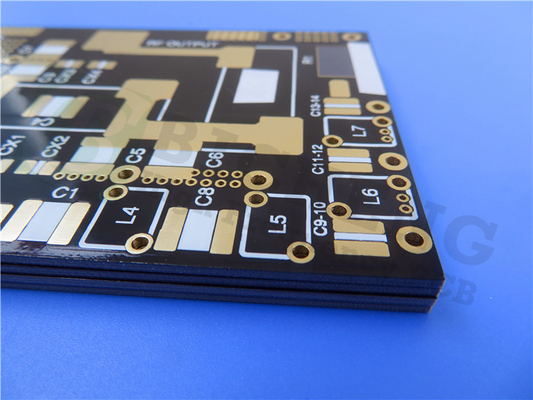

침수 금을 가진 30mil Rogers TC350에 건축되는 두 배는 PCB 편들었습니다타워 마운트 앰프

(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)

Rogers의 TC350은 인쇄 회로 기판을 만드는 데 사용하기 위한 직조 유리 섬유 강화 세라믹 충진 PTFE 기반 합성물입니다. .손실이 낮으면 증폭기 및 안테나 이득/효율이 높아집니다.

특징 및 장점:

1. TC350의 향상된 열 전도율은 더 높은 전력 처리를 제공하고 핫스팟을 줄이며 장치 신뢰성을 향상시킵니다.그 결과 접합부 온도가 낮아지고 능동 구성 요소의 수명이 연장됩니다. 이는 전력 증폭기 신뢰성을 개선하고 MTBF를 연장하며 보증 비용을 줄이는 데 매우 중요합니다.

2. TC350은 넓은 온도 범위에서 우수한 유전 상수 안정성을 가지고 있습니다.이것은 전력 증폭기 및 안테나 설계자가 게인을 최대화하고 작동 온도 변화에 따른 유전 상수 드리프트로 인한 데드 대역폭 손실을 최소화하는 데 도움이 됩니다.

3. TC350은 극초단파 등급의 로우 프로파일 구리를 사용하여 구리와 강력하게 접착됩니다.그 결과 더 높은 RF 및 마이크로웨이브 주파수에서 더 분명한 구리의 표피 효과 손실로 인해 삽입 손실이 훨씬 더 낮아집니다.

당사의 PCB 기능(TC350)

기판 재료:	짠 유리 섬유 강화, 세라믹 충전, PTFE 기반 합성물
지정:	TC350
유전 상수:	3.5±0.05
열 전도성	0.72W/mK
소산 계수	Df.002@10GHz
레이어 수:	이중층, 다층, 하이브리드 PCB
구리 무게:	0.5oz(17µm), 1oz(35µm), 2oz(70µm)
기판 두께:	10mil(0.254mm), 20mil(0.508mm), 30mil(0.762mm), 60mil(1.524mm)
PCB 크기:	≤400mm X 500mm
솔더 마스크:	그린, 블랙, 블루, 옐로우, 레드 등
표면 마무리:	베어 구리, HASL, ENIG, OSP, 침수 주석 등

일반적인 애플리케이션:

1. 전자레인지 결합기 및 전력 분배기

2. 전력 증폭기, 필터 및 커플러

3. 타워 장착 증폭기(TMA) 및 타워 장착 부스터(TMB)

4. 유전체 드리프트에 민감한 열 순환 안테나

대표적 특성TC350의

재산	단위	값	테스트 방법
1. 전기적 특성
유전 상수(두께에 따라 다를 수 있음)
@1MHz	－	3.50	IPC TM-650 2.5.5.3
@1.8GHz	－	3.50	공명 공동
@10GHz	－	3.50	IPC TM-650 2.5.5.5
소산 계수
@1MHz	－	0.0015	IPC TM-650 2.5.5.3
@1.8GHz	－	0.0018	공명 공동
@10GHz	－	0.0020	IPC TM-650 2.5.5.5
유전체의 온도 계수	－
TC r @ 10GHz(-40-150°C)	ppm/ºC	-9	IPC TM-650 2.5.5.5
체적 저항률
C96/35/90	MΩ-cm	7.4x10⁶	IPC TM-650 2.5.17.1
E24/125	MΩ-cm	1.4x10⁸
표면 저항률
C96/35/90	MΩ	3.2x10⁷	IPC TM-650 2.5.17.1
E24/125	MΩ	4.3x10⁸	IPC TM-650 2.5.17.1
전기적 강도	볼트/밀(kV/mm)	780 (31)	IPC TM-650 2.5.6.2
유전체 파괴	케이 V	40	IPC TM-650 2.5.6
아크 저항	비서	>240	IPC TM-650 2.5.1
2. 열적 특성
분해 온도(Td)
초기의	°C	520	IPC TM-650 2.4.24.6
5%	°C	567	IPC TM-650 2.4.24.6
T260	분	>60	IPC TM-650 2.4.24.1
T288	분	>60	IPC TM-650 2.4.24.1
T300	분	>60	IPC TM-650 2.4.24.1
열팽창, CTE(x,y) 50-150ºC	ppm/ºC	7, 7	IPC TM-650 2.4.41
열팽창, CTE(z) 50-150ºC	ppm/ºC	12	IPC TM-650 2.4.24
% z축 확장(50-260ºC)	%	1.2	IPC TM-650 2.4.24
3. 기계적 성질
구리에 대한 박리 강도(1온스/35미크론)
열 스트레스 후	파운드/인치(N/mm)	7 (1.2)	IPC TM-650 2.4.8
높은 온도(150ºC)에서	파운드/인치(N/mm)	9 (1.6)	IPC TM-650 2.4.8.2
공정 후 솔루션	파운드/인치(N/mm)	7 (1.2)	IPC TM-650 2.4.8
영률	kpsi (MPa)		IPC TM-650 2.4.18.3
굽힘 강도(머신/크로스)	kpsi (MPa)	10월 14일(97/69)	IPC TM-650 2.4.4
인장 강도(기계/크로스)	kpsi (MPa)	11/8(76/55)	IPC TM-650 2.4.18.3
압축 계수	kpsi (MPa)		ASTM D-3410
포아송비	－		ASTM D-3039
4. 물성
수분 흡수	%	0.05	IPC TM-650 2.6.2.1
밀도, 주변 23ºC	g/cm^삼	2.30	ASTM D792 방법 A
열 전도성	W/mK	0.72	ASTMD5470
비열	J/gK	0.90	ASTM D5470
가연성	수업	V0	UL-94
NASA 가스 방출, 125ºC, ≤10- 6 torr
총 질량 손실	%	0.02	NASA SP-R-0022A
수집된 휘발성 물질	%	0.01	NASA SP-R-0022A
수증기 회수	%	0.01	NASA SP-R-0022A
