제품 상세 정보:
결제 및 배송 조건:
|
| 기재: | 세라믹, 탄화수소, 열경화성 폴리머 혼합물 | 레이어 총수: | 이중층, 다층, 하이브리드 PCB |
|---|---|---|---|
| PCB 사이즈: | ≤400mm X 500mm | Pcb 두께: | 15 밀리리터 (0.381mm), 20 밀리리터 (0.508mm), 25 밀리리터 (0.635mm), 30 밀리리터(0.762mm), 50 밀리리터 (1.27mm), 60 밀리리터 |
| 솔더 마스크: | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. | 구리 중량: | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um) |
| 표면가공도: | 나동선, HASL, ENIG, OSP 기타 등등.. | ||
| 하이 라이트: | TMM10은 PCB Board,15mil 로저스 PCB Board,TMM10 로저스 프린터 배선 기판을 성교합니다 |
||

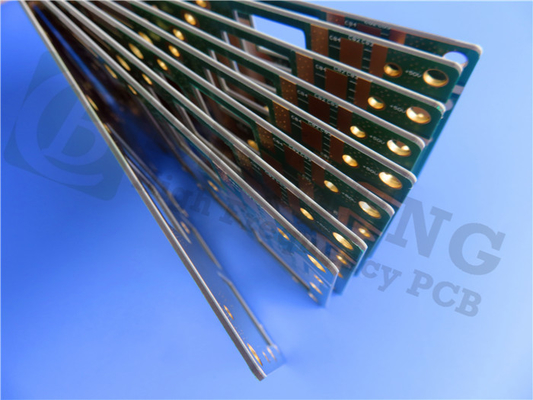

침지 금과 로저스 15 밀리리터 TMM10 고주파 PCB와 칩 테스터기들을 위한 그린 솔더 마스크
(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
로저스의 TMM10 열경화성 수지 마이크로파 재료는 요업, 탄화수소입니다, 열경화성 폴리머 혼합물이 높은 도금 도통 홀 신뢰성 스트립라인과 마이크로스트립 적용의 설계를 했습니다.
TMM10 박판 제품은 전기적이고 기계적 특성이 세라믹의 장점의 다수를 결합시키고 특별한 제조 필요없는 전통적 PTFE 마이크로파 회로 박판 제품이 이러한 재료에 전형적이어서 가공처리합니다.
TMM10 박판 제품의 유전체 상수의 열 상수는 일반적으로 극단적으로 낮은 30 ppm/' Ｃ 이하입니다. 물질은 그것의 등방성 열 팽창율의 덕택으로 최소 부식 수축값과 구멍을 통하여 도금된 높은 신뢰도를 생산할 수 있으며, 그것이 극단적으로 밀접하게 구리의 그것들에 적합합니다. 덧붙여, 열을 시스템에서 제거하는 것을 보다 용이하게 하면서, TMM10 박판 제품의 열전도율은 약 두배로 전통적 PTFE / 세라믹 적층물의 그것만큼 높습니다.
TMM10 박판 제품에서 사용된 열경화성 수지는 그들이 가열될 때 부드러워지는 것을 예방합니다. 결과적으로, 와어어 본딩 요소가 회로선으로 이어지는 동안 패드 상승 또는 다른 문제에 대해 걱정할 필요가 있을 수는 없다.
약간의 전형적인 애플리케이션 :
1. 필터와 연결기
2. 전력 증폭기와 콤바이너
3. RF와 마이크로파 회로
우리의 역량 (TMM10)
| PCB 재료 : | 세라믹, 탄화수소, 열경화성 폴리머 혼합물 |
| 선임 : | TMM10 |
| 유전체 상수 : | 9.20 ±0.23 |
| 레이어 총수 : | 이중 레이어, 다층, 하이브리드 PCB |
| 구리 중량 : | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um) |
| PCB 두께 : | 15 밀리리터 (0.381mm), 20 밀리리터 (0.508mm), 25 밀리리터 (0.635mm), 30 밀리리터(0.762mm), 50 밀리리터 (1.27mm), 60 밀리리터 (1.524mm), 75 밀리리터(1.905mm), 100 밀리리터 (2.54mm), 125 밀리리터 (3.175mm), 150 밀리리터 (3.81mm), 200 밀리리터 (5.08mm), 250 밀리리터 (6.35mm), 275 밀리리터 (6.985mm), 300 밀리리터 (7.62mm), 500 밀리리터 (12.70mm) |
| PCB 사이즈 : | ≤400mm Ｘ 500 밀리미터 |
| 솔더 마스크 : | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. |
| 표면가공도 : | 나동선, HASL, ENIG, OSP 기타 등등.. |
TMM10의 데이터 시트
| TMM10 표준값 | ||||||
| 특성 | TMM10 | 방향 | 유닛 | 상태 | 검사 방법 | |
| 유전체 Constant,εProcess | 9.20±0.23 | Ｚ | 10 기가헤르츠 | IPC-TM-650 2.5.5.5 | ||
| 유전체 Constant,εDesign | 9.8 | - | - | 8GHz 내지 40 기가헤르츠 | 미분 위상 렝스법 | |
| 흩어지기 인자 (절차) | 0.0022 | Ｚ | - | 10 기가헤르츠 | IPC-TM-650 2.5.5.5 | |
| 유전체 상수의 열 상수 | -38 | - | ppm/' Ｋ | -55C-125C | IPC-TM-650 2.5.5.5 | |
| 절연 저항 | >2000 | - | 그옴 | C/96/60/95 | ASTM D257 | |
| 체적 저항률 | 2 Ｘ 108 | - | Mohm.cm | - | ASTM D257 | |
| 표면 저항치 | 4 Ｘ 107 | - | 모흠 | - | ASTM D257 | |
| 전기 파괴 (절연 내력) | 285 | Ｚ | V/mil | - | IPC-TM-650 방법 2.5.6.2 | |
| 열 속성 | ||||||
| 디컴파오시티오인 온도(td) | 425 | 425 | CTGA | - | ASTM D3850 | |
| 열 팽창율 - Ｘ | 21 | Ｘ | ppm/K | 0 내지 140 Ｃ | ASTM Ｅ 831 IPC-TM-650, 2.4.41 | |
| 열 팽창율 - Ｙ | 21 | Ｙ | ppm/K | 0 내지 140 Ｃ | ASTM Ｅ 831 IPC-TM-650, 2.4.41 | |
| 열 팽창율 - Ｚ | 20 | Ｚ | ppm/K | 0 내지 140 Ｃ | ASTM Ｅ 831 IPC-TM-650, 2.4.41 | |
| 열전도율 | 0.76 | Ｚ | W/m/K | 80 Ｃ | ASTM C518 | |
| 역학적 성질 | ||||||
| 열 응력 뒤에 있는 구리 박리 강도 | 5.0 (0.9) 5.0 (0.9) | X,Y | 파운드 / 인치 (N/mm) | 1 온스가 땜납 뒤에 표류합니다. EDC | IPC-TM-650 방법 2.4.8 | |
| 휨강도 (MD/CMD) | 13.62 | X,Y | 인상력 크기 | A | ASTM D790 | |
| 변형 계수 (MD/CMD) | 1.79 | X,Y | 햄프시 | A | ASTM D790 | |
| 물성 | ||||||
| 수분 흡수 (2X2) | 1.27 밀리미터 (0.050 ") | 0.09 | - | % | D/24/23 | ASTM D570 |
| 3.18 밀리미터 (0.125 ") | 0.2 | |||||
| 비중 | 2.77 | - | - | A | ASTM D792 | |
| 견줌 열용량 | 0.74 | - | J/g/K | A | 산정됩니다 | |
| 적합한 무연 처리 | 예 | - | - | - | - | |
