제품 상세 정보:
결제 및 배송 조건:
|
| 기본 재료: | PTFE 세라믹 유리 섬유 | 레이어 수: | 이중층, 다층, 하이브리드 PCB |
|---|---|---|---|
| PCB 두께: | 10mil(0.254mm); 20mil(0.508mm), 30mil(0.762mm), 60mil(1.524mm) | PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 녹색, 검정, 파랑, 노랑, 빨강 등 | 구리 무게: | 0.5oz(17µm), 1oz(35µm), 2oz(70µm) |
| 표면 마감: | 벌거벗은 구리, HASL, ENIG, 침수은, 침수 주석, OSP 등. | ||
| 하이 라이트: | 60mil RF Taconic PCB,하이브리드 RF Taconic PCB,유기 세라믹 라미네이트 Taconic PCB |
||
RF-35 Taconic 고주파 PCB(DK 3.5 Tg 315 포함)℃10밀 20밀 30밀 60밀 RF PCB

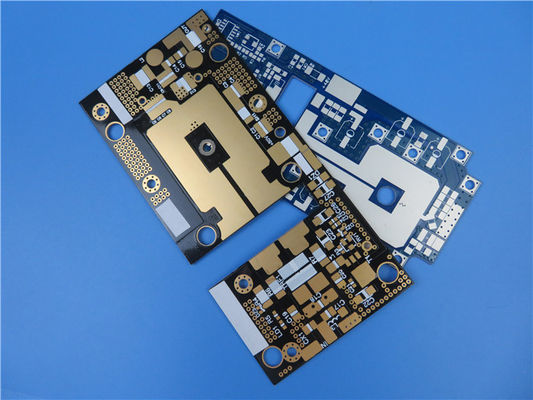

(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)
RF-35는 Taconic 제품의 ORCER(Organic Ceramic) 제품군에 속하는 유기-세라믹 라미네이트 재료입니다.직조 유리 보강재를 기반으로 합니다.RF-35는 세라믹 충진 기술과 코팅된 폴리테트라플루오르화물(PTFE) 유리 섬유에 대한 타코닉의 전문성의 결과입니다.
RF-35는 저비용, 고용량 상업용 마이크로파 및 무선 주파수 애플리케이션을 위한 최선의 선택입니다. 1/2온스 및 1온스 구리(표준 에폭시 유리와 비교해도)에 대해 우수한 박리 강도를 가지며, 이는 필요의 핵심 측면입니다. 재 작업을 위해.
RF-35의 Tg는 315℃를 초과합니다.매우 낮은 수분 흡수율과 낮은 손실 계수는 주파수에 따른 위상 변이를 최소화합니다.RF-35는 직물을 디자인에 사용하여 치수가 안정적입니다.라미네이트는 일반적으로 각각 1/2,1 및 2온스 전착 구리로 한 면 또는 양면에 규칙적으로 클래딩됩니다.
따라서 우리는 저렴한 비용, 우수한 박리 강도, 예외적으로 낮은 소산 계수, 낮은 수분 흡수 및 향상된 표면 평활도의 이점을 얻습니다.
애플리케이션
전력 증폭기
필터 및 커플러
수동 부품
당사의 PCB 기능(RF-35)
| 기판 재료: | PTFE 세라믹 유리 섬유 |
| 지정: | RF-35 |
| 유전 상수: | 3.5 |
| 소산 계수 | 0.0018 |
| 레이어 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz(17µm), 1oz(35µm), 2oz(70µm) |
| 기판 두께: | 10mil(0.254mm);20mil(0.508mm), 30mil(0.762mm), 60mil(1.524mm) |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 그린, 블랙, 블루, 옐로우, 레드 등 |
| 표면 마무리: | 벌거벗은 구리, HASL, ENIG, 침수은, 침수 주석, OSP 등. |
RF-35 일반 값
| 재산 | 시험 방법 | 단위 | 값 | 단위 | 값 |
| 유전 상수 @ 1.9GHz | IPC-TM 650 2.5.5 | 3.5 | 3.5 | ||
| 손실 계수 @ 1.9GHz | IPC-TM 650 2.5.5 | 0.0018 | 0.0018 | ||
| 수분 흡수(.060") | IPC-TM 650 2.6.2.1 | % | 0.02 | % | 0.02 |
| 껍질 강도(1/2온스 구리) | IPC-TM 650 2.4.8 | 파운드/선형 인치 | >8.0 | N/mm | >1.5 |
| 박리 강도(1온스 구리) | IPC-TM 650 2.4.8 | 파운드/선형 인치 | >10.0 | N/mm | >1.8 |
| 유전체 파괴 | IPC-TM 650 2.5.6 | 케이 V | 41 | 케이 V | 41 |
| 체적 저항률 | IPC-TM 650 2.5.17.1 | 옴/센티미터 | 1.26x109 | 옴/센티미터 | 1.26x109 |
| 표면 저항률 | IPC-TM 650 2.5.17.1 | 몸 | 1.46x108 | 몸 | 1.46x108 |
| 아크 저항 | IPC TM 650 2.5.1 | 초 | >180 | 초 | >180 |
| 세로 굽힘 강도 | ASTM D 790 | psi | >22,000 | N/mm2 | >152 |
| 십자형 굴곡 강도 | ASTM D 790 | psi | >18,000 | N/mm2 | >124 |
| 열 전도성 | ASTM F433 | W/m/K | 0.24 | W/m/K | 0.24 |
| 길이방향 인장강도 | ASTM D 638 | psi | 27,000 | N/mm2 | 187 |
| 인장 강도 십자형 | ASTM D 638 | psi | 21,000 | N/mm2 | 145 |
| 길이 방향의 치수 안정성 | IPC-TM 650 2.4.39 | 인/인 | 0.00004 | mm/mm | 0.00004 |
| 횡방향 치수 안정성 | IPC-TM 650 2.4.39 | 인/인 | -0.0001 | mm/mm | -0.0001 |
| xy CTE | ASTM D 3386(TMA) | ppm/°C | 19-24 | ppm/°C | 19-24 |
| z CTE | ASTM D 3386(TMA) | ppm/°C | 64 | ppm/°C | 64 |
| 가연성 | UL-94 | V-0 | V-0 | ||
| 경도 | 로크웰 M 스케일 | 34 | 34 |
| 유형 | 다크 | |
| TLY-5A | 2.17 | |
| TLY-5 | 2.20 | |
| TLY-3 | 2.33 | |
| TLT-0 | TLX-0 | 2.45 |
| TLT-9 | TLX-9 | 2.50 |
| TLT-8 | TLX-8 | 2.55 |
| TLT-7 | TLX-7 | 2.60 |
| TLT-6 | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | 3.00 | |
| TLC-32 | 3.20 | |
| RF-30 | 3.00 | |
| RF-35 | RF-35P | 3.50 |
| RF-60 | 6.15 | |
| CER-10 | 10 | |
