| PCB 두께: | 0.8mm ±0.1 | PCB 크기: | 120 x 60mm=1업 |
|---|---|---|---|
| 솔더 마스크: | 검은 색 | 실크 스크린: | 하얀 |
| 구리 무게: | 35um(1oz)+플레이트 TOP 레이어, 35um(1oz) + 플레이트 BOT 레이어 | 표면 마무리: | 침수 금 |
| 하이 라이트: | 30mil 양면 Taconic PCB,120mm Long Taconic PCB,Taconic 인쇄 회로 기판 |
||

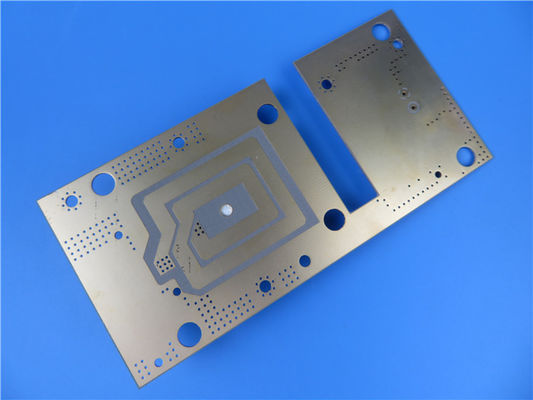

RF-35 RF 높은 Tg PCB 30mil 양면 고주파 인쇄 회로 기판 코팅 침수 금 및 검정 솔더 마스크
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림 및 매개 변수는 참조 용입니다)
간략한 소개
ORCER(Organic Ceramic) RF-35 고주파 PCB의 일종입니다.상단 및 하단 레이어(양면 보드) 모두에 2oz 구리가 있는 30mil 코어에 구축되었습니다.길이 120mm, 너비 60mm이며 패드에 금색이 박혀 있습니다.아래층은 우리가 본 것처럼 금색 표면으로 공기에 열려 있습니다.
타코닉 RF PCB
RF-35 외에도 우리 집에는 다른 유형의 Taconic "RF" PCB가 있습니다.RF-10(10mil, 20mil, 25mil, 60mil 및 125mil), RF-30A(10mil, 20mil, 30mil,40mil 및 60mil), RF-35TC(10mil, 20mil, 30mil), RF-60TC(10mil, 20mil)와 같은 , 30mil, 60mil 및 125mil), RF-35A2(5mil, 10mil, 20mil, 30mil 및 60mil) 등 DK 범위 2.97 ~ 10.2 등
다른 PCB 사용 가능한 M에테리얼
FR-4 Tg>135, High Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A 등)
로저스 RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203 등
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC 등
로저스 TMM4, TMM10, 카파 438 등
PTFE F4B(DK2.2, DK2.65, DK2.85, DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2 )
타코닉 TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2 등
AD450, AD600, TC350 등
Nelco N4000, N9350, N9240
금속 코어 PCB, 1W/MK-3W/MK 재질
유연한 PCB
능력
매달 2500-3000 종류.
서비스 가능 지역
북미, 오세아니아, 동남아시아, 동유럽, 아프리카, 라틴 아메리카, 서부 및 남부 유럽, 북유럽, 중앙 및 남아시아, 중동.
신청:
전력 증폭기
필터 및 커플러
수동 부품
PCB 사양
| PCB 크기 | 120 x 60mm=1업 |
| 보드 유형 | 양면 PCB |
| 레이어 수 | 2개의 레이어 |
| 표면 실장 부품 | 예 |
| 스루홀 부품 | 아니요 |
| 레이어 스택업 | 구리 ------- 35um(1oz)+플레이트 탑 레이어 |
| RF-35 0.762mm | |
| 구리 ------- 35um(1 oz) + 플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 700만 / 700만 |
| 최소/최대 구멍: | 0.5mm / 0.5mm |
| 다른 구멍의 수: | 1 |
| 드릴 구멍의 수: | 8 |
| 밀링된 슬롯 수: | 1 |
| 내부 컷아웃 수: | 1 |
| 임피던스 제어: | 아니요 |
| 금 손가락의 수: | 0 |
| 보드 재료 | |
| 유리 에폭시: | RF-35 0.762mm |
| 최종 포일 외부: | 2.0온스 |
| 최종 포일 내부: | 해당 없음 |
| PCB의 최종 높이: | 0.8mm ±0.1 |
| 도금 및 코팅 | |
| 표면 마감 | 침수 금, 75% |
| 솔더 마스크 적용 대상: | 최상위 레이어 |
| 솔더 마스크 색상: | 검은 색 |
| 솔더 마스크 유형: | 광순 |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 최상위 레이어 |
| 구성 요소 범례의 색상 | 하얀 |
| 제조업체 이름 또는 로고: | 해당 없음 |
| 을 통해 | 도금된 관통 구멍(PTH), 최소 크기 0.5mm. |
| 가연성 등급 | 94V-0 |
| 치수 공차 | |
| 개요 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
