제품 상세 정보:
결제 및 배송 조건:
|
| 기재: | 높은 TG와 높은 열 신뢰도 에폭시 수지 | 레이어 총수: | 이중 레이어, 다층, 하이브리드 PCB |
|---|---|---|---|
| PCB 두께: | 10 밀리리터 (0.254mm), 15 밀리리터 (0.381mm), 20 밀리리터 (0.508mm), 25 밀리리터(0.635mm), 30 밀리리터 (0.762mm), 62 밀리리 | PCB 사이즈: | ≤400mm Ｘ 500 밀리미터 |
| 솔더 마스크: | 녹색이고 검, 검은 매트, 푸르, 매트 파란색, 노랗, 빨간 기타 등등. | 구리 중량: | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um), 3 온스 (105um), 4 온스 (140um), 5 온스 (175um) |
| 표면 마감: | 나동선, HASL, ENIG, OSP, 침적식 주석, 이머젼 실버 기타 등등.. | ||
| 하이 라이트: | 무연 다층 인쇄 회로 기판,E 유리 코팅 인쇄 회로 기판,하이브리드 PCB 인쇄 회로 기판 |
||

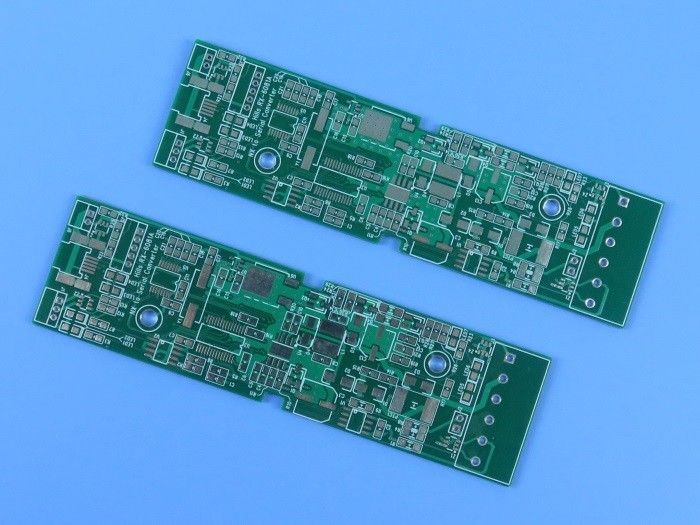

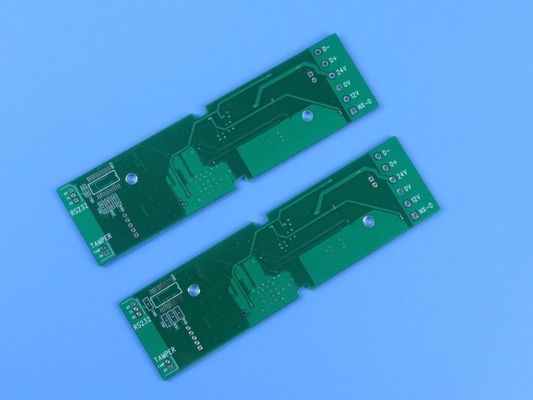

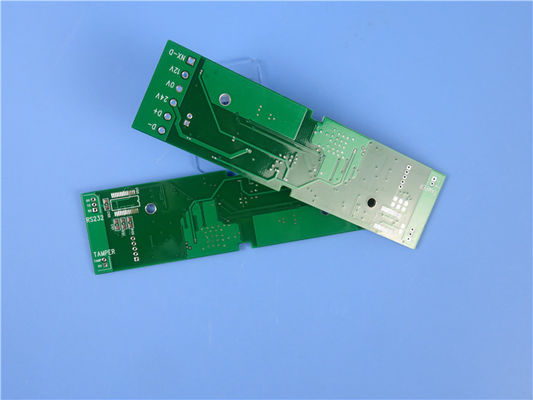

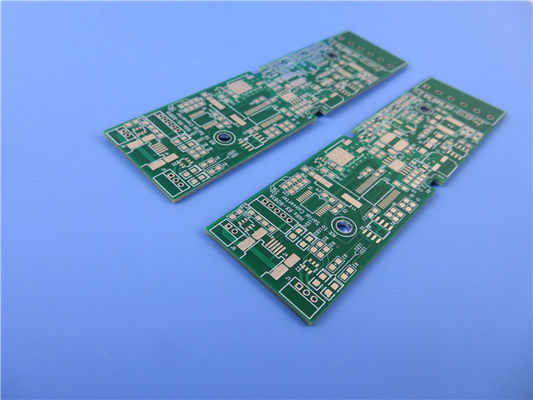

높은 Tg 무연 다층 TU-768 코어 및 TU-768P 프리프레그 기반 인쇄 회로 기판
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림 및 매개 변수는 참조 용입니다)
일반적인 설명
TU-768 / TU-768P 라미네이트 / 프리프레그는 라미네이트에 UV 차단 특성을 제공하고 자동 광학 검사(AOI) 공정과의 호환성을 제공하는 에폭시 수지 시스템으로 코팅된 고품질 직조 E-유리로 만들어집니다.이 제품은 심한 열 주기를 견뎌야 하거나 과도한 조립 작업을 경험해야 하는 기판에 적합합니다.TU-768 라미네이트는 우수한 CTE, 우수한 내화학성 및 열 안정성과 함께 CAF 저항성을 나타냅니다.
주요 응용 프로그램
가전
서버, 워크스테이션
자동차
주요 특징들
무연 공정 호환
우수한 열팽창 계수
안티 CAF 속성
우수한 내화학성 및 내열성
AOI용 형광
내습성
당사의 PCB 기능(TU-768)
| TU-768 코어 및 TU-768P 프리프레그를 기반으로 하는 높은 Tg 무연 다층 인쇄 회로 기판 | 높은 Tg 및 높은 열 신뢰성 에폭시 수지 |
| 지정: | TU-768 |
| 유전 상수: | 4.3 |
| 레이어 수: | 더블 레이어, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz(17µm), 1oz(35µm), 2oz(70µm), 3oz(105µm), 4oz(140µm), 5oz(175µm) |
| PCB 두께: | 10mil(0.254mm), 15mil(0.381mm), 20mil(0.508mm), 25mil(0.635mm), 30mil(0.762mm), 62mil(1.575mm) |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 그린, 블랙, 매트 블랙, 블루, 매트 블루, 옐로우, 레드 등 |
| 표면 마무리: | 베어 구리, HASL, ENIG, OSP, 침수 주석, 침수 은 등.. |
| 기술: | HDI, 비아 인 패드, 임피던스 제어, 블라인드 비아/매립 비아, 에지 도금, BGA, Countsunk 홀 등 |
TU-768의 일반적인 속성
| 일반적인 값 | 조절 | IPC-4101 /126 | |
| 열의 | |||
| Tg(DMA) | 190°C | ||
| Tg(DSC) | 180°C | > 170°C | |
| TG(TMA) | 170°C | E-2/105 | |
| Td(TGA) | 350°C | > 340°C | |
| CTE x축 | 11~15ppm/°C | 해당 없음 | |
| CTE y축 | 11~15ppm/°C | E-2/105 | 해당 없음 |
| CTE z축 | 2.70% | < 3.0% | |
| 열 응력, 솔더 플로트, 288°C | > 60초 | ㅏ | > 10초 |
| T260 | > 60분 | > 30분 | |
| T288 | > 20분 | E-2/105 | > 15분 |
| T300 | > 2분 | > 2분 | |
| 가연성 | 94V-0 | E-24/125 | 94V-0 |
| 디케이앤디에프 | |||
| 유전율(RC 50%) @10GHz | 4.3 | ||
| 손실 탄젠트(RC 50%) @10GHz | 0.018 | ||
| 전기 같은 | |||
| 유전율(RC50%) | |||
| 1GHz(SPC 방식/4291B) | 4.4 / 4.3 | < 5.2 | |
| 5GHz(SPC 방식) | 4.3 | E-2/105 | 해당 없음 |
| 10GHz(SPC 방식) | 4.3 | 해당 없음 | |
| 손실 탄젠트(RC50%) | |||
| 1GHz(SPC 방식/4291B) | 0.019 /0.018 | < 0.035 | |
| 5GHz(SPC 방식) | 0.021 | E-2/105 | 해당 없음 |
| 10GHz(SPC 방식) | 0.023 | 해당 없음 | |
| 체적 저항 | > 1010 MΩ•cm | C-96/35/90 | > 106 MΩ•cm |
| 표면 저항 | > 108 MΩ | C-96/35/90 | > 104 MΩ |
| 전기 강도 | > 40KV/mm | ㅏ | > 30KV/mm |
| 유전체 고장 | > 50kV | ㅏ | > 40KV |
| 기계 | |||
| 영률 | |||
| 워프 방향 | 25GPa | ㅏ | 해당 없음 |
| 채우기 방향 | 22GPa | ||
| 굴곡 강도 | |||
| 세로 | > 60,000psi | ㅏ | > 60,000psi |
| 거꾸로 | > 50,000psi | ㅏ | > 50,000psi |
| 박리 강도, 1.0oz RTF Cu 호일 | 7~9파운드/인치 | ㅏ | > 4파운드/인치 |
| 수분 흡수 | 0.18% | E-1/105+D-24/23 | < 0.8% |
