| 모크: | 1PCS |
| 표준 포장: | 진공 부대+판지 |
| 배달 기간: | 8-9일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |
IT-180ATC를 사용한 Immersion Gold 고 Tg 인쇄 회로 기판 양면고온 PCB
(인쇄 회로 기판은 맞춤형 제품이며, 표시된 그림과 매개변수는 참조용입니다.)
간단한 소개

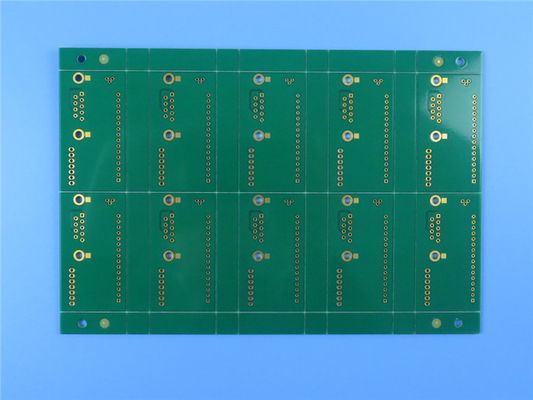

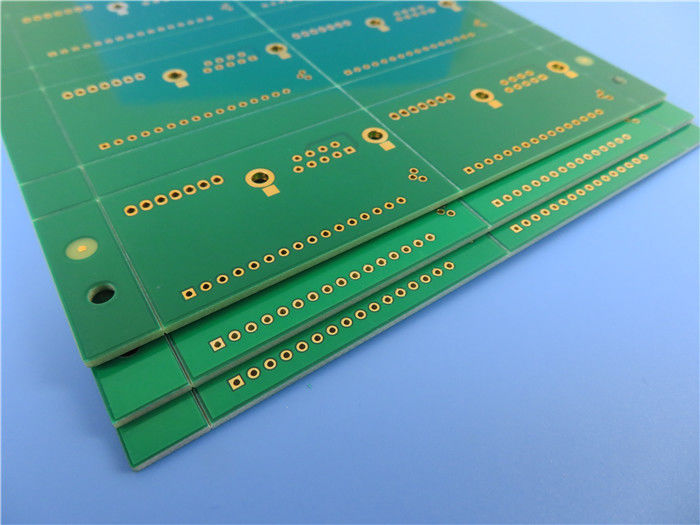

이것은 ITEQ의 IT-180ATC 라미네이트로 제조된 표준 양면 고온 PCB입니다. 보드는 10-up 패널 구성으로 배열되어 있으며, 두께는 1.6mm이고 구리 무게는 2oz입니다. 주요 마감재로는 패드에 Immersion Gold, 기판에 녹색 솔더 마스크 보호 기능이 있습니다. 장치는 안전한 배송을 위해 25개 단위로 진공 포장됩니다.
응용 분야
자동차 (엔진룸 ECU)
백플레인
데이터 저장
서버 및 네트워킹
통신
PCB 매개변수
| 항목 | 설명 | 요구 사항 | 실제 | 결과 |
| 1. 라미네이트 | 재료 유형 | FR-4 IT-180ATC | FR-4 IT-180ATC | ACC |
| Tg | 170℃ | 170℃ | ACC | |
| 공급업체 | ITEQ | ITEQ | ACC | |
| 두께 | 1.6±10% mm | 1.63-1.68mm | ACC | |
| 2. 도금 두께 | 홀 벽 | ≥25µm | 26.51µm | ACC |
| 외부 구리 | 35µm | 41.09µm | ACC | |
| 내부 구리 | ||||
| 3. 솔더 마스크 | 재료 유형 | TAIYO/ PSR-2000GT600D | TAIYO/ PSR-2000GT600D | ACC |
| 색상 | 녹색 | 녹색 | ACC | |
| 강성 (연필 테스트) | ≥4H 이상 | 5H | ACC | |
| S/M 두께 | ≥10 µm | 20.11µm | ACC | |
| 위치 | 양면 | 양면 | ACC | |
| 4. 부품 마크 | 재료 유형 | TAIYO/ IJR-4000 MW300 | IJR-4000 MW300 | ACC |
| 색상 | 흰색 | 흰색 | ACC | |
| 위치 | C/S | C/S | ACC | |
| 5. 박리 가능한 솔더 마스크 | 재료 유형 | |||
| 두께 | ||||
| 위치 | ||||
| 6. 식별 | UL 마크 | 예 | 예 | ACC |
| 날짜 코드 | WWYY | 2121 | ACC | |
| 마크 위치 | 솔더 측 | 솔더 측 | ACC | |
| 7. 표면 마감 | 방법 | Immersion Gold | Immersion Gold | ACC |
| 주석 두께 | ||||
| 니켈 두께 | 3-6µm | 4.06µm | ACC | |
| 금 두께 | 0.05µm | 0.056µm | ACC | |
| 8. 규범성 | RoHS | 지침 2015/863/EU | OK | ACC |
| REACH | 지침 1907 /2006 | OK | ACC | |
| 9. 환상 링 | 최소 선 폭 (mil) | 5mil | 4.8mil | ACC |
| 최소 간격 (mil) | 5mil | 5.2mil | ACC | |
| 10. V-groove | 각도 | 30º | 30º | ACC |
| 잔류 두께 | 0.4±0.1mm | 0.43mm | ACC | |
| 11. 모따기 | 각도 | |||
| 높이 | ||||
| 12. 기능 | 전기 테스트 | 100% 통과 | 100% 통과 | ACC |
| 13. 외관 | IPC 클래스 레벨 | IPC-A-600J &6012D 클래스 2 | IPC-A-600J &6012D 클래스 2 | ACC |
| 육안 검사 | IPC-A-600J &6012D 클래스 2 | IPC-A-600J &6012D 클래스 2 | ACC | |
| 뒤틀림 및 비틀림 | ≦0.7% | 0.21% | ACC | |
| 14. 신뢰성 테스트 | 테이프 테스트 | 박리 없음 | OK | ACC |
| 용매 테스트 | 박리 없음 | OK | ACC | |
| 납땜성 테스트 | 265 ±5℃ | OK | ACC | |
| 열 응력 테스트 | 288 ±5℃ | OK | ACC | |
| 이온 오염 테스트 | ≦ 1.56 µg/c㎡ | 0.56µg/c㎡ | ACC |
구멍 직경 측정 (단위: mm), 공차: PTH±0.075; NPTH±0.05
| 구멍 코드 | PTH | 필요 | 실제 값 | 결과 | |||
| 1 | Y | 0.400 | 0.400 | 0.425 | 0.425 | 0.400 | ACC |
| 2 | Y | 0.450 | 0.450 | 0.500 | 0.475 | 0.450 | ACC |
| 3 | Y | 0.600 | 0.600 | 0.650 | 0.625 | 0.600 | ACC |
| 4 | Y | 0.725 | 0.750 | 0.775 | 0.775 | 0.750 | ACC |
| 5 | Y | 0.850 | 0.850 | 0.825 | 0.850 | 0.825 | ACC |
