| 모크: | 1PCS |
| 표준 포장: | 진공 부대+판지 |
| 배달 기간: | 8-9일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

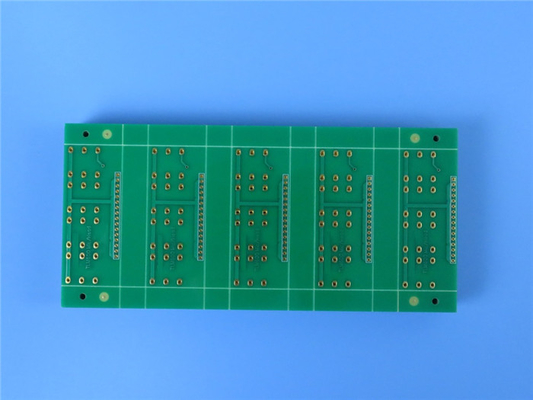

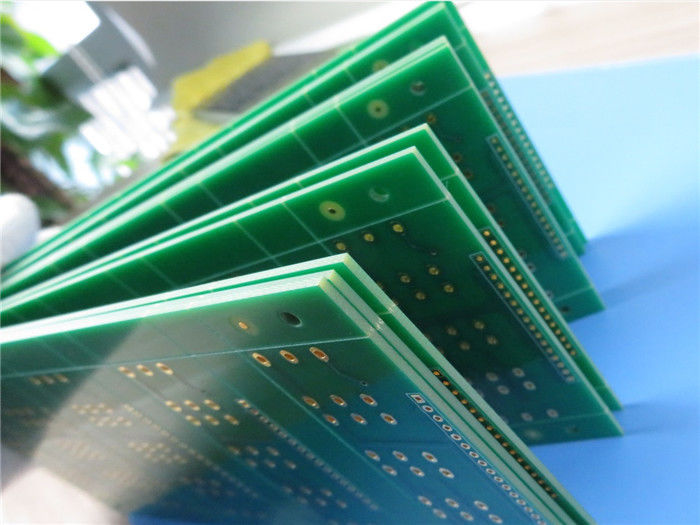

고 Tg 인쇄 회로 기판 (PCB)onS1000-2M 코어 및 S1000-2MB 프리프레그침수 금 도금
(인쇄 회로 기판은 맞춤형 제품이며, 표시된 그림과 매개변수는 참조용입니다.)
일반 설명
S1000-2M은 Shengyi에서 제조한 고 Tg 인쇄 회로 기판 재료로, 고성능 및 저 CTE 특성을 가지고 있으며, 고다층 PCB에 적합합니다. 두께는 0.05mm에서 3.2mm까지, 구리 무게는 0.5oz에서 3oz까지 다양합니다.
특징
- 무연 호환 FR-4 라미네이트: 환경 규정을 준수하고 최신 납땜 공정을 지원합니다.
- 높은 유리 전이 온도 (Tg 170°C): 뛰어난 열적 안정성을 제공하여 극한의 열에서도 변형을 방지합니다.
- UV 차단/AOI 호환: 자동 광학 검사 시 검사 정확도를 향상시키고 오독을 방지합니다.
- 뛰어난 내열성: 고온 환경에서 구조적 및 전기적 무결성을 유지합니다.
- Z축 CTE 감소: 도금된 스루홀 스트레스를 최소화하여 열 사이클링 중 신뢰성을 향상시킵니다.
- 우수한 Anti-CAF 성능: 전도성 양극 필라멘테이션에 저항하여 장기적인 전기적 신뢰성을 보장합니다.
- 낮은 흡수율: 습한 작동 조건에서 습기로 인한 열화를 방지합니다.
- 우수한 기계적 가공성: 재료 손상 없이 정밀한 드릴링, 라우팅 및 제작을 허용합니다.
응용 분야
컴퓨터
통신
자동차 전자 제품
고층 PCB에 적합
당사의 PCB 기능 (S1000-2M)
| PCB 재료: | 고 Tg, 고성능 및 저 CTE 에폭시 수지 |
| 지정: | S1000-2M |
| 유전 상수: | 10GHz에서 4.6 |
| 레이어 수: | 양면, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm) |
| PCB 두께: | 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 녹색, 검정색, 무광 검정색, 파란색, 무광 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 베어 구리, HASL, ENIG, OSP, 침수 주석, 침수 은 등 |
| 기술: | HDI, Via in pad, 임피던스 제어, Blind via/Buried via, 엣지 도금, BGA, Countsunk Holes 등 |
S1000-2M의 일반적인 특성
| 테스트 항목 | 테스트 방법 | 테스트 조건 | 단위 | 일반적인 값 |
| Tg | IPC-TM-650 2.4.24.4 | DMA | ℃ | 185 |
| IPC-TM-650 2.4.25D | DSC | ℃ | 180 | |
| Td | IPC-TM-650 2.4.24.6 | TGA (5% W.L) | ℃ | 355 |
| T260 | IPC-TM-650 2.4.24.1 | TMA | 분 | >60 |
| T288 | IPC-TM-650 2.4.24.1 | TMA | 분 | 30 |
| T300 | IPC-TM-650 2.4.24.1 | TMA | 분 | 15 |
| 열 응력 | IPC-TM-650 2.4.13.1 | 288℃, 솔더 딥 | 초 | >100 |
| CTE (Z축) | IPC-TM-650 2.4.24 | Tg 전 | ppm/℃ | 41 |
| IPC-TM-650 2.4.24 | Tg 후 | ppm/℃ | 208 | |
| IPC-TM-650 2.4.24 | 50-260℃ | % | 2.4 | |
| 유전율 (1GHz) | IPC-TM-650 2.5.5.9 | C-24/23/50 | - | 4.6 |
| 손실 탄젠트 (1GHz) | IPC-TM-650 2.5.5.9 | C-24/23/50 | - | 0.018 |
| 체적 저항 | IPC-TM-650 2.5.17.1 | C-96/35/90 | MΩ-cm | 8.7×108 |
| 표면 저항 | IPC-TM-650 2.5.17.1 | C-96/35/90 | MΩ | 2.2×107 |
| 아크 저항 | IPC-TM-650 2.5.1 | D-48/50+D-0.5/23 | 초 | 133 |
| 유전체 파괴 | IPC-TM-650 2.5.6 | D-48/50+D-0.5/23 | kV | >45 |
| 박리 강도 (1oz) | IPC-TM-650 2.4.8 | 288℃/10s | N/mm [lb/in] | 1.3 [7.43] |
| 굴곡 강도 (LW/CW) | IPC-TM-650 2.4.4 | A | Mpa | 567/442 |
| 흡수율 | IPC-TM-650 2.6.2.1 | D-24/23 | % | 0.08 |
| 가연성 | UL94 | C-48/23/50 | 등급 | V-0 |
| CTI | IEC60112 | A | 등급 | PLC 3 |
|
|
| 모크: | 1PCS |
| 표준 포장: | 진공 부대+판지 |
| 배달 기간: | 8-9일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |
고 Tg 인쇄 회로 기판 (PCB)onS1000-2M 코어 및 S1000-2MB 프리프레그침수 금 도금
(인쇄 회로 기판은 맞춤형 제품이며, 표시된 그림과 매개변수는 참조용입니다.)
일반 설명
S1000-2M은 Shengyi에서 제조한 고 Tg 인쇄 회로 기판 재료로, 고성능 및 저 CTE 특성을 가지고 있으며, 고다층 PCB에 적합합니다. 두께는 0.05mm에서 3.2mm까지, 구리 무게는 0.5oz에서 3oz까지 다양합니다.
특징
- 무연 호환 FR-4 라미네이트: 환경 규정을 준수하고 최신 납땜 공정을 지원합니다.
- 높은 유리 전이 온도 (Tg 170°C): 뛰어난 열적 안정성을 제공하여 극한의 열에서도 변형을 방지합니다.
- UV 차단/AOI 호환: 자동 광학 검사 시 검사 정확도를 향상시키고 오독을 방지합니다.
- 뛰어난 내열성: 고온 환경에서 구조적 및 전기적 무결성을 유지합니다.
- Z축 CTE 감소: 도금된 스루홀 스트레스를 최소화하여 열 사이클링 중 신뢰성을 향상시킵니다.
- 우수한 Anti-CAF 성능: 전도성 양극 필라멘테이션에 저항하여 장기적인 전기적 신뢰성을 보장합니다.
- 낮은 흡수율: 습한 작동 조건에서 습기로 인한 열화를 방지합니다.
- 우수한 기계적 가공성: 재료 손상 없이 정밀한 드릴링, 라우팅 및 제작을 허용합니다.
응용 분야
컴퓨터
통신
자동차 전자 제품
고층 PCB에 적합
당사의 PCB 기능 (S1000-2M)
| PCB 재료: | 고 Tg, 고성능 및 저 CTE 에폭시 수지 |
| 지정: | S1000-2M |
| 유전 상수: | 10GHz에서 4.6 |
| 레이어 수: | 양면, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm) |
| PCB 두께: | 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 녹색, 검정색, 무광 검정색, 파란색, 무광 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 베어 구리, HASL, ENIG, OSP, 침수 주석, 침수 은 등 |
| 기술: | HDI, Via in pad, 임피던스 제어, Blind via/Buried via, 엣지 도금, BGA, Countsunk Holes 등 |
S1000-2M의 일반적인 특성
| 테스트 항목 | 테스트 방법 | 테스트 조건 | 단위 | 일반적인 값 |
| Tg | IPC-TM-650 2.4.24.4 | DMA | ℃ | 185 |
| IPC-TM-650 2.4.25D | DSC | ℃ | 180 | |
| Td | IPC-TM-650 2.4.24.6 | TGA (5% W.L) | ℃ | 355 |
| T260 | IPC-TM-650 2.4.24.1 | TMA | 분 | >60 |
| T288 | IPC-TM-650 2.4.24.1 | TMA | 분 | 30 |
| T300 | IPC-TM-650 2.4.24.1 | TMA | 분 | 15 |
| 열 응력 | IPC-TM-650 2.4.13.1 | 288℃, 솔더 딥 | 초 | >100 |
| CTE (Z축) | IPC-TM-650 2.4.24 | Tg 전 | ppm/℃ | 41 |
| IPC-TM-650 2.4.24 | Tg 후 | ppm/℃ | 208 | |
| IPC-TM-650 2.4.24 | 50-260℃ | % | 2.4 | |
| 유전율 (1GHz) | IPC-TM-650 2.5.5.9 | C-24/23/50 | - | 4.6 |
| 손실 탄젠트 (1GHz) | IPC-TM-650 2.5.5.9 | C-24/23/50 | - | 0.018 |
| 체적 저항 | IPC-TM-650 2.5.17.1 | C-96/35/90 | MΩ-cm | 8.7×108 |
| 표면 저항 | IPC-TM-650 2.5.17.1 | C-96/35/90 | MΩ | 2.2×107 |
| 아크 저항 | IPC-TM-650 2.5.1 | D-48/50+D-0.5/23 | 초 | 133 |
| 유전체 파괴 | IPC-TM-650 2.5.6 | D-48/50+D-0.5/23 | kV | >45 |
| 박리 강도 (1oz) | IPC-TM-650 2.4.8 | 288℃/10s | N/mm [lb/in] | 1.3 [7.43] |
| 굴곡 강도 (LW/CW) | IPC-TM-650 2.4.4 | A | Mpa | 567/442 |
| 흡수율 | IPC-TM-650 2.6.2.1 | D-24/23 | % | 0.08 |
| 가연성 | UL94 | C-48/23/50 | 등급 | V-0 |
| CTI | IEC60112 | A | 등급 | PLC 3 |
