| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 부대+판지 |
| 배달 기간: | 8-9일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |
높은 Tg 인쇄 회로판(PCB)1.6mm TU-872 SLK Sp (Low DK FR-4) 에 탑재되어 있습니다.
(인프린트 회로 보드는 맞춤형 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다)
간략 한 소개

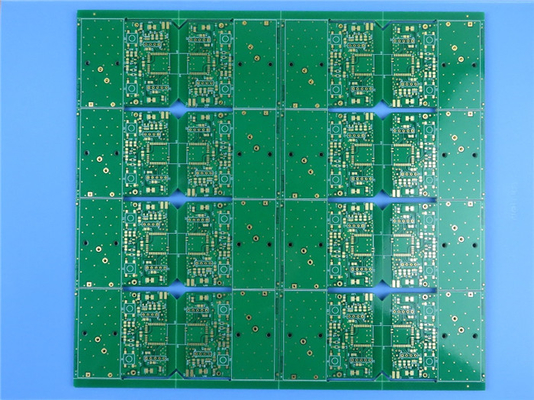

이것은 TU-872 SLK Sp 재질로 만들어진 낮은 DK/DF FR-4 PCB의 일종이다. 각 계층에 1oz의 구리 4층, 침수 금과 녹색 용매 마스크를 코팅한다.최종 완성 두께는 1.6mm +/- 10%. 패널은 16개의 조각으로 구성됩니다.
전형적 사용법
1라디오 주파수
2백패널, 고성능 컴퓨팅
3라인 카드, 저장
4서버, 통신, 기지국
5사무실 라우터
PCB 사양
| 항목 | 설명 | 요구 사항 | 실제 | 결과 |
| 1라미네이트 | 소재 종류 | FR-4 TU-872 SLK Sp | FR-4 TU-872 SLK Sp | ACC |
| Tg | 170°C | 170°C | ACC | |
| 공급자 | TU | TU | ACC | |
| 두께 | 10.6±10% mm | 10.61~1.62mm | ACC | |
| 2.플래싱 두께 | 구멍 벽 | ≥25μm | 260.51μm | ACC |
| 외형 구리 | 35μm | 400.21μm | ACC | |
| 내부 구리 | 30μm | 31.15μm | ACC | |
| 3- 전사 마스크 | 소재 종류 | 쿠앙슈운 | 쿠앙슈운 | ACC |
| 색상 | 녹색 | 녹색 | ACC | |
| 강도 (펜실 테스트) | ≥4H 이상 | 5H | ACC | |
| S/M 두께 | ≥10μm | 190.55μm | ACC | |
| 위치 | 양쪽 | 양쪽 | ACC | |
| 4부품 표시 | 소재 종류 | TAIYO/ IJR-4000 MW300 | IJR-4000 MW300 | ACC |
| 색상 | 흰색 | 흰색 | ACC | |
| 위치 | C/S, S/S | C/S, S/S | ACC | |
| 5껍질 벗겨질 수 있는 용접 마스크 | 소재 종류 | |||
| 두께 | ||||
| 위치 | ||||
| 6신원 확인 | UL 마크 | 네 | 네 | ACC |
| 날짜 코드 | WWYY | 0421 | ACC | |
| 표시 위치 | 용접면 | 용접면 | ACC | |
| 7표면 마무리 | 방법 | 잠수 금 | 잠수 금 | ACC |
| 틴 두께 | ||||
| 니켈 두께 | 3~6μm | 5.27μm | ACC | |
| 금 두께 | 00.05μm | 00.065μm | ACC | |
| 8규범성 | RoHS | 제1항 | 좋아 | ACC |
| REACH | 지침 1907/2006 | 좋아 | ACC | |
| 9반지 반지 | 라인 너비 (밀리) | 7밀리 | 60.8밀리 | ACC |
| 분간 (밀리) | 6밀리 | 60.2밀리 | ACC | |
| 10V-그루브 | 각 | 30±5o | 30o | ACC |
| 잔류 두께 | 0.4±0.1mm | 0.38mm | ACC | |
| 11삐걱거리는 것 | 각 | |||
| 높이 | ||||
| 12함수 | 전기 시험 | 100% 합격 | 100% 합격 | ACC |
| 13외모 | IPC 클래스 레벨 | IPC-A-600J &6012D 클래스 2 | IPC-A-600J &6012D 클래스 2 | ACC |
| 시각 검사 | IPC-A-600J &6012D 클래스 2 | IPC-A-600J &6012D 클래스 2 | ACC | |
| 워크와 트위스트 | 0.7% | 00.32% | ACC | |
| 14신뢰성 테스트 | 테이프 테스트 | 껍질 벗기면 안돼 | 좋아 | ACC |
| 용매 검사 | 껍질 벗기면 안돼 | 좋아 | ACC | |
| 용접성 검사 | 265 ±5°C | 좋아 | ACC | |
| 열압력 시험 | 288 ±5°C | 좋아 | ACC | |
| 이온 오염 검사 | ∙1.56μg/cm2 | 0.58μg/cm2 | ACC |
고 Tg PCB
樹脂 시스템의 열 특성은 항상 °C로 표현되는 유리 전환 온도 (Tg) 로 특징입니다. 가장 일반적으로 사용되는 특성은 열 팽창입니다.온도 대비 팽창을 측정할 때, 우리는 다음 그림에서 보이는 것처럼 곡선을 얻을 수 있습니다. Tg는 팽창 곡선의 평면과 급진 부분의 접점으로 결정됩니다. 유리 전환 온도 아래,에포시 樹脂은 딱딱하고 유리성입니다. 유리 전환 온도를 초과하면 부드럽고 고무 상태로 변합니다.
가장 일반적으로 사용되는 에포시 樹脂 (FR-4 등급) 의 경우 유리 전환 온도는 115-130°C 범위입니다.유리 전환 온도가 쉽게 초과됩니다.보드는 Z축 방향으로 확장 하 고 구멍 벽의 구리를 강조 합니다. 에포시 樹脂의 확장 Tg를 초과 때 구리 보다 약 15 ~ 20 배 더 크다.이것은 벽에 뚫린 구멍에 균열의 특정 위험을 의미한다유리 전환 온도 아래에서, 에포시와 구리의 팽창 비율은 3배에 불과합니다.그래서 여기 균열의 위험은 무시할 수 있습니다.
일반 보드의 Tg는 섭씨 130도 이상이고, 높은 Tg는 일반적으로 섭씨 170도 이상이고, 중간 Tg는 섭씨 150도 이상입니다.
Tg ≥ 170 ° C의 PCB 보드는 일반적으로 Tg PCB가 높습니다.
하우스에서 부분 높은 Tg 물질
| 소재 | Tg(°C) | 제조업자 |
| S1000-2M | 180 | 쉐냐 |
| TU-768 | 170 | TU |
| TU-872 SLK Sp | 170 | TU |
| TU-883 | 170 | TU |
| IT-180ATC | 175 | ITEQ |
| KB-6167F | 170 | KB |
| M6 | 185 | |
| 카파 438 | 280 | 로저스 |
| RO4350B | 280 | 로저스 |
| RO4003C | 280 | 로저스 |
| RO4730G3 | 280 | 로저스 |
| RO4360G2 | 280 | 로저스 |
|
|
