| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 부대+판지 |
| 배달 기간: | 8-9일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

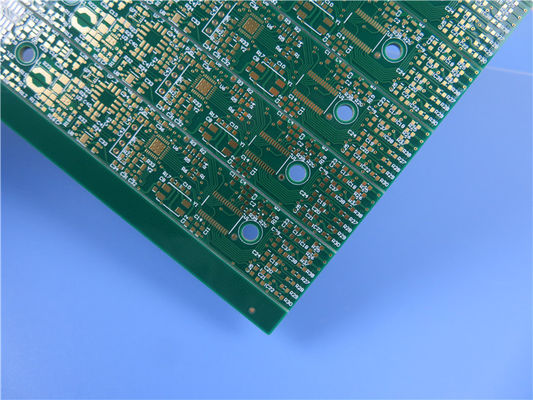

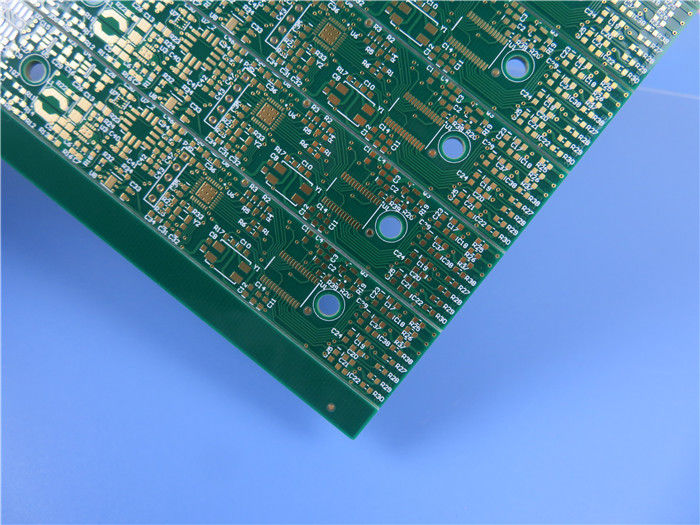

High-Tg TU-768 기반 PCB1.2mm 두께 코팅, Immersion Gold 멀티레이어 TU-768 PCB
(인쇄 회로 기판은 맞춤형 제품이며, 표시된 그림과 매개변수는 참조용입니다.)
간단한 소개

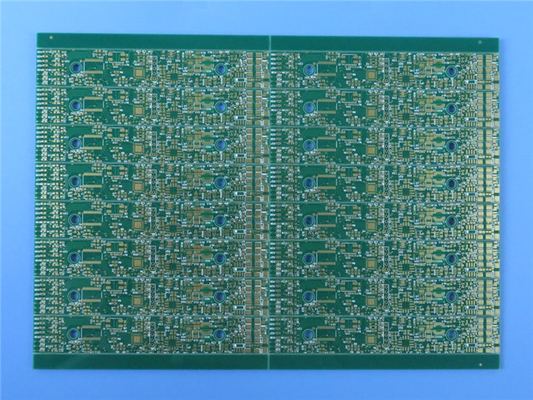

이것은 High-Tg 4 레이어 PCB로 TU-768 재료를 기반으로 제작되었습니다. 각 레이어는 1oz 구리로 도금됩니다. 솔더링 패드는 immersion gold로 코팅되고 비패드는 녹색 솔더 마스크로 코팅됩니다. 패널은 320 x 280mm 크기의 16개의 보드로 구성됩니다. 코어는 0.8mm 두께이며, 완성된 PCB는 1.2mm 두께를 달성합니다.
주요 응용 분야
이 TU-768 PCB는 가전 제품, 서버, 워크스테이션, 자동차 등에 널리 사용됩니다.
PCB 사양
| 항목 | 설명 | 요구 사항 | 실제 | 결과 |
| 1. 라미네이트 | 재료 유형 | FR-4 TU-768 | FR-4 TU-768 | ACC |
| Tg | 170℃ | 170℃ | ACC | |
| 공급업체 | Taiwan Union (TU) | Taiwan Union (TU) | ACC | |
| 두께 | 1.2±10% mm | 1.18-1.21mm | ACC | |
| 2. 도금 두께 | 홀 벽 | ≥25µm | 26.15µm | ACC |
| 외부 구리 | 35µm | 37.85µm | ACC | |
| 내부 구리 | 30µm | 31.15µm | ACC | |
| 3. 솔더 마스크 | 재료 유형 | TAIYO/ PSR-2000GT600D | PSR-2000GT600D | ACC |
| 색상 | 녹색 | 녹색 | ACC | |
| 강성 (연필 테스트) | ≥4H 이상 | 5H | ACC | |
| S/M 두께 | ≥10µm | 19.55µm | ACC | |
| 위치 | 양면 | 양면 | ACC | |
| 4. 부품 마크 | 재료 유형 | TAIYO/ IJR-4000 MW300 | IJR-4000 MW300 | ACC |
| 색상 | 흰색 | 흰색 | ACC | |
| 위치 | C/S, S/S | C/S, S/S | ACC | |
| 5. 벗겨지는 솔더 마스크 | 재료 유형 | |||
| 두께 | ||||
| 위치 | ||||
| 6. 식별 | UL 마크 | 예 | 예 | ACC |
| 날짜 코드 | WWYY | 0421 | ACC | |
| 마크 위치 | 솔더 측 | 솔더 측 | ACC | |
| 7. 표면 마감 | 방법 | Immersion Gold | Immersion Gold | ACC |
| 주석 두께 | ||||
| 니켈 두께 | 3-6µm | 5.27µm | ACC | |
| 금 두께 | 0.05µm | 0.065µm | ACC | |
| 8. 규범성 | RoHS | 지침 2015/863/EU | OK | ACC |
| REACH | 지침 1907 /2006 | OK | ACC | |
| 9. 환상 링 | 최소 선 폭 (mil) | 6mil | 5.8mil | ACC |
| 최소 간격 (mil) | 5mil | 5.2mil | ACC | |
| 10. V-groove | 각도 | 30±5º | 30º | ACC |
| 잔류 두께 | 0.4±0.1mm | 0.39mm | ACC | |
| 11. 베벨링 | 각도 | |||
| 높이 | ||||
| 12. 기능 | 전기 테스트 | 100% 통과 | 100% 통과 | ACC |
| 13. 외관 | IPC 클래스 레벨 | IPC-A-600J &6012D 클래스 2 | IPC-A-600J &6012D 클래스 2 | ACC |
| 육안 검사 | IPC-A-600J &6012D 클래스 2 | IPC-A-600J &6012D 클래스 2 | ACC | |
| 뒤틀림 및 비틀림 | ≦0.7% | 0.32% | ACC | |
| 14. 신뢰성 테스트 | 테이프 테스트 | 벗겨짐 없음 | OK | ACC |
| 용매 테스트 | 벗겨짐 없음 | OK | ACC | |
| 납땜성 테스트 | 265 ±5℃ | OK | ACC | |
| 열 응력 테스트 | 288 ±5℃ | OK | ACC | |
| 이온 오염 테스트 | ≦ 1.56 µg/c㎡ | 0.58µg/c㎡ | ACC |
당사의 장점
ISO9001, ISO14001, IATF16949, ISO13485, UL 인증;
16000㎡ 워크샵;
월 30000㎡ 생산 능력;
프로토타입에서 대량 생산 능력까지
IPC 클래스 2 / IPC 클래스 3;
모든 레이어 HDI PCB;
정시 납품: >98%
고객 불만율: <1%
당사의 PCB 기능 (2022)
| 레이어 수 | 1-32 |
| 기판 재료 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 ( High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A 등), FR-4 High CTI>600V; Polyimide, PET; Metal Core 등 |
| 최대 크기 | 플라잉 테스트: 900*600mm, 고정구 테스트 460*380mm, 테스트 없음 1100*600mm |
| 보드 윤곽 허용 오차 | ±0.0059" (0.15mm) |
| PCB 두께 | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| 두께 허용 오차(T≥0.8mm) | ±8% |
| 두께 허용 오차(t＜0.8mm) | ±10% |
| 절연층 두께 | 0.00295" - 0.1969" (0.075mm--5.00mm) |
| 최소 트랙 | 0.003" (0.075mm) |
| 최소 간격 | 0.003" (0.075mm) |
| 외부 구리 두께 | 35µm--420µm (1oz-12oz) |
| 내부 구리 두께 | 17µm--350µm (0.5oz - 10oz) |
| 드릴 홀(기계적) | 0.0059" - 0.25" (0.15mm--6.35mm) |
| 완성된 홀(기계적) | 0.0039"-0.248" (0.10mm--6.30mm) |
| 직경 허용 오차(기계적) | 0.00295" (0.075mm) |
| 등록(기계적) | 0.00197" (0.05mm) |
| 종횡비 | 12:1 |
| 솔더 마스크 유형 | LPI |
| 최소 솔더마스크 브릿지 | 0.00315" (0.08mm) |
| 최소 솔더마스크 간격 | 0.00197" (0.05mm) |
| 비아 플러그 직경 | 0.0098" - 0.0236" (0.25mm--0.60mm) |
| 임피던스 제어 허용 오차 | ±10% |
| 표면 마감 | HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger |
|
|
