다층 FR4 PCB 널 높은 Tg 무연 400mmX500mm

다층 FR4 PCB 널 높은 Tg 무연 400mmX500mm

모크: 1PCS
표준 포장: 진공 부대+판지
배달 기간: 8-9일
지불 방법: 티/티
공급 능력: 달 당 5000PCS
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-506.V1.0
Base material:
High Tg, Lead Free High Reliability Epoxy Resin
Layer count:
Double Layer, Multilayer, Hybrid PCB
PCB thickness:
0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
PCB size:
≤400mm X 500mm
Solder mask:
Green, Black, Matt Black, Blue, Matt Blue, Yellow, Red etc.
Copper weight:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Surface finish:
Bare copper, HASL, ENIG, OSP, Immersion tin, Immersion Silver etc..
강조하다:

다층 FR4 PCB 기판

,

무연 PCB 인쇄 회로 기판

,

400mmX500mm 인쇄 회로 기판

제품 설명



높은 Tg다층IT-180ATC 및 IT-180GNBS에 인쇄 회로판 (PCB) 납 없는준수

(인프린트 회로 보드는 맞춤형 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다)



일반 설명

IT-180ATC는 고 Tg (175 °C by DSC) 다기능 채워진 에팍시이며 높은 열 신뢰성과 CAF 저항성을 갖는다.그것은 다양한 애플리케이션에 적합하며 260 °C 납 없는 조립을 통과 할 수 있습니다두께는 0.5mm에서 3.2mm, 구리 무게는 0.5oz에서 3oz입니다.



신청서

- 자동차 (기계실 ECU)

- 다층 및 HDI PCB

- 배후 비행기

- 데이터 저장

- 서버와 네트워크

-전자통신

- 무거운 구리

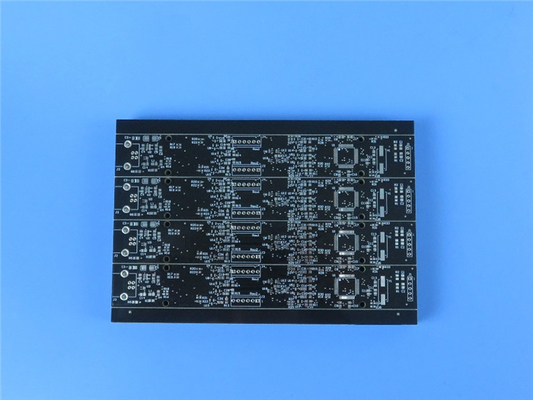

다층 FR4 PCB 널 높은 Tg 무연 400mmX500mm 0



주요 특징

- 낮은 CTE

- 높은 열 저항성

- CAF에 대한 뛰어난 저항력

- 좋은 구멍 신뢰성



우리의 PCB 능력 (IT-180ATC)

PCB 재료: 높은 Tg, 납 없는 높은 신뢰성 에포시 樹脂
명칭: IT-180ATC
다이렉트릭 상수: 41GHz에서 0.4
계층 수: 이중층, 다층, 하이브리드 PCB
구리 무게: 0.5oz (17μm), 1oz (35μm), 2oz (70μm), 3oz (105μm)
PCB 두께: 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
PCB 크기: ≤400mm × 500mm
용접 마스크: 녹색, 검은색, 매트 블랙, 블루, 매트 블루, 노란색, 빨간색 등
표면 마감: 맨 구리, HASL, ENIG, OSP, 몰입 틴, 몰입 은 등
기술: HDI, 패드 내부, 저항 제어, 블라인드 / 매장 된 통, 엣지 플래팅, BGA, 카운트 벙크 홀 등



IT-180ATC의 일반 특성

부문 IPC TM-650 전형적 가치 단위
껍질 껍질 강도 최소 2.4.8   1 파운드/인치
A. 낮은 프로필의 구리 포일 5
B. 표준 프로필 구리 필름 8
부피 저항성 2.5.17.1 1x109 M-cm
표면 저항성 2.5.17.1 1x108 M
수분 흡수, 최대 2.6.2.1 0.1 %
통통성 (Dk, 50%의 樹脂 함량)     --
A. 1MHz 2.5.5.9 4.5
B. 1GHz 2.5.5.9 4.4
손실 탕젠트 (Df, 樹脂 함유 50%)     --
A. 1MHz 2.5.5.9 0.014
B. 1GHz 2.5.5.9 0.015
굽기 강도 최소     N/mm2
A. 길이 방향 2.4.4 500~530
B. 가로 방향   410-440
열압력 288°C에서 10초
A. 새겨지지 않은 것 2.4.13.1 합격 등급
B. 새겨진 것   합격
발화성 UL94 V-0 등급
비교 추적 지수 (CTI) IEC 60112 / UL 746 CTI 3 (175-249) 클래스 (볼트)
유리 전환 온도 (DSC) 2.4.25 175 ̊C
분해 온도 2.4.24.6 345 ̊C
X/Y 축 CTE (40°C ~ 125°C) 2.4.41 11-13 / 13-15 ppm/ ̊C
Z축 CTE
A. 알파 1   45 ppm/ ̊C
B. 알파 2 2.4.24 210 ppm/ ̊C
C. 50~260°C   2.7 %
열 저항
A. T260 2.4.24.1 >60 회의록
B. T288   20 회의록

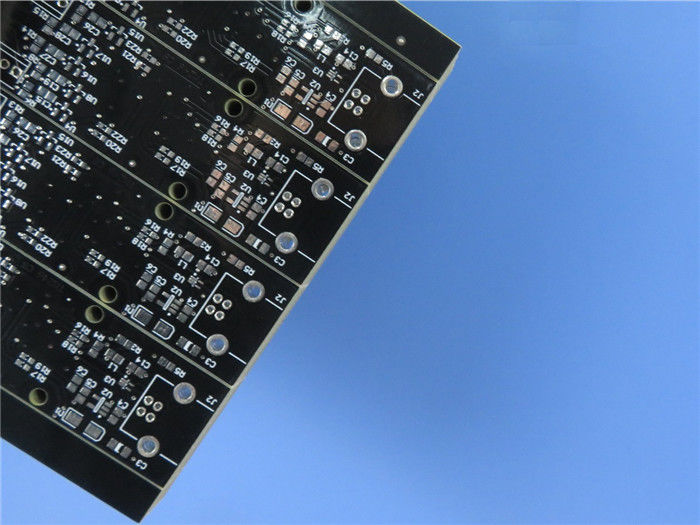

다층 FR4 PCB 널 높은 Tg 무연 400mmX500mm 1
