| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | T/T |
| 공급 능력: | 달 당 5000PCS |

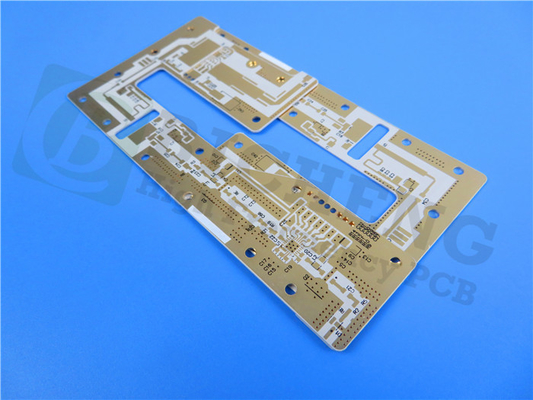

고주파 PCB RF-60A 1 온스 25 밀리리터 나동선 PCB
RF-60A의 직조 유리 보강은 뛰어난 3차원 안정성을 보장하고, 휨강도를 증가시킵니다. 제한된 Z축 확장 때문에, 그것은 확실히 극단적으로 뜨거운 설정에서 홀을 통하여 도금될 수 있습니다. 그것은 대략 6.15의 유전체 상수로, 위축된 회로 규모와 무게를 필요로 하는 적용성을 위한 최적 높은 DK 제품입니다. 그것은 낮은 전기손 요인으로 인해 RF 회로에 대한 큰 옵션입니다.
전형적인 애플리케이션 :
전력 증폭기
필터와 연결기
부동태 부품
안테나
타코닉 RF-60A의 데이터 시트
| 특성 | 검사 방법 | 유닛 | 가치 | 유닛 | 가치 |
| 10 기가헤르츠에 있는 Dk | IPC-650 2.5.5.6 | 6.15 | 6.15 | ||
| 10 기가헤르츠에 있는 Df | IPC-650 2.5.5.5.1 | 0.0038 | 0.0038 | ||
| 수분 흡수 | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
| 유전성 깨짐 | IPC-650 2.5.6 | kV | 53 | kV | 53 |
| 절연 내력 | ASTM Ｄ 149 | V/mil | 880 | kV/mm | 35 |
| 체적 저항률 | (습도 뒤에) IPC-650 2.5.17.1 | 모흠 / 센티미터 | 9.0 Ｘ 108 | 모흠 / 센티미터 | 9.0 Ｘ 108 |
| 표면 저항치 | (습도 뒤에) IPC-650 2.5.17.1 | 모흠 | 2.28 Ｘ 108 | 모흠 | 2.28 Ｘ 108 |
| 내 아크성 | IPC-650 2.5.1 | 초 | 193 | 초 | 193 |
| 휨강도 (MD) | ASTM Ｄ 790 | psi | 18,300 | N/mm2 | 126.2 |
| 휨강도 (CD) | ASTM Ｄ 790 | psi | 14,600 | N/mm2 | 100.7 |
| 인장 강도 (MD) | ASTM Ｄ 3039 | psi | 19,500 | N/mm2 | 134.4 |
| 인장 강도 (CD) | ASTM Ｄ 3039 | psi | 16,300 | N/mm2 | 112.4 |
| 영 계수 | ASTM Ｄ 3039 | 인상력 크기 | 1,590 | N/mm2 | 11,000 |
| 프와송 비 | ASTM Ｄ 3039 | 0.068 | N/mm2 | 0.068 | |
| 압축률 | ASTM Ｄ 695 (23' Ｃ) | 인상력 크기 | 338 | 2,330 | |
| 인장 강도 (1 온스. ED) | IPC-650 2.4.8 Sec. 5.2.2 (열 응력) | 파운드 /에 | 8 | N/mm | 1.4 |
| 치수 안정성 (MD) | IPC-650 2.4.39 Sec. 5.4 (베이크 뒤에) | 밀리리터 /에 | 0.68 | mm/M | 0.68 |
| 치수 안정성 (CD) | IPC-650 2.4.39 Sec. 5.4 (베이크 뒤에) | 밀리리터 /에 | 1.05 | mm/M | 1.05 |
| 비중 (비중) | ASTM Ｄ 792 | g/cm3 | 2.79 | g/cm3 | 2.79 |
| 열전도율 | ASTM Ｆ 433 | W/M*K | 0.4 | W/M*K | 0.4 |
| CTE (x 축) | ASTM Ｄ 3386 (-30' Ｃ - 125' Ｃ) | ppm/' Ｃ | 9 | ppm/' Ｃ | 9 |
| CTE (Y 축) | ASTM Ｄ 3386 (-30' Ｃ - 125' Ｃ) | ppm/' Ｃ | 8 | ppm/' Ｃ | 8 |
| CTE (Z 축) | ASTM Ｄ 3386 (-30' Ｃ - 125' Ｃ) | ppm/' Ｃ | 69 | ppm/' Ｃ | 69 |
| (% TML을) 가스를 제거하기 | ASTM Ｅ 595* | % | 0.02 | % | 0.02 |
| (% CVCM을) 가스를 제거하기 | ASTM Ｅ 595* | % | 0.00 | % | 0.00 |
| (% WVR)를 가스를 제거하기 | ASTM Ｅ 595* | % | 0.01 | % | 0.01 |
| 인화성 등급 | UL 94 | V-0 | V-0 |
|
|
