RO4003C RF 마이크로 웨이브 애플리케이션을 위한 최종 PCB 고주파 물질

저희는 Rogers RO4003C 소재와 무연 공정으로 제작된 최신 PCB 제품을 선보이게 된 것을 기쁘게 생각합니다. 이 PCB는 -40°C에서 +85°C의 온도 범위에서 안정적인 작동을 제공하여 다양한 응용 분야에 이상적입니다.

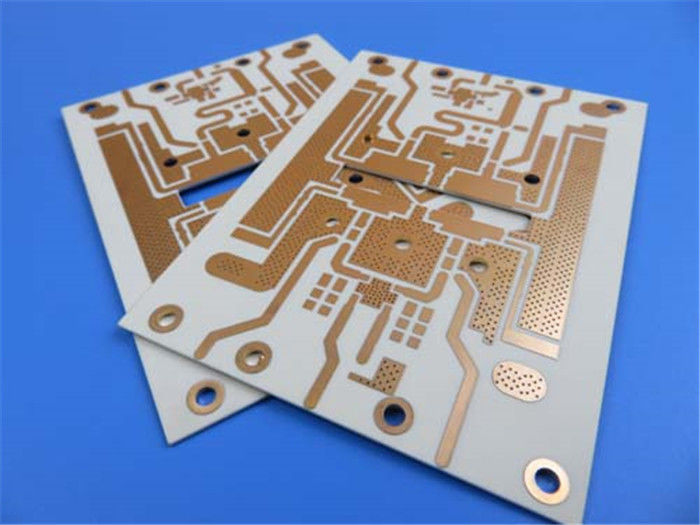

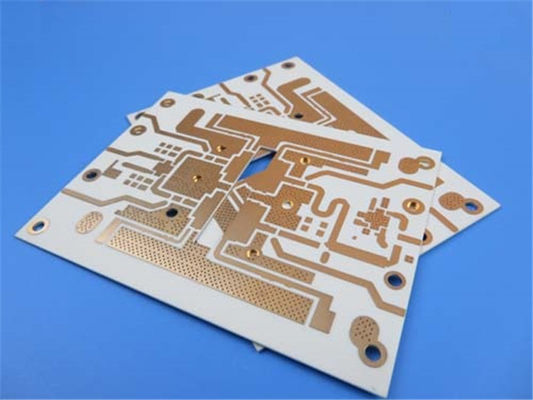

PCB 스택업은 17um 베이스 구리, 20mil RO4003C 유전체, RO4450F 프리프레그, 17um 베이스 구리, 60mil RO4003C 유전체, RO4450F 프리프레그, 60mil RO4003C 유전체, RO4450F 프리프레그, 20mil RO4003C 유전체, 17um 베이스 구리로 구성됩니다. 보드 크기는 90 x 90mm이며, 최소 트레이스/스페이스는 5/5 mils, 최소 홀 크기는 16 mils입니다. 완성된 보드 두께는 4.8mm이며, 모든 레이어의 완성된 구리 무게는 1oz(1.4mil)이고 비아 도금 두께는 1mil입니다. 표면 마감은 침지 니켈 침지 팔라듐 및 침지 금(ENEPIG)이며, 상단 및 하단 실크스크린은 포함되지 않습니다. 상단 및 하단 솔더 마스크는 무광 검정색이며, 솔더 패드에는 실크스크린이 없습니다. PCB는 100% 전기 테스트를 통과했습니다.

최적의 열 방출을 위해 최소 비아는 구리 페이스트로 채워야 하며, 나사 돌출을 방지하고 평평한 설치 표면을 보장하기 위해 카운터싱크 홀이 필요합니다. 상단용 솔더 페이스트 스텐실이 제공됩니다.

PCB에는 31개의 부품, 총 92개의 패드, 51개의 스루홀 패드, 15개의 상단 SMT 패드, 26개의 하단 SMT 패드, 59개의 비아, 75개의 네트가 포함되어 있습니다.

기술적인 질문이 있으시면 언제든지 sales10@bichengpcb.com으로 Ivy에게 문의하십시오.

우수한 고무결성 및 고주파 애플리케이션을 위해 RO4003C를 선택하십시오

인쇄 회로 기판(PCB)의 세계에서 신호 무결성과 성능은 매우 중요합니다. 재료 선택은 모든 고주파 애플리케이션에 필수적입니다. RO4003C는 이러한 애플리케이션을 위한 궁극적인 PCB 재료입니다. 탁월한 특성과 성능 특성으로 인해 회로를 최적화하려는 설계자에게 최고의 선택이 되고 있습니다.

RO4003C의 특성 및 성능 특성

RO4003C는 세라믹 충진 탄화수소로 만들어진 고성능 PCB 재료입니다. 이 조합은 10GHz에서 3.38±0.05의 유전 상수와 10GHz/23°C에서 0.0027의 손실 계수를 포함한 뛰어난 전기적 특성을 제공합니다. 이러한 특성은 최적의 신호 무결성을 보장하여 고속 디지털 및 RF 회로에 이상적입니다.

RO4003C는 또한 80°C에서 0.71 W/M/°K의 높은 열 전도율을 가지고 있어 효율적인 열 방출이 필요한 애플리케이션에 탁월한 선택입니다. X 방향으로 11 ppm/°C, Y 방향으로 14 ppm/°C, Z 방향으로 46 ppm/°C의 낮은 열팽창 계수(CTE)를 가지고 있어 극한 온도 환경에서 치수 안정성을 보장합니다.

다른 PCB 재료에 비해 RO4003C의 장점

다른 PCB 재료와 비교할 때 RO4003C는 여러 가지 장점을 제공합니다. 무연 공정 호환성을 갖추고 있어 환경 친화적인 옵션입니다. FR-4보다 열 전도율이 높아 과열 없이 더 높은 전력 수준을 처리할 수 있습니다. 또한 PTFE와 같은 다른 고주파 재료보다 유전 손실이 낮아 신호 무결성이 향상되고 신호 손실이 줄어듭니다.

최적의 성능을 위한 RO4003C PCB 설계 고려 사항

RO4003C를 사용한 설계에는 특정 고려 사항이 필요합니다. 예를 들어, 유전체 층의 두께는 특성 임피던스에 영향을 미치며, 올바른 신호 전파를 위해 신중하게 제어해야 합니다. 기판의 표면 마감은 안정적인 납땜 및 상호 연결을 보장하는 데 중요합니다.

다양한 산업 분야에서 RO4003C PCB의 응용

RO4003C는 통신, 항공 우주 및 방위, 의료, 자동차 등 다양한 산업 분야에서 널리 사용됩니다. 탁월한 성능 특성으로 인해 이러한 산업 분야의 고주파 애플리케이션에 이상적인 선택입니다. 예를 들어, 안정적인 통신을 위해 신호 무결성이 중요한 5G 및 IoT 애플리케이션에 자주 사용됩니다. 또한 회로가 극한의 온도 및 습도 조건을 견뎌야 하는 항공 우주 및 방위 애플리케이션에도 사용됩니다.

RO4003C와 고속 디지털 설계의 미래

디지털 설계가 발전함에 따라 더 높은 속도와 주파수를 처리할 수 있는 재료에 대한 수요는 계속 증가할 것입니다. RO4003C는 탁월한 성능 특성 덕분에 이러한 요구를 충족할 수 있는 좋은 위치에 있습니다. 낮은 유전 손실과 높은 열 전도율은 데이터 센터 및 고성능 컴퓨팅과 같은 고속 디지털 설계 애플리케이션에 이상적인 선택입니다.

RO4003C PCB 제조 및 조립

RO4003C PCB는 최적의 성능을 보장하기 위해 전문적인 제조 및 조립 공정이 필요합니다. 예를 들어, 신호 손실을 방지하기 위해 최소 비아 크기를 신중하게 제어해야 하며, 평평한 설치 표면을 보장하기 위해 카운터싱크 홀이 필요합니다. 안정적인 납땜을 보장하기 위해 상단용 솔더 페이스트 스텐실도 제공됩니다.

RO4003C PCB의 일반적인 문제 해결

탁월한 성능 특성에도 불구하고 설계자는 RO4003C PCB를 작업할 때 문제를 겪을 수 있습니다. 예를 들어, 기판의 표면 마감이 제대로 제어되지 않으면 납땜 및 상호 연결 문제가 발생할 수 있습니다. 이러한 문제를 이해하고 해결하는 방법을 아는 것은 최적의 성능을 보장하는 데 중요합니다.

RO4003C 및 무연 공정 호환성

RO4003C는 무연 공정과 호환되어 설계자에게 환경 친화적인 옵션을 제공합니다. 이 호환성을 통해 설계자는 성능을 희생하지 않고 환경 규정을 충족할 수 있습니다.

RO4003C 대 기타 고주파 PCB 재료: 비교 분석

RO4003C는 탁월한 성능 특성을 제공하지만, 설계자는 다른 고주파 PCB 재료와 어떻게 비교되는지 궁금해할 수 있습니다. 비교 분석은 설계자가 RO4003C가 다른 옵션과 어떻게 비교되는지 이해하고 PCB 재료를 선택할 때 정보에 입각한 결정을 내리는 데 도움이 될 수 있습니다.

결론

RO4003C는 고주파 애플리케이션을 위한 궁극적인 PCB 재료입니다. 탁월한 특성과 성능 특성으로 인해 회로를 최적화하려는 설계자에게 이상적인 선택입니다. 5G 및 IoT 애플리케이션부터 항공 우주 및 방위에 이르기까지 RO4003C는 다양한 산업의 요구를 충족할 수 있는 좋은 위치에 있습니다. 특성, 설계 고려 사항 및 일반적인 문제 해결을 이해함으로써 설계자는 애플리케이션에 대한 RO4003C의 잠재력을 최대한 발휘할 수 있습니다.
