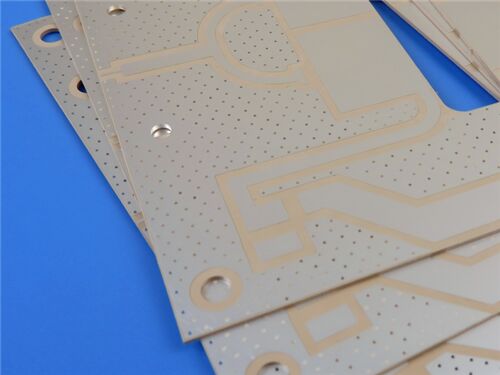

이 PCB는 Rogers RT/duroid 6002를 사용하여 제조된 두층의 딱딱한 PCB입니다.세라믹으로 채워진 폴리테트라플루로에틸렌 (PTFE) 마이크로웨이브 라미네이트, 낮은 다이렉트릭 상수와 최소한의 손실 특성으로 구별됩니다그것은 0.8mm의 완성 된 두께, 1 온스 (1.4 밀리) 외부 층에 구리 클래싱과 몰입 은 표면 마무리,복잡한 마이크로파 및 고주파 전자 시스템에 대한 일관성 있고 신뢰할 수 있는 성능을 공동으로 보장하는.
PCB 세부 정보
| 항목 | 사양 |
| 원료 | NT1기능기술 |
| 계층 수 | 2층 |
| 보드 크기 | 156mm x 87.9mm (각 조각) |
| 최소 추적/공간 | 6/7 밀리 |
| 최소 구멍 크기 | 00.3mm |
| 실명 횡단선 | 아무 것도 |
| 완성된 판 두께 | 00.8mm |
| 완성된 Cu 무게 (외부 층) | 1 온스 (1.4 밀리) |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 몰입 은 |
| 최고 실크 스크린 | 아니 |
| 바닥 실크 스크린 | 아니 |
| 최상층 솔더 마스크 | 아니 |
| 바닥 용접 마스크 | 아니 |
| 전기 시험 | 100% 전기 테스트 운송 전에 수행 |
PCB 스택업
이것은 2층의 딱딱한 PCB입니다. 다음의 스택업 구조 (위에서 아래로):
| 레이어 타입 | 사양 |
| 구리층1 | 35μm |
| 로저스 RT/더로이드 6002 서브스트라트 | 30밀리 (0.762mm) |
| 구리층2 | 35μm |
예술 작품 과 품질 표준
이 PCB에 제공 된 그림 형식은 PCB 제조에 대한 세계적으로 인정 된 산업 표준인 Gerber RS-274-X입니다. 또한 PCB는 IPC-Class-2 표준을 준수합니다.성능과 신뢰성에 대한 엄격한 지침을 설정합니다., 제품이 상업 및 산업용 용도의 운영 요구 사항을 충족하는지 확인합니다.
사용 가능성
이 고성능 PCB는 전 세계 어느 나라로든 배송될 수 있습니다.모든 고객에 대한 글로벌 접근성 확보.
RT/duroid 6002의 도입
로저스 RT/더로이드 6002 라미네이트는 복잡한 마이크로 웨이브 구조에서 사용하기 위해 낮은 변압수 상수를 가진 세라믹으로 채워진 PTFE 마이크로 웨이브 재료입니다.그들은 또한 뛰어난 고 주파수 성능을 제공하는 낮은 손실 재료입니다우수한 기계적 및 전기적 특성을 제공하여 이러한 재료는 다층 보드 구조물에 사용하기에 신뢰할 수 있습니다.
RT/duroid 6002의 장점
전형적 사용법
NT1기생물
RT/Duroid 6002 마이크로파 재료는 최초의 저손실 물질입니다. low-dielectric-constant laminate to offer the superior electrical and mechanical properties essential for designing complex microwave structures that are both mechanically reliable and electrically stable.
이 물질은 -55°C에서 +150°C (-67°F에서 302°F) 까지 매우 낮은 열 계수, 필터, 오시레이터,오늘날 까다로운 응용 프로그램에서 요구되는 전기적 안정성.
낮은 Z축 열 팽창 계수 (CTE) 는 우수한 접착 된 구멍 신뢰성을 보장합니다.RT/더로이드 6002 물질은 -55°C에서 125°C (-67°F에서 257°F) 까지 5 년 이상 성공적으로 온도 사이클되었습니다.1000회 회전 중 단 한 번의 실패도 없이
우수한 차원 안정성 (0.2 ~ 0.5 mils / inch) 은 X 축과 Y 축의 팽창 계수와 구리의 팽창 계수를 맞추어 달성됩니다.이것은 종종 긴 위치 허용을 달성하기 위해 이중 에칭의 필요성을 제거.
X 및 Y 축의 낮은 팽창 모듈은 용접 결합에 가해지는 스트레스를 크게 줄이고 낮은 CTE 금속 (6 ppm/°C) 의 최소한의 양으로 라미네이트의 팽창을 제한 할 수 있습니다.표면 장착의 신뢰성을 더욱 향상시킵니다..
다이렉트릭 두께는 0.005 인치에서 0.125 인치 (0.13에서 3.18 mm) 까지 사용할 수 있으며, 0.5 oz/ft2에서 2 oz/ft2 전극에 저장된 구리, 0.5온스/피트2에서 1온스/피트2까지 역처리된 전극에 저장된 구리, 또는 0.5 oz/ft2에서 2 oz/ft2 롤 된 구리. RT/duroid 6002 라미네이트는 또한 알루미늄, 청동 또는 구리 판과 저항성 필름으로 장착되어 있습니다.
특히 RT/duroid 6002의 독특한 특성에 적합한 응용 분야는 안테나와 같은 평면 및 비 평면 구조, 계층 간 연결이있는 복잡한 다층 회로,가혹한 환경에서 작동하는 항공우주 설계용 마이크로파 회로. RT/duroid 6002 라미네이트는 UL 94V-0 (직선 불화성 시험) 으로 인정됩니다.
|
다이렉트릭 상수, εr 공정 |
20.94 ± 0.04 | Z | - | 10GHz/23°C | IPC-TM-6502.5.5.5 |
| [2]다일렉트릭 상수, εr 설계 | 2.94 | 8GHz-40GHz |
차차 단계 길이는 방법 |
||
| 분산 요인, TAN δ | 0.0012 | Z | - | 10 GHz/23°C | IPC-TM-6502.5.5.5 |
| εr의 열 계수 | +12 | Z | ppm/°C |
10GHz 0~100°C |
IPC-TM-6502.5.5.5 |
| 부피 저항성 | 106 | Z | 크기가 크다 | A | ASTM D257 |
| 표면 저항성 | 107 | Z | 모흐 | A | ASTM D257 |
| 튼튼성 모듈 | 828 (120) | X,Y | MPa (kpsi) |
23°C |
ASTM D638 |
| 극심 한 스트레스 | 6.9 (1.0) | X,Y | MPa (kpsi) | ||
| 최후의 압력 | 7.3 | X,Y | % | ||
| 압축 모듈 | 2482 (360) | Z | MPa (kpsi) | ASTM D638 | |
| 수분 흡수 | 0.02 | - | % | D48/50 |
IPC-TM-6502.6.2.1 ASTM D570 |
| 열전도성 | 0.60 | - | W/m/K | 80°C | ASTM C518 |
|
수요율 열 확장 (-55 ~ 288 °C) |
16 16 24 |
X Y Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.41 |
| Td | 500 | °CTGA | ASTM D3850 | ||
| 밀도 | 2.1 | gm/cm3 | ASTM D792 | ||
| 특정 열 | 0.93 (0.22) | - | J/g/K (BTU/lb/°F) | - | 계산 |
| 구리 껍질 | 8.9 (1.6) | 파운드/인 (N/mm) | IPC-TM-650 2.4.8 | ||
| 발화성 | V-O | UL94 | |||
| 납 없는 공정 호환성 | 네 |
| 표준 두께 표준 패널 크기 표준 부착재 | ||
|
00.010 ′′ (0.252mm) +/- 0.0007 ′′ 00.020 ′′ (0.508mm) +/- 0.0010 ′′ 00.030 ′′ (0.762mm) +/- 0.0010 ′′ 00.060 ′′ (1.524mm) +/- 0.0020 ′′
|
18×12×457mm × 305mm) 18×24×457mm × 610mm)
|
전자기 저장된 구리 필름1⁄2 온스 (18μm)HH/HH 1온스 (35μm)H1/H1 롤링 구리 필름 1⁄2 온스 (18μm)AH/AH 1온스 (35μm)A1/A1
|
|
|
