| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

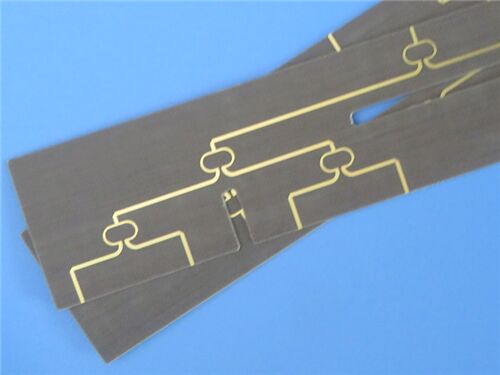

이것은 2층의 딱딱한 PCB입니다.로저 RT/더로이드 5870, 고주파 유리 마이크로 섬유로 강화 된 PTFE 복합재. 정밀 스트립 라인 / 마이크로 스트립 디자인에 최적화되어 균일한 변압 성능과 극히 낮은 손실을 제공합니다.쿠 대역 및 밀리미터 파도 응용 프로그램에 이상적입니다.이 PCB는 0.3mm, 1 온스 (1.4 밀리) 양쪽 외부 계층에 구리 클래딩의 완결 두께와 전자기 없는 니켈 몰입 금 (ENIG) 표면 완화를 갖추고 있습니다.
PCB 사양
| 사양 항목 | 기술 사양 |
| 기본 기판 물질 | 로저 RT/더로이드 5870 |
| 레이어 구성 | 2층 (복면 튼튼) |
| 보드 크기 | 85mm x 36mm (단위당), 차원 허용값 ±0.15mm |
| 최소 추적 너비/공간 | 5/6 밀리 |
| 최소 굴착 구멍 크기 | 00.4mm |
| 실명 경로 구성 | 법인 등록이 되지 않습니다 |
| 완성된 보드 두께 | 00.3mm |
| 완공된 구리 무게 (외층) | 1 온스 (1.4 밀리) |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 전기 없는 니켈 몰입 금 (ENIG) |
| 최고 실크 스크린 | 법인 등록이 되지 않습니다 |
| 바닥 실크 스크린 | 법인 등록이 되지 않습니다 |
| 최상층 솔더 마스크 | 법인 등록이 되지 않습니다 |
| 바닥 용접 마스크 | 법인 등록이 되지 않습니다 |
| 전기 시험 요구 사항 | 운용 무결성을 보장하기 위해 운송 전에 100% 전기 기능 테스트가 수행됩니다. |
PCB 스택업 구성
이 2층 딱딱한 PCB는 대칭적인 스택업 구조를 채택하고 있으며, 상세한 레이어 사양은 아래와 같이 (위에서 아래로 순서대로) 제공됩니다.
| 레이어 지정 | 기술 사양 |
| 구리 층 1 (위) | 35μm |
| NT1기생물 | 0.254 밀리미터 (10밀리미터) |
| 구리 층 2 (아래) | 35μm |
예술 작품 형식 및 품질 준수
게르버 RS-274-X 포맷은 이 PCB의 디자인 표준으로 지정되어 있으며, 인쇄 회로 보드 제조 업계에서 세계적으로 인정되는 기준입니다.이 표준은 전문 PCB 설계 소프트웨어 및 자동 제조 장비와 원활한 호환성을 보장합니다., 디지털 회로 레이아웃을 물리적 PCB 집합체로 정확하게 변환 할 수 있습니다. 또한이 PCB는 IPC-Class-2 품질 표준을 준수합니다.성능에 대한 엄격한 요구 사항을 설정하는, 신뢰성 및 제조 일관성
전 세계 사용 가능성
이 고성능 PCB는 전 세계 출하에 사용할 수 있습니다. 프로토타입 필요와 대량 생산 주문을 모두 수용합니다.전 세계 고객들에게 보편적인 접근성과 신속한 배달을 보장합니다..
NT1기생물 NT1기생물

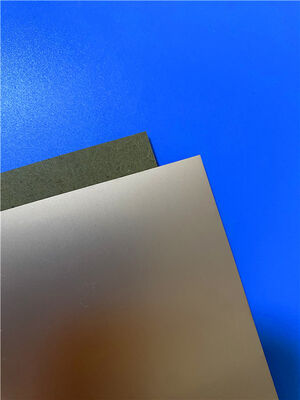

로저스 RT/듀로이드 5870 고주파 라미네이트는 유리 마이크로 섬유로 강화된 PTFE 복합재료로, 고정밀 스트립라인 및 마이크로 스트립 회로 애플리케이션을 위해 특별히 개발되었습니다.RT/duroid 5870 내의 무작위적으로 지향된 마이크로 섬유는 예외적인 다이 일렉트릭 상수의 균일성에 기여합니다., 개별 패널과 넓은 주파수 스펙트럼에 걸쳐 일관성 유지. 그것의 낮은 분산 인수는 Ku 대역 및 더 높은 주파수 범위에 물질의 적용을 확장합니다.또한, RT/더로이드 5870 라미네이트는 쉽게 잘라지고 깎아지고 정밀한 모양으로 가공됩니다.그리고 그들은 일반적으로 인쇄 회로 에치 또는 가장자리 / 구멍 접착 과정에 사용되는 모든 용매 및 반응기에 저항력을 보여줍니다..
RT/Duroid 5870의 주요 장점
전형적 사용법
NT1기생물
RT/duroid 5870 유리 마이크로 섬유로 강화 된 PTFE 복합체는 까다로운 스트립 라인 및 마이크로 스트립 회로 애플리케이션을 위해 설계되었습니다.미크로 섬유의 무작위적인 방향은 변압 변수에서 예외적인 균일성을 제공합니다..
RT/듀로이드 5870 라미네이트의 변전적 상수는 패널마다 일정하며 넓은 주파수 범위에서 안정적입니다.그 낮은 분산 인수는 RT/duroid 5870 라미네이트를 Ku 대역 이상 응용 프로그램에 매우 효과적입니다..
제조 및 취급
RT/더로이드 5870 라미네이트는 잘라내고, 절단하고, 원하는 모양으로 가공하기가 쉽습니다.그들은 모든 일반적인 용매 및 반응기에 저항합니다. 온도와 추위에 모두 사용됩니다. 인쇄 회로 또는 접착 가장자리와 구멍을 발사하는 데 사용됩니다..
클레이딩 옵션
이 라미네이트는 일반적으로 양쪽에 전자기 입금 된 구리 클래싱 (1⁄2 ~ 2 온스 / ft2 또는 8 ~ 70 μm) 또는 역처리 된 EDC 구리로 공급됩니다. 더 까다로운 전기 응용 분야를 위해,RT 듀로이드 5870 복합재료는 또한 롤드 된 구리 엽으로 장착 될 수 있습니다알루미늄, 구리 또는 구리판으로 덮는 것도 요청에 따라 사용할 수 있습니다.
주문 정보
RT/duroid 5870 라미네이트를 주문할 때 다음을 지정하는 것이 필수입니다.
다이렉트릭 두께와 허용도
구리 포일 종류 (올라기, 전자기 접착 또는 역처리)
요구되는 구리 필름 무게
| NT1기생물 | ||||||
| 재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 2.33 2.33±0.02 스펙 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 다이렉트릭 상수,ε 설계 | 2.33 | Z | 제1호 | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0005 0.0012 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 열 계수 ε | -115 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 | |
| 부피 저항성 | 2 x 107 | Z | 크기가 크다 | C/96/35/90 | ASTM D 257 | |
| 표면 저항성 | 2 x 107 | Z | 모흐 | C/96/35/90 | ASTM D 257 | |
| 특정 열 | 0.96(0.23) | 제1호 | j/g/k (cal/g/c) |
제1호 | 계산 | |
| 튼튼성 모듈 | 23°C에서 테스트 | 100°C에서 시험 | 제1호 | MPa ((kpsi) | A | ASTM D 638 |
| 1300 ((189) | 490(71) | X | ||||
| 1280 ((185) | 430(63) | Y | ||||
| 극심 한 스트레스 | 50(7.3) | 34(4.8) | X | |||
| 42 (6.1) | 34(4.8) | Y | ||||
| 최후의 압력 | 9.8 | 8.7 | X | % | ||
| 9.8 | 8.6 | Y | ||||
| 압축 모듈 | 1210 ((176) | 680(99) | X | MPa ((kpsi) | A | ASTM D 695 |
| 1360 ((198) | 860 ((125) | Y | ||||
| 803 ((120) | 520 ((76) | Z | ||||
| 극심 한 스트레스 | 30(4.4) | 23(3.4) | X | |||
| 37 (5.3) | 25(3.7) | Y | ||||
| 54(7.8) | 37 (5.3) | Z | ||||
| 최후의 압력 | 4 | 4.3 | X | % | ||
| 3.3 | 3.3 | Y | ||||
| 8.7 | 8.5 | Z | ||||
| 수분 흡수 | 0.02 | 제1호 | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| 열전도성 | 0.22 | Z | W/m/k | 80°C | ASTM C 518 | |
| 열 팽창 계수 | 22 28 173 |
X Y Z |
ppm/°C | 0~100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | 제1호 | °C TGA | 제1호 | ASTM D 3850 | |
| 밀도 | 2.2 | 제1호 | gm/cm3 | 제1호 | ASTM D 792 | |
| 구리 껍질 | 27.2(4.8) | 제1호 | 플리 ((N/mm) | 1oz ((35mm) EDC 포일 용매 플라트 후 |
IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | 제1호 | 제1호 | 제1호 | UL 94 | |
| 납 없는 공정 호환성 | 네 | 제1호 | 제1호 | 제1호 | 제1호 | |
|
|
