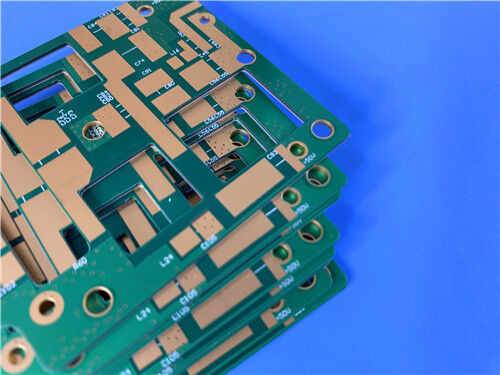

이 4층 고주파 하이브리드 PCB는 RT/duroid 5880과 고 Tg FR4를 결합한 복합 기판을 채택하여 우수한 고주파 성능과 비용 효율성을 완벽하게 균형 잡았습니다. IPC-3 표준을 엄격하게 준수하여 제조되었으며, 정밀한 구조 제어와 신뢰할 수 있는 공정 품질을 특징으로 합니다. 제어 깊이 슬롯 기술과 고표준 구리 도금을 갖추어 안정성과 정밀도가 요구되는 고주파 신호 전송 시나리오에 적합합니다.
PCB 사양
| 사양 항목 | 기술 사양 |
| 층 구성 | 4층 강성 PCB (6층 구조) |
| 기판 재질 | RT/duroid 5880 + 고 Tg FR4 (하이브리드 기판) |
| 완성 보드 두께 | 1.0 mm |
| 보드 치수 | 90mm × 80mm (단위당), 단위당 1개 |
| 구리 두께 (내층) | 0.5 oz |
| 완성 구리 두께 | 1 oz |
| 표면 처리 | 무전해 금 (2 U") |
| 솔더 마스크 & 실크스크린 | 파란색 솔더 마스크와 흰색 실크스크린 텍스트 |
| 도금 관통 홀 (PTH) 구리 두께 | 25 μm |
| 품질 표준 | IPC-3 준수 |
| 특수 공정 | 제어 깊이 슬롯 (실시간 레이저 거리 측정 피드백으로 깊이 공차 ±0.05mm 이내로 엄격하게 유지; 슬롯 벽 각도는 기계적 밀링을 통해 85°-90° 달성). |
PCB 스택업 구조 (상단에서 하단까지)
| 층/부품 | 두께 |
| L1 구리 (상단 층) | 0.035 mm |
| RT/duroid 5880 코어 | 0.254 mm |
| L2 구리 (내층 1) | 0.018 mm (0.5 oz) |
| 프리프레그 | 0.12 mm |
| FR4 코어 | 0.1 mm |
| 프리프레그 | 0.12 mm |
| L3 구리 (내층 2) | 0.018 mm (0.5 oz) |
| FR4 코어 | 0.254 mm |
| L4 구리 (하단 층) | 0.035 mm |
RT/duroid 5880 기판 소개
RT/duroid 5880은 유리 섬유 강화 PTFE 복합 재료로, 까다로운 스트립라인 및 마이크로스트립 회로 응용 분야를 위해 특별히 설계되었습니다. 무작위로 배향된 마이크로 섬유는 패널 간 일관된 뛰어난 유전 상수 균일성을 보장하며, 넓은 주파수 범위에서 안정적으로 유지됩니다. 낮은 손실 계수로 Ku 대역 이상에 적용할 수 있습니다. 이 재료는 절단, 전단 및 가공이 용이하며 PCB 에칭 및 도금 공정에 일반적으로 사용되는 모든 용매 및 시약 (뜨겁거나 차가운)에 내성이 있습니다. 전기적 성능이 안정적인 시나리오에 이상적인 고주파 기판입니다.
주요 특징
- 강화 PTFE 재료 중 가장 낮은 전기적 손실
- 낮은 수분 흡수율로 다양한 환경에서 안정적인 성능 보장
- 등방성, 모든 방향에서 균일한 물리적 및 전기적 특성
- 넓은 주파수 범위에서 균일한 전기적 특성
- 우수한 내화학성, 일반적인 PCB 가공 시약과 호환
응용 분야
가공 시 주의사항
표면 처리: 에칭 후, 내층 접착력 향상을 위해 유전체 표면 거칠기를 보호합니다. 순수 PTFE 표면은 접착력 향상을 위해 나트륨 처리 또는 플라즈마 처리가 필요합니다.
세척 및 건조: 밀링 전에 보드 표면이 깨끗하고 건조한지 확인합니다. 표면 손상을 방지하기 위해 기계적 브러싱을 피합니다.
구리 표면 처리: 프리프레그 유형에 따라 적절한 내층 구리 표면 처리 (예: 산화)를 선택하고, PTFE 다층 보드 가공 지침을 따릅니다.
가공성: 절단, 전단 및 가공이 용이하며 표준 PCB 가공 장비와 호환되지만, 치수 안정성을 보장하기 위해 가공 매개변수를 제어해야 합니다.
제어 깊이 슬롯 소개
정의
제어 깊이 슬롯은 보드 전체 두께를 관통하지 않고 보드 표면에 특정 깊이의 슬롯을 밀링하는 특수 PCB 가공 기술입니다. 주로 부품 조립 요구 사항을 충족하고, 신호 간섭을 방지하거나, 특수 구조 설계를 실현하여 PCB가 전자 장치의 다른 부품과 완벽하게 일치하도록 하는 데 사용됩니다.
가공 요구 사항
깊이 공차: 실시간 레이저 거리 측정 피드백을 통해 ±0.05mm 이내로 엄격하게 제어하여 정밀도를 보장합니다.
슬롯 벽 각도: 기계적 밀링을 통해 85°-90°로 유지하여 슬롯 벽이 평평하고 매끄럽도록 하여 조립 및 신호 전송 요구 사항을 충족합니다.
가공 정밀도: 제품 성능에 영향을 미치는 슬롯 가장자리 버링, 불균일한 깊이 및 기타 결함을 피하기 위해 고정밀 밀링 장비가 필요합니다.
응용 중요성
제어 깊이 슬롯 기술은 고주파 PCB의 부품 조립 간섭 및 신호 누화를 효과적으로 해결합니다. PCB의 컴팩트한 구조를 보장하고 장치의 통합을 개선하며, 동시에 보드의 구조적 강도를 유지하여 장기 작동 시 제품의 안정성과 신뢰성을 보장합니다.
|
|
