TF600 PCB 2층 25mil 구리로 채워진 고주파 기판

TF600 PCB 2층 25mil 구리로 채워진 고주파 기판

모크: 1개
가격: USD9.99-99.99
표준 포장: 진공 가방 + 상자
배달 기간: 8-9 영업일
지불 방법: 티/티
공급 능력: 달 당 5000PCS
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-332.V1.0
PCB 재료:
TF600
레이어 수:
2 층
PCB 두께:
0.7mm
PCB 크기:
78mm x 65mm(단위당), ±0.15mm
솔더 마스크:
아니요
실크 스크린:
검은색
구리 무게:
1oz (1.4 밀) 외층
표면 마감:
ENIG (전기 니켈 몰입 금)
강조하다:

AD255C PCB 고주파 라미네이트

,

동박 적층판 PCB 소재

,

고주파 동박 적층판

제품 설명

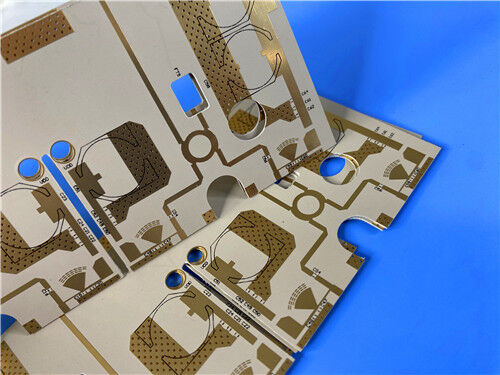

이 2층 딱딱한 PCB는 변형된 PTFE 樹脂과 미크론 크기의 세라믹 필러로 구성된 고주파 라미네이트인 TF600에서 제조됩니다. 0.7mm의 완공 두께를 가지고 있으며,1온스 (1oz).4 밀리) 외부 구리 부착, ENIG 표면 완공 및 특정 IC 패드에서 구리로 가득 찬 비아스, 우수한 신호 무결성, 열 안정성,고주파 시스템에서의 장기적인 신뢰성.



PCB 사양

사양 항목 기술 사양
기본 기판 물질 TF600
레이어 구성 2층 (복면 튼튼)
보드 크기 78mm x 65mm (단위당), 차원 허용값 ±0.15mm
최소 추적 너비/공간 5/6 밀리
최소 굴착 구멍 크기 0.35mm
실명 경로 구성 포함되지 않습니다
완성된 보드 두께 00.7mm
완공된 구리 무게 (외층) 1 온스 (1.4 밀리)
접착 두께를 통해 20μm
표면 마감 ENIG (전기 없는 니켈 몰입 금)
최고 실크 스크린 검은색
바닥 실크 스크린 포함되지 않습니다
최상층 솔더 마스크 포함되지 않습니다
바닥 용접 마스크 포함되지 않습니다
특별 요구 사항 지정된 IC 패드에서 구리로 가득 찬 비아스
전기 시험 요구 사항 운용 무결성을 보장하기 위해 100% 전기 기능 테스트가 운송 전에 수행됩니다.



PCB 스택업 구성

이 2층 딱딱한 PCB는 대칭 스택업 구조를 갖추고 있으며, 세부적인 레이어 사양은 아래와 같이 (위에서 아래로 순서대로) 설명되어 있습니다.

레이어 지정 기술 사양
구리 층 1 (위) 35μm
TF600 코어 서브스트라트 0.635mm (25mil)
구리 층 2 (아래) 35μm



TF600 PCB 2층 25mil 구리로 채워진 고주파 기판 0



예술 작품 형식 및 품질 준수

Gerber RS-274-X 포맷은 공식적으로 이 PCB의 그림 표준으로 지정됩니다.생산 프로세스 전체에 걸쳐 PCB 설계 소프트웨어 및 자동화 제조 장비와 원활한 호환성을 보장합니다.이 PCB는 IPC-Class-2 품질 표준을 엄격히 준수합니다. 이 표준은 성능, 신뢰성 및 제조 일관성을 위해 엄격한 규격을 정합니다.따라서 높은 신뢰성 RF 및 마이크로 웨브 애플리케이션에서 적용 가능성을 검증합니다..



전 세계 사용 가능성

이 고성능 PCB는 전 세계 배송에 사용할 수 있습니다. 프로토타입 제작과 대량 생산 주문에 적합합니다.전 세계 고객에게 편리한 접근성과 신속한 배달을 보장합니다..



TF600 기판 소개

TF600는 변형된 고주파 라미네이트로 이루어져 있습니다.PTFE미크로 크기의 합금 및 세라믹 필러, 우수한 마이크로 웨이브 성능과 온도 저항을 제공합니다. 그것은 매우 낮은 다이 일렉트릭 손실, 안정적인 DK 일관성,FR4와 호환되는 가공, 접착 및 라미네이션 ∙ 그리고 260°C의 납 없는 조립을 지원합니다.TF600에는 유리 섬유 천이 없으며 낮은 삽입 손실과 신호 무결성이 중요한 높은 신뢰성 RF 및 마이크로 웨브 설계에 적합합니다..



TF600 주요 특징 및 이점

주요 특징 사양 및 혜택
다이 일렉트릭 상수 (DK) 610GHz에서 0.0 ± 0.12, 고주파 임피던스 매칭에 이상적입니다.
분산 요인 (Df) 0.0025 10GHz에서, 극히 낮은 손실과 우수한 신호 무결성을 보장
Tg >280°C (DSC), 까다로운 애플리케이션에 높은 열 안정성을 제공합니다
열 저항 T260 >60분, T288 >20분, 납 없는 조립 표준에 완전히 적합합니다.
껍질 강도 (최저) 0.80 N/mm (≈9.2 lbs/inch) 1OZ ED 구리, 강력한 구리 접착을 보장
CTE X=14-16 ppm/°C, Y=12-14 ppm/°C, Z=40-45 ppm/°C, 탁월한 차원 안정성을 제공합니다
수분 흡수 (최대) 00.06%, 높은 신뢰성을 위해 낮은 물 흡수
불화성 등급 UL 94-V0, 산업 안전 표준을 충족
부식 저항성 높은 CAF 저항성 및 화학적 부식 저항성, 잠재적인 고장 위험을 감소
열전도성 0.60 W/m·K, 안정적인 작동을 위한 효율적인 열 분비를 가능하게 한다.



전형적 사용법

  • 마이크로 웨이브/RF 송신기
  • 5G/6G 대용량 MIMO 안테나
  • 레이더 시스템 (자동차 ADAS, 항공우주)
  • 위성 통신 유료물
  • 고전력 RF 증폭기
  • 시험 및 측정 장비 (벡터 네트워크 분석기)



TF600 PCB 2층 25mil 구리로 채워진 고주파 기판 1



PTFE 세라믹 복합 다이렉트릭 기판 TF-1/2 및 TF600

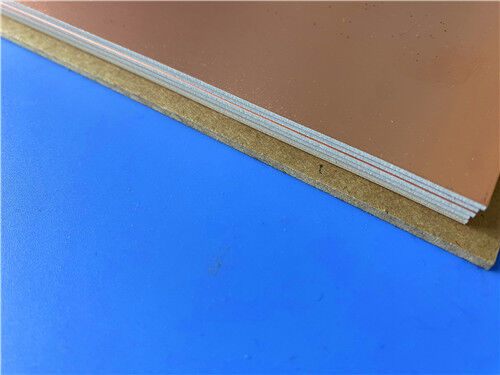

이 제품은 미세파 특성과 온도 저항성을 뛰어난 PTFE 樹脂 재료로 구성되어 있으며, 세라믹과 결합되어 있습니다. 이 재료에는 유리 섬유가 없습니다.다이 일렉트릭 상수는 세라믹과 PTFE 樹脂의 비율을 변경하여 정확하게 조정됩니다.생산 과정은 독특하여 우수한 변압력 성능과 높은 신뢰성을 제공합니다. "TF"는 비 코팅 (무 구리) 부드러운 표면 물질을 의미합니다."TF-1"는 단면 구리 접착 물질을 의미합니다., "TF-2"는 양면 구리 접착 물질을 의미합니다.



제품 특성

  • 안정적 다이렉트릭 상수는 3에서 16까지, 일반적으로 사용 가능한 값은 3을 포함합니다.0, 6.0, 9.2, 9.6, 10.2, 그리고 16; 낮은 다이 일렉트릭 손실.
  • 마이크로파 및 밀리미터파 인쇄 회로 보드 제조에 적합합니다.
  • 장기적인 작동 온도는 TP 재료보다 높으며, -80°C에서 +200°C의 작동 온도 범위입니다.
  • 0.635mm에서 2.5mm 사이의 두께 옵션이 있습니다.
  • 방사능에 저항하고 소방가스입니다.
  • 회로 보드에 대해 쉽게 처리 할 수 있습니다. 표준 열 플라스틱 처리 방법을 사용할 수 있습니다.

TF600 PCB 2층 25mil 구리로 채워진 고주파 기판 2
