제품 상세 정보:
|

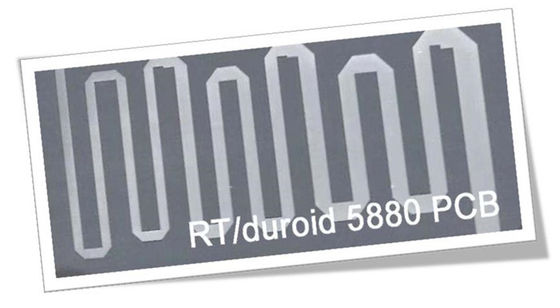

| 하이 라이트: | 2개의 층 고주파 회로판,ENIG PCB 회로판,Duroid 5880 PCB 널 |
||
|---|---|---|---|

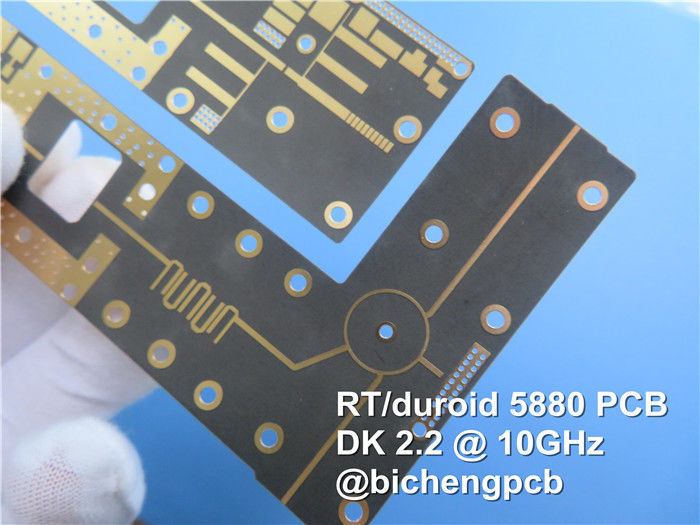

인쇄 회로 기판(PCB)의 경우 올바른 재료, 적층 및 구성 세부 사항을 선택하는 것이 모든 차이를 만들 수 있습니다.이 기사에서는 RT/duroid 5880 PTFE Random Glass Fiber 재료를 활용하고 2층 강성 스택업이 있는 특정 PCB에 대한 개요를 제공합니다.
PCB 재질은 RT/duroid 5880입니다. 이 재질은 고성능, 저손실 및 무연 구성으로 알려져 있어 더욱 환경 친화적입니다.-40℃ ~ +85℃의 온도 범위 내에서 작동할 수 있습니다.
이 2층 강성 PCB의 스택업은 35um의 마감 구리 두께, 31mil의 RT/duroid 5880 유전체 두께 및 35um의 다른 마감 구리 두께로 구성됩니다.완성된 보드 두께는 0.9mm이고 완성된 구리 무게는 모든 레이어에서 1oz(1.4mils)입니다.
비아 도금 두께는 1mil이고 표면 마감은 ENIG(Electroless Nickle Immersion Gold)입니다.상단 또는 하단 실크스크린 또는 솔더 마스크가 없으며 솔더 패드에 실크스크린이 없습니다.
구성 세부 사항과 관련하여 PCB의 치수는 195mm x 182mm이며 허용 오차는 +/- 0.15mm입니다.최소 트레이스/공간은 4/7mils이고 최소 구멍 크기는 0.25mm입니다.블라인드 또는 매설된 비아가 없으며 PCB는 품질을 보장하기 위해 100% 전기 테스트를 거쳤습니다.
PCB에는 54개의 부품, 총 91개의 패드, 39개의 스루홀 패드, 52개의 상단 SMT 패드, 43개의 비아와 12개의 네트가 포함되어 있습니다.이 디자인은 PCBDOC 아트워크를 사용하며 IPC-Class-II 표준을 준수합니다.당사의 서비스 지역은 전 세계에 있으며 이 특정 PCB에 대한 기술적인 질문이 있는 경우 주저하지 말고 sales10@bichengpcb.com으로 Ivy에 문의하십시오.
결론적으로 최적의 성능과 기능을 달성하려면 PCB에 적합한 재료와 구성 세부 사항을 선택하는 것이 중요합니다.이 기사에서는 각 프로젝트에 대한 특정 요구 사항을 고려하는 것의 중요성을 강조하면서 이 특정 설계에 대한 특정 PCB 재료, 스택업 및 구성 세부 사항에 대한 개요를 제공했습니다.bicheng에서는 최고 수준의 품질 및 성능을 충족하는 고품질 PCB 공급을 전문으로 합니다.다음 프로젝트를 어떻게 도울 수 있는지 자세히 알아보려면 지금 저희에게 연락하십시오.
| 재산 | RT/듀로이드 5880 | 방향 | 단위 | 상태 | 시험 방법 | |
| 유전 상수, ε프로세스 | 2.20 2.20±0.02 사양 |
지 | 해당 없음 | C24/23/50 C24/23/50 |
1MHz IPC-TM-650 2.5.5.3 10GHz IPC-TM 2.5.5.5 |
|
| 유전율,εDesign | 2.2 | 지 | 해당 없음 | 8GHz ~ 40GHz | 미분 위상 길이 방법 | |
| 소산 계수, tanδ | 0.0004 0.0009 |
지 | 해당 없음 | C24/23/50 C24/23/50 |
1MHz IPC-TM-650 2.5.5.3 10GHz IPC-TM 2.5.5.5 |
|
| ε의 열 계수 | -125 | 지 | ppm/℃ | -50℃~150℃ | IPC-TM-650 2.5.5.5 | |
| 체적 저항률 | 2x107 | 지 | 몸 cm | C/96/35/90 | ASTM D 257 | |
| 표면 저항률 | 3x107 | 지 | 몸 | C/96/35/90 | ASTM D 257 | |
| 비열 | 0.96(0.23) | 해당 없음 | j/g/k (칼로리/g/c) |
해당 없음 | 계획된 | |
| 인장 탄성률 | 23℃에서 시험 | 100℃에서 시험 | 해당 없음 | MPa(kpsi) | ㅏ | ASTM D 638 |
| 1070(156) | 450(65) | 엑스 | ||||
| 860(125) | 380(55) | 와이 | ||||
| 궁극의 스트레스 | 29(4.2) | 20(2.9) | 엑스 | |||
| 27(3.9) | 18(2.6) | 와이 | ||||
| 얼티밋 스트레인 | 6 | 7.2 | 엑스 | % | ||
| 4.9 | 5.8 | 와이 | ||||
| 압축 계수 | 710(103) | 500(73) | 엑스 | MPa(kpsi) | ㅏ | ASTM D 695 |
| 710(103) | 500(73) | 와이 | ||||
| 940(136) | 670(97) | 지 | ||||
| 궁극의 스트레스 | 27(3.9) | 22(3.2) | 엑스 | |||
| 29(5.3) | 21(3.1) | 와이 | ||||
| 52(7.5) | 43(6.3) | 지 | ||||
| 얼티밋 스트레인 | 8.5 | 8.4 | 엑스 | % | ||
| 7.7 | 7.8 | 와이 | ||||
| 12.5 | 17.6 | 지 | ||||
| 수분 흡수 | 0.02 | 해당 없음 | % | 0.62"(1.6mm) D48/50 | ASTM D 570 | |
| 열 전도성 | 0.2 | 지 | w/m/k | 80℃ | ASTM C 518 | |
| 열팽창 계수 | 31 48 237 |
엑스 와이 지 |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
| Td | 500 | 해당 없음 | ℃ TGA | 해당 없음 | ASTM D 3850 | |
| 밀도 | 2.2 | 해당 없음 | gm/센티미터삼 | 해당 없음 | ASTM D 792 | |
| 구리 껍질 | 31.2(5.5) | 해당 없음 | 플라이(N/mm) | 1온스(35mm)EDC 포일 솔더 플로트 후 |
IPC-TM-650 2.4.8 | |
| 가연성 | V-0 | 해당 없음 | 해당 없음 | 해당 없음 | UL 94 | |
| 무연 프로세스 호환 가능 | 예 | 해당 없음 | 해당 없음 | 해당 없음 | 해당 없음 | |
비청에 대해 더 알아보기.
품질 정책
Bicheng은 공급업체 선택, 작업 진행 검사, 출고 검사 및 고객 서비스 등을 포함하여 PCB가 고객의 요구 사항을 준수하는지 확인하기 위해 일련의 관리 절차 및 접근 방식을 개발했습니다.
공급업체 평가 및 감사
공급자는 Bicheng에 의해 평가되어야 합니다.또한 Bicheng은 공급된 자재가 Bicheng의 요구 사항을 충족하는지 보장하기 위해 매년 공급업체를 평가하고 순위를 매길 것입니다.또한 Bicheng은 지속적으로 공급업체를 개발하고 ISO9001 및 ISO14001 시스템을 기반으로 품질 및 환경 관리를 개선하도록 감독합니다.
계약 평가
Bicheng은 고객의 요구 사항을 검토하고 확인하여 주문을 수락하기 전에 사양, 배송 및 기타 요구 사항을 포함한 고객의 요구 사항을 충족할 수 있는 능력이 있는지 확인합니다.
