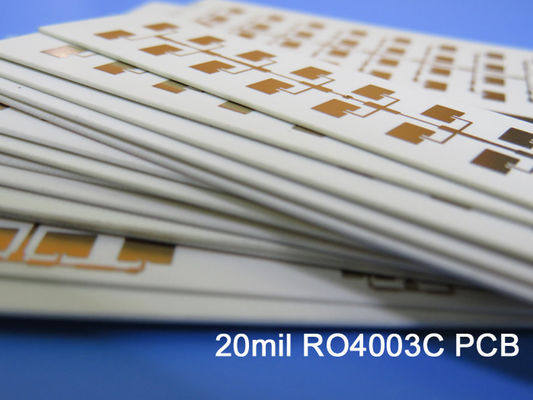

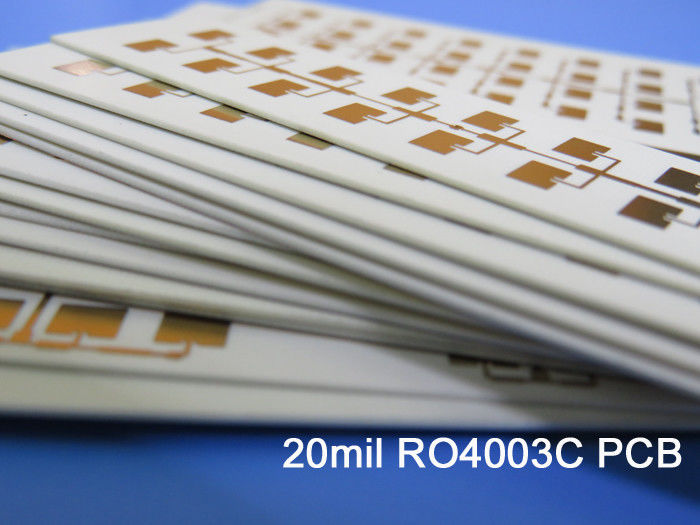

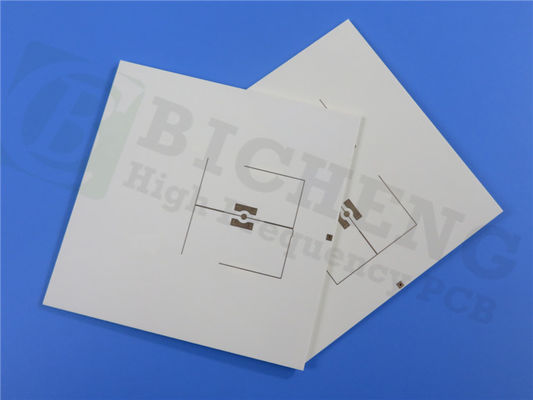

RF 애플리케이션을 위한 채워진 PCB 낮은 DK 를 경유하는 RO4003C

RF 애플리케이션을 위한 채워진 PCB 낮은 DK 를 경유하는 RO4003C

자세한 정보
강조하다:

낮은 DK RF PCB

,

충전 PCB를 통해

,

RO4003C RF PCB 보드

제품 설명

오늘날의 PCB 공유는 합금으로 채워지고 캡 된 PCB입니다. RO4003C 탄화수소 세라믹 라미네이트로 만들어져 다양한 응용 분야에서 사용하기에 이상적입니다.납 없는 공정과 -40°C ~ +85°C 온도 범위이 PCB는 환경 친화적이며 극한 온도에서도 작동 할 수 있습니다.



PCB는 136mm x 96mm를 측정하고 0.6mm의 완성된 보드 두께와 1.5 온스 (2.1 밀리) 의 완성 된 구리 무게를 모두 층으로 구성합니다. 96 개의 구성 요소와 128 개의 전체 패드를 포함하고 있습니다.54개의 구멍을 통과하는 패드를 포함하여, 72개의 상단 SMT 패드, 0개의 하단 SMT 패드

4/4 밀리, 최소 구멍 크기는 0.2mm 이고, 이 PCB는 고밀도 상호 연결을 제공합니다.



PCB는 전기 없는 니켈 몰입 금 (ENIG) 표면 완공을 사용하여 융합 가능성과 부식 저항성을 향상시킵니다. 또한 녹색 상단 및 하단 용접 마스크가 있습니다.소금 패드에 실크 스크린이 없거나게르버에 따라 정의된 슬롯 구멍은 슬롯의 크기를 정의하는 옆으로 구멍이있는 슬롯으로 덮여 있습니다.



PCB는 IPC-Class-2 표준을 충족하고 신뢰성을 보장하기 위해 100% 전기적으로 테스트되었습니다. 또한 0.2mm 및 0.5mm를 띠고 있습니다.전 세계 서비스 지역이 PCB는 다양한 용도로 적합합니다.



재산 RO4003C 방향 단위 조건 시험 방법
다이렉트릭 상수,ε 프로세스 3.38±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 클램프된 스트라이프라인
다이렉트릭 상수,ε 설계 3.55 Z   8~40 GHz 차분 단계 길이의 방법
분산 요인,δ 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
열 계수 ε +40 Z ppm/°C -50°C~150°C IPC-TM-650 2.5.5.5
부피 저항성 1.7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
표면 저항성 4.2 x 109   COND A IPC-TM-650 2.5.17.1
전기력 31.2 ((780) Z Kv/mm ((v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
튼튼성 모듈 19650 ((2,850)
19450 ((2,821)
X
Y
MPa (ksi) NT1 국가 ASTM D 638
팽창 강도 139(20.2)
100 ((14.5)
X
Y
MPa (ksi) NT1 국가 ASTM D 638
굽기 힘 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
차원 안정성 <0.3 X,Y mm/m
(밀리 / 인치)
에치+E2/150°C 후에 IPC-TM-650 2.4.39A
열 팽창 계수 11
14
46
X
Y
Z
ppm/°C -55°C~288°C IPC-TM-650 2.4.41
Tg >280   °C TMA A IPC-TM-650 2.4.24.3
Td 425   °C TGA   ASTM D 3850
열전도성 0.71   W/M/oK 80°C ASTM C518
수분 흡수 0.06   % 48시간 침수 0.060"
샘플 온도 50°C
ASTM D 570
밀도 1.79   gm/cm3 23°C ASTM D 792
구리 껍질 강도 1.05
(6.0)
  N/mm
(PLI)
용접 후 1 온스
EDC 포일
IPC-TM-650 2.4.8
발화성 제1호       UL 94
납 없는 공정 호환성



왜 RO4003C를 제안했지?



RO4003C는 3.38±0.05의 변압전압상수와 3의 설계 변압전압상수를 자랑합니다.55, 고 주파수 응용 용품에 이상적인 재료로. 그것은 또한 각각 10 GHz/23 ° C와 2.5 GHz/23 ° C에서 0.0027 및 0.0021의 낮은 소분 요인을 가지고 있습니다.우수한 신호 무결성을 보장합니다.또한, -50°C에서 150°C까지 +40ppm/°C의 ε의 열 계수와 함께, RO4003C는 가장 극한의 온도에도 견딜 수 있습니다!



하지만 그것만이 아닙니다. RO4003C는 다른 PCB 물질에 비해 여러 가지 장점을 제공합니다. 그것은 낮은 변압성 상수와 소모 요인 때문에 우수한 신호 무결성을 보장합니다.고 주파수 및 고속 디지털 애플리케이션에 이상적인 선택으로또한 ε의 낮은 열 계수는 고온 환경에서 사용하기에 적합하며 납 없는 프로세스 호환성으로 환경 친화적 인 옵션입니다.



RO4003C는 RF/마이크로파 애플리케이션, 고속 디지털 애플리케이션, 항공우주 및 국방 등 다양한 까다로운 애플리케이션에 적합합니다.-40°C 에서 +85°C 까지의 온도 에서도 작동 할 수 있다, 가혹한 환경과 극단적인 조건에 이상적입니다.



다른 PCB 재료와 비교하면 RO4003C는 우수한 고주파 성능과 신호 무결성을 제공합니다.또한 ε의 낮은 열 계수는 고온 환경에서 더 나은 성능을 보장합니다.그리고, 그 비용 효율성 때문에, RO4003C는 PCB 제조에 인기있는 선택입니다.



PCB 이벤트의 미래를 놓치지 마세요! 다음 프로젝트를 위해 RO4003C를 선택하세요!RO4003C는 당신이 필요로하는 고성능 결과를 인상하고 제공 할 것입니다. RO4003C가 어떻게 PCB를 다음 단계로 끌어올릴 수 있는지에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오!
