| 하이 라이트: | 몰입 금 열성 마이크로 웨이브 PCB,125 밀리 PCB 보드,글로벌 위치 시스템 안테나 PCB 보드 |
||
|---|---|---|---|

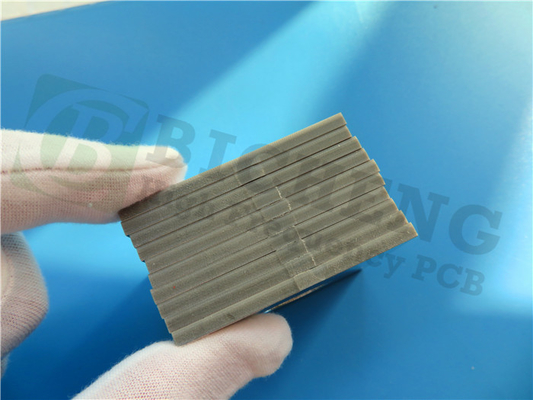

TMM13i PCB를 소개합니다. 로저스 코퍼레이션에서 제조한 열성 마이크로 웨이브 PCB입니다.
TMM 시리즈의 일원인 TMM13i는 세라믹과 PTFE 기판의 장점을 결합하면서 부드러운 기판 처리 기술의 단순성을 제공합니다.특히 장착된 구멍을 통해 높은 신뢰성을 요구하는 스트립 라인 및 마이크로 스트립 애플리케이션에 설계되었습니다., 이 세라믹 열성 폴리머 복합물은 훌륭한 선택입니다.
TMM13i의 사양을 살펴봅시다.
TMM13i 전형적인 특성:
TMM13i의 대표적인 특징 중 하나는 8GHz에서 40GHz의 광범위한 주파수 범위에서 12.2의 매우 일관성 있는 변수 (Dk) 이다.이 특성은 미분 단계 길이 방법을 사용하여 정확하게 측정되었습니다..
공정 Dk, IPC-TM-650 2.로 측정5.5.5, 10GHz에서 12.85±0.35입니다.
명확하고 탄탄한 신호 전송을 보장하기 위해 TMM13i는 10 GHz에서 0.0019의 낮은 분산 요인을 자랑합니다.
전기 성능의 측면에서 TMM13i는 C/96/60/95 ASTM D257로 측정된 2000 Gohm를 초과하는 절연 저항을 나타냅니다. 또한 213 V/mil의 높은 전기 강도를 보여줍니다.IPC-TM-650 방법 2로 결정.5.6.2.
| 재산 | TMM13i | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 설계 | 12.2 | - | - | 8GHz에서 40GHz | 차차 단계 길이의 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 120.85±0.35 | Z | 10GHz | IPC-TM-650 2.5.5.5 | ||
| 분산 요인 (과정) | 0.0019 | Z | - | 10GHz | IPC-TM-650 2.5.5.5 | |
| 단열 저항 | >2000년 | - | 맙소사 | C/96/60/95 | ASTM D257 | |
| 전기 강도 (연속 강도) | 213 | Z | V/mil | - | IPC-TM-650 방법 2.5.6.2 | |
| 열 특성 | ||||||
| 다이렉트릭 상수의 열 계수 | - 70 | - | ppm/°K | -55°C ~ 125°C | IPC-TM-650 2.5.5.5 | |
| 분해 온도 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 열 확장 계수 - X | 19 | X | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Y | 19 | Y | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Z | 20 | Z | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 기계적 특성 | ||||||
| 열 스트레스 후 구리 껍질 강도 | 40.0 (0.7) | X,Y | 1kg/인치 (N/mm) | 용접 후 1 온스. EDC | IPC-TM-650 방법 2.4.8 | |
| 물리적 특성 | ||||||
| 수분 흡수 | 1.27mm (0.050") | 0.16 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125") | 0.13 | |||||
| 특수 중력 | 3 | - | - | A | ASTM D792 | |
| 납 없는 공정 호환성 | 네 | - | - | - | - | |
이러한 놀라운 전기적 특성은 TMM13i를 특히 고전압 시나리오에서 중요한 전기 고립이 필요한 응용 프로그램에 이상적인 선택으로 배치합니다.
열 특성에 관해서는 TMM13i는 IPC-TM-650 2로 측정된 폭 넓은 온도 범위에서 -70 ppm/°K의 다이 일렉트릭 상수의 열 계수를 나타냅니다.5.5.5.
ASTM D3850에 의해 결정된 425°C의 높은 분해 온도 (Td) 로, TMM13i는 고온 환경에서 사용하기에 예외적으로 적합합니다.
또한, TMM13i는 ASTM E 831 IPC-TM-650, 2에 의해 측정된 X 및 Y 방향으로 19 ppm/°K 및 Z 방향으로 20 ppm/°K의 낮은 열 확장 계수 (CTE) 를 나타냅니다.4.41그 동위원소 CTE는 구리의 CTE와 거의 일치합니다. 17 ppm/°K입니다. 이것은 구멍을 통해 높은 신뢰성을 가진 접착제를 생산 할 수 있으며 낮은 에치 수축 값을 보장합니다.
기계적 특성에 관해서는, TMM13i는 IPC-TM-650 방법 2에 의해 측정된 ED 구리 1 온스로 용접 float 후 구리 껍질 강도 4.0 lb/inch (0.7 N/mm) 를 자랑합니다.4.8.
수분 흡수와 관련하여, TMM13i는 ASTM D570에 의해 결정된 1.27mm (50mil) 두께에서 0.16%와 3.18mm (125mil) 두께에서 0.13%의 비율을 유지합니다.이것은 습한 조건에서 탄력성을 보여줍니다.
특이 중력은 3이고 납 없는 공정과 호환성 있는 TMM13i는 환경 친화적인 애플리케이션에 적합합니다.
TMM13i PCB를 위해, 우리는 단면 보드, 쌍면 보드, 다층 보드 및 하이브리드 유형을 포함한 다양한 옵션을 제공합니다.
우리의 TMM13i PCB는 다양한 두께로 제공되며, 20mL, 30mL, 60mL, 100mL, 200mL, 300mL와 같은 표준 옵션을 포함합니다.두께가 15mm에서 500mm까지의 두께로, 우리의 디자이너의 요구 사항을 충족.
철도 위에 완성 된 구리는 1 온스 또는 2 온스일 수 있습니다.
TMM13i의 최대 PCB 크기는 400mm × 500mm입니다. 단일 보드나 여러 디자인으로 구성된 패널이든, 우리는 우수한 품질과 정밀도를 보장합니다.
솔더 마스크 색상 옵션 녹색, 검은색, 파란색, 빨간색, 노란색 등
우리는 침수 금, HASL, 침수 은, 침수 진, ENEPIG, 맨 구리, OSP 및 순금과 같은 다양한 표면 마무리 옵션을 제공합니다.
| PCB 재료: | 세라믹 탄화수소 열연속 폴리머 복합물 |
| 명칭: | TMM13i |
| 다이렉트릭 상수: | 12.85 |
| 계층 수: | 싱글 사이드 PCB, 쌍면 PCB, 다층 PCB, 하이브리드 PCB |
| PCB 두께: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.7mm) |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 빨간색, 노란색 등 |
| 표면 마감: | 몰입 금, HASL, 몰입 은, 몰입 진, ENEPIG, Bare 구리, OSP, 순수한 금 접착 등 |
TMM13i 라미네이트 가공은 기존의 탄화물 도구를 사용하여 성공적으로 수행됩니다. 적절한 경로 조건과 도구 선택으로,도구의 수명은 TMM13i 회로 보드와 작업 할 때 250 직선 인치를 초과 할 수 있습니다..
주목할 점은 TMM13i 재료를 파는 것은 세라믹 필러의 가려움성 때문에 특정 안전 조치가 필요하다는 것입니다.우리는 높은 표면 속도 (> 500 SFM) 및 낮은 칩 부하 (0.002"/rev.) 를 사용하여 과도한 열 발생과 도구 마모를 방지합니다.
