| 하이 라이트: | 세라믹 PTFE 복합 PCB 블로그,25ml 고주파 PCB,고주파 PCB 기판 |
||
|---|---|---|---|

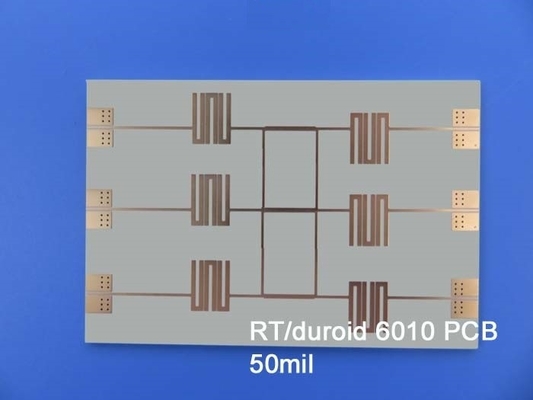

새로 선보인 PCB를 소개합니다. 로저 RT/Duroid 6010.2LM로 만들어졌습니다.이 PCB는 다양한 응용 프로그램의 요구를 충족하도록 설계되었습니다.이 PCB를 전자 프로젝트의 탁월한 선택으로 만드는 주요 사양과 이점을 탐구해 봅시다.
PCB 기판: 비교할 수 없는 성능과 신뢰성
로저 RT/더로이드 6010.2LM는 고급 세라믹-PTFE 복합체를 갖추고 있으며, 뛰어난 성능과 신뢰성을 보장합니다.이 기판은 높은 전기 효율을 제공합니다.성능에 영향을 미치지 않고 회로 크기를 줄일 수 있습니다. 10 GHz/23°C에서 0.0023의 낮은 소분 요인은 최소한의 신호 손실을 보장합니다.X-밴드 주파수 또는 그 이하에서 작동하는 애플리케이션에 이상적입니다..
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.25 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 10.7 | Z | 8GHz에서 40GHz | 차차 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -425 | Z | ppm/°C | -50°C~170°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 5 x 105 | 엠씨 | A | IPC 25.17.1 | |
| 표면 저항성 | 5 x 106 | 모 | A | IPC 25.17.1 | |
| 팽창성 특성 | ASTM D638 (0.1/분 팽창률) | ||||
| 영의 모듈 | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | A | |
| 최후의 압력 | 9 ~ 15 7 ~ 14 | X Y | % | A | |
| 압축 성질 | ASTM D695 (0.05/분) 스트레인 속도 | ||||
| 영의 모듈 | 2144 (311) | Z | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 47(6.9) | Z | MPa ((kpsi) | A | |
| 최후의 압력 | 25 | Z | % | ||
| 플렉서럴 모듈 | 4364 (633) 3751 (544) | X | MPa ((kpsi) | A | ASTM D790 |
| 극심 한 스트레스 | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | A | |
| 부하 하에서의 변형 | 0.26 13 | Z Z | % | 24hr/50°C/7MPa 24hr/150°C/7MPa | ASTM D261 |
| 수분 흡수 | 0.01 | % | D48/50°C 0.050" (1.27mm) 두께 | IPC-TM-650 2.6.2.1 | |
| 열전도성 | 0.86 | W/m/k | 80°C | ASTM C518 | |
| 열 팽창 계수 | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| 밀도 | 3.1 | g/cm3 | ASTM D792 | ||
| 특정 열 | 1.00(0.239) | j/g/k (BTU/ib/OF) |
계산 | ||
| 구리 껍질 | 12.3 (2.1) | pli (N/mm) | 용매 플라트 후 | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
극도의 열 및 환경 안정성
TGA 테스트에 따르면 500°C 이상의 Td (분해 온도) 로 RT/duroid 6010.2LM는 뛰어난 열 안정성을 제공합니다.까다로운 조건에서도 안정적인 작동을 보장합니다.수분 흡수율은 0.01%에 불과하며 습한 환경에서도 일관된 전기 성능을 보장합니다.24ppm/°C (Y축), 47 ppm/°C (Z축) 는 차원 안정성과 다른 구성 요소와의 호환성을 제공합니다.
최적의 성능과 다양성을 위한 특징
RT/duroid 6010.2LM는 성능과 다재다능성을 향상시키기 위해 설계된 몇 가지 기능을 제공합니다. 튼튼한 εr 및 두께 조절은 반복 가능한 회로 성능을 보장합니다.일관성 있고 신뢰할 수 있는 결과를 허용기판은 우수한 전도성과 신호 무결성을 보장하기 위해 표준 및 역 처리 된 전자기 퇴적 된 구리 엽으로 덮여 있습니다.다층 보드의 신뢰할 수 있는 접착 된 구멍은 원활한 연결과 효율적인 신호 전송을 가능하게합니다..
| PCB 재료: | 세라믹-PTFE 복합재료 |
| 지정자: | NT2기능기능 |
| 다이렉트릭 상수: | 10.2 ±0.25 (처리) 10.7 (설계) |
| 계층 수: | 1층, 2층 |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께: | 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 바카라 구리, HASL, ENIG, 몰입 틴, 몰입 은, OSP. |
사양에 대한 정확한 건설 세부 사항
이 2층 딱딱한 PCB 구조는 35μm의 두께의 구리 층으로 구성되어 0.635mm (25mil) RT/duroid 6010.2LM 코어를 샌드위치합니다.34mm x 18mm의 완성된 보드 크기는 컴팩트한 형태 요소를 제공합니다., 정밀 제조를 위해 +/- 0.15mm의 허용량으로 최소 14/10mls의 흔적 / 공간과 최소 0.25mm의 구멍 크기로이 PCB는 복잡한 회로 디자인을 수용합니다.완성된 판 두께 00.8mm, 1oz (1.4mls) 외부 계층 구리 무게, 20 μm를 통해 접착 두께는 견고한 구조와 신뢰할 수있는 성능을 보장합니다.
추가 사양 및 적용
이 PCB는 몰입 금 표면 마무리, 파란색 상단 용접 마스크, 하얀 상단 실크 스크린을 자랑하며 전문적이고 시각적으로 매력적인 외관을 제공합니다.50 오함 임피던스 제어로 14 밀리 / 10 밀리 트랙 / 간격, 이 PCB는 고주파 애플리케이션에 최적화되어 있습니다. 그것은 가장 높은 품질 표준을 보장하기 위해 배송 전에 100% 전기 테스트를 통과합니다.
전 세계적으로 사용가능한 RT/Duroid 6010.2LM는 다양한 산업과 응용 분야에 적용됩니다.항공기 충돌 방지 시스템, 또는 지상 레이더 경보 시스템, 이 PCB는 특별한 성능과 신뢰성을 가진 프로젝트를 지원합니다.
우리의 전용 판매 팀 sales10@bichengpcb.com에 연락 기술 문의 또는 응용 프로그램에서 RT/duroid 6010.2LM의 가능성을 탐구하기 위해.로저 RT/더로이드 6010로 고성능 PCB의 힘을 경험하세요.2LM로 여러분의 디자인을 새로운 성공으로 이끌 수 있습니다.
