소재: | F4BTMS350 | PCB 사이즈: | 76mm x 76mm |
---|---|---|---|
구리 중량: | 35 um | 표면 마감: | HASL(열풍 납땜 수준) |
하이 라이트: | 1OZ 6.35mm F4BTMS350 RF PCB,6.35mm F4BTMS350 RF PCB,HASL RF PCB 보드 |

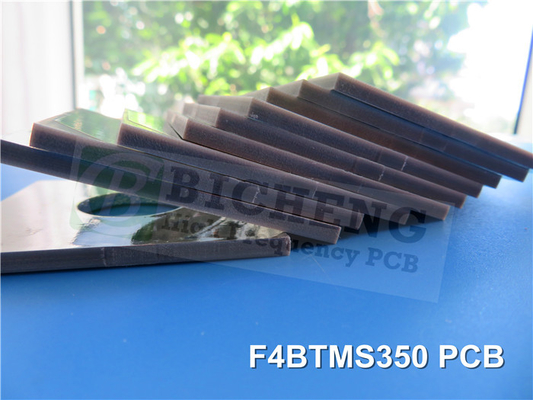

F4BTMS350로 만든 새로 선적된 PCB, 고주파 애플리케이션에 사용하도록 설계되었습니다.F4BTMS350 기판은 초미세한 유리 섬유 천과 폴리테트라플루오레틸렌 樹脂과 혼합된 특수 엔지니어링 나노 세라믹의 독특한 혼합물을 사용합니다.이 조합은 유리 섬유가 전자기 파동 전파에 미치는 부정적인 영향을 완화시켜 다이렉트릭 손실을 줄이고 차원 안정성을 향상시킵니다.그리고 최소화 된 X/Y/Z 애니소트로피첨단 재료 구성은 더 넓은 사용 가능한 주파수 범위, 향상 된 전기 강도 및 향상 된 열 전도성을 가능하게합니다.F4BTMS350는 뛰어난 낮은 열 팽창 계수와 안정적인 다이 일렉트릭 온도 특성을 보여줍니다., 다양한 환경 조건에서 최적의 성능을 보장합니다.
F4BTMS350 PCB의 주요 특징:
F4BTMS350 PCB의 놀라운 기능으로 여러분의 전자 설계의 잠재력을 풀어보세요.
다이전트릭 상수 (Dk): 10GHz에서 Dk 3.5로 뛰어난 신호 무결성과 정확한 전송 능력을 경험합니다.
분산 요인: 10GHz에서 0.0016, 20GHz에서 0.0019 및 20GHz에서 0.0024의 낮은 분산 요인으로 신호 손실을 최소화하고 성능을 극대화합니다.
열 안정성: F4BTMS350 PCB는 -55 °C에서 288 °C의 넓은 온도 범위에서 10 ppm/°C (x축), 12 ppm/°C (y축), 및 20 ppm/°C (z축) 의 CTE로 주목할만한 열 안정성을 제공합니다.
낮은 열 계수: -55 °C에서 150 °C 사이의 -39 ppm/°C에서 낮은 Dk 열 계수와 함께 우수한 열 안정성에서 혜택을 얻습니다.
높은 열전도: 효율적인 열 분비를 촉진하고 0.6 W/mk의 높은 열전도로 최적의 온도 조건을 유지합니다.
수분 흡수: 단 0.03%의 수분 흡수율로 장기적인 신뢰성과 성능을 보장합니다.
PCB 스택업 및 건설 세부 사항:
정확성과 내구성을 염두에 두고 설계된 F4BTMS350 PCB는 다음과 같은 스택업 및 구조 세부 사항을 제공합니다.
보드 크기: F4BTMS350 PCB는 76mm x 76mm를 측정하여 구성 요소 배치 및 회로 설계에 충분한 공간을 제공하며 허용 범위는 +/- 0.15mm입니다.
최소 추적/공간: 6/7mls의 최소 추적/공간 요구 사항으로 복잡한 설계와 정확한 라우팅을 가능하게 합니다.
최소 구멍 크기: 소형 구성 요소를 수용하고 최소 구멍 크기가 1.5mm로 조립을 원활화합니다.
완성된 보드 두께: F4BTMS350 PCB는 6.42mm의 완성된 보드 두께를 자랑하며 견고함과 신뢰성을 보장합니다.
표면 완화: PCB는 신뢰할 수 있고 널리 사용되는 뜨거운 공기 용접 수준 (HASL) 표면 완화를 갖추고 있으며 우수한 용접성과 조립을 쉽게 보장합니다.
실크스크린 및 솔더 마스크: F4BTMS350 PCB에는 상단 또는 하단 실크스크린 또는 솔더 마스크가 포함되어 있지 않으며 깨끗하고 미니멀한 외관을 제공합니다.
전기 테스트: 각 PCB는 배송 전에 엄격한 100% 전기 테스트를 통해 최적의 기능과 성능을 보장합니다.
전형적인 응용 프로그램:
F4BTMS350 PCB는 다음과 같은 광범위한 까다로운 응용 분야에서 탁월합니다.
항공우주 장비: F4BTMS350의 높은 신뢰성 성능으로 우주 및 객실 애플리케이션을 포함한 항공우주 장비의 엄격한 요구 사항을 충족합니다.
마이크로파 및 RF 응용 프로그램: 우수한 성능을 가능하게하는 마이크로파 및 RF 시스템에서 증강 된 신호 전송 및 효율성을 경험하십시오.
레이더 시스템: F4BTMS350 PCB는 군사 레이더 애플리케이션에 탁월한 선택이며 낮은 간섭과 신뢰할 수있는 신호 전파를 제공합니다.
안테나 시스템: 공급 네트워크에서 단계 민감 안테나 및 단계 배열 안테나까지 F4BTMS350는 최적의 성능과 신호 무결성을 제공합니다.
위성 통신: F4BTMS350 PCB가 까다로운 환경에서 우수한 위성 시스템에서 안정적이고 신뢰할 수있는 통신을 보장합니다.
비교할 수 없는 성능을 발견하세요:
최첨단 기능, 견고한 구조, 그리고 전 세계 사용 가능성으로, F4BTMS350 PCB는 전자 발전의 정점을 나타냅니다.레이더 시스템, 또는 고주파 애플리케이션, 당신은 F4BTMS350에 비평할 수 없는 성능과 신뢰성을 제공하기 위해 의존 할 수 있습니다.PCB 기술의 미래를 받아들이고 F4BTMS350로 전자 설계의 진정한 잠재력을 풀어주십시오.
