| 소재: | S1000-2M (FR-4), R-F777 (폴리마이드) | PCB 사이즈: | 112mm x 54mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 구리 중량: | 내부 층 18um, 외부 층 35um | 표면 마감: | 침지 금 |
| 레이어 총수: | 6-레이어 | PCB 두께: | 1 밀리미터 |
| 하이 라이트: | 1mm 딱딱한 플렉스 PCB,다층 단단한 플렉스 PCB,몰입 금 튼튼한 플렉스 PCB |
||

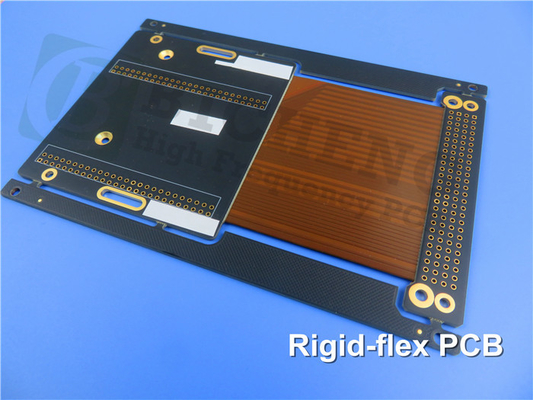

우리의 S1000-2M (FR-4) Rigid-Flex PCB로 PCB 기술의 최신 혁신을 경험하십시오.이 최첨단 회로판 은 딱딱 한 회로판 의 강도 와 안정성 과 유연 한 회로판 의 유연성 을 결합 해 준다, 비교할 수 없는 디자인 가능성과 향상된 성능을 제공합니다.S1000-2M (FR-4) Rigid-Flex PCB를 다음 프로젝트의 이상적인 선택으로 만드는 주목할만한 기능과 이점에 대해 살펴 보겠습니다.
유연 회로 정의:
우수한 제조 과정:
이 S1000-2M (FR-4) Rigid-Flex PCB는 최첨단 제조 공정을 사용하여 세심하게 제작되었습니다.최적의 성능과 신뢰성을 보장합니다..
유연 회로는 폴리아미드 같은 유연한 기판을 사용하여 제조되며 뛰어난 유연성과 내구성을 보장합니다.
고품질 FR-4 소재로 만든 딱딱한 보드는 구조적 지원을 제공하고 전자 부품들을 정밀하게 장착합니다.
원활한 상호 연결:
유연한 회로 구간은 딱딱한 보드에 원활하게 결합되어 원활한 상호 연결과 전기 신호의 효율적인 전송을 가능하게합니다.
딱딱 한 구간 에 삽입 된 접착 된 구멍 들 은 신뢰성 있는 전기 연결 을 촉진 하여 최적 의 성능 과 신호 무결성 을 보장 한다.
주목 할 만한 특징:
S1000-2M (FR-4) 딱딱한 판 특징:
납 없는 호환성 FR-4 라미네이트는 환경 규정을 준수합니다.
180°C (DSC) 의 Tg로 PCB는 뛰어난 열 저항을 나타내며 까다로운 응용 분야에 적합합니다.
아래 Z축 CTE (열적 팽창 계수) 는 보드에 대한 스트레스를 최소화하여 장기적인 신뢰성을 향상시킵니다.
우수한 구멍 신뢰성 및 CAF (전도성 아노드 필라멘트) 방지 성능은 안정적이고 견고한 작동을 보장합니다.
낮은 수분 흡수력과 우수한 기계적 처리 가능성은 PCB의 내구성 및 제조 용이성에 기여합니다.
R-F777 (폴리마이드) 플렉스 회로 특징:
유연한 회로 섹션은 뛰어난 특성으로 알려진 고품질 R-F777 (폴리마이드) 재료로 구성됩니다.
25μm에서 75μm까지의 폴리마이드 두께 옵션은 다양한 설계 요구 사항을 충족시킵니다.
ED 구리 및 RA 구리를 가진 구리 유형은 12μm에서 35μm까지의 두께로 제공됩니다. 다양한 응용에 유연성을 제공합니다.
18.5-19.7ppm/K의 열 확장 계수 (CTE) 는 온도 변동에도 차원 안정성을 보장합니다.
350°C의 높은 Tg 값과 280-350°C의 용접 저항이 플렉스 회로를 극한의 작동 조건에서도 신뢰할 수있게 만듭니다.
UL 94V-0 염화성 등급은 안전과 산업 표준을 보장합니다.
우수한 스택업과 건설:
6층 튼튼한 플렉스 PCB:
S1000-2M (FR-4) Rigid-Flex PCB는 딱딱하고 유연한 층을 결합한 정교한 6층 스택업을 갖추고 있습니다.
적절한 두께의 구리 층은 최적의 전도성과 신호 무결성을 보장합니다.
4층 플렉스 섹션의 공기 격차는 구조적 안정성을 유지하면서 유연성을 제공합니다.
스택업 디자인은 고성능 애플리케이션의 요구 사항을 충족시키기 위해 최적화되었습니다.
정확한 건설 세부 사항:
112mm x 54mm의 보드 크기는 다양한 프로젝트에 대한 컴팩트하지만 다재다능한 솔루션을 제공합니다.
5/5 밀리미터의 최소 추적 공간은 복잡한 회로와 정확한 신호 라우팅을 허용합니다.
최소 0.50mm의 구멍 크기는 부품의 원활한 통합을 가능하게합니다.
1.0mm의 완성된 보드 두께 (0.22mm의 플렉스 부분 두께) 는 내구성과 공간 제약 사이의 완벽한 균형을 이룬다.
침몰 금 표면 완화는 우수한 용접성과 부식 저항성을 보장합니다.
흰색의 상단 실크 스크린은 조립과 검사를 쉽게 하기 위해 구성 요소를 명확하게 식별 할 수 있습니다.
매트 블랙의 상단과 하단 용접 마스크는 효과적인 보호 및 단열을 제공합니다.
각 PCB는 배송 전에 100% 전기 테스트를 거쳐 제품의 품질과 신뢰성을 보장합니다.
타협하지 않는 품질과 전 세계 가용성:
IPC-클래스-2 표준을 준수하면 우수한 제조 및 신뢰성을 보장합니다.
우리의 S1000-2M (FR-4) Rigid-Flex PCB는 전 세계적으로 사용 가능하며 모든 곳에서 고객에게 접근성을 보장합니다.
컴퓨터와 통신, 자동차 전자제품 등 다양한 용도로 PCB를 사용할 수 있습니다.
S1000-2M (FR-4) Rigid-Flex PCB로 유연한 회로의 잠재력을 발휘합니다.그리고 글로벌 가용성으로 여러분의 프로젝트를 성공의 새로운 높이로 끌어올릴 수 있습니다..
