제품 상세 정보:
|
| 재료: | F4BTD350S | PCB 크기: | 79mm × 110mm (공차 ±0.15mm, 1개) |
|---|---|---|---|
| 레이어 수: | 2 층 | PCB 두께: | 0.6mm |
| 솔더 마스크: | 검은색 | 실크 스크린: | 하얀색 |
| 표면 마감: | 이머젼 골드 | 구리 무게: | 1oz(1.4mils) 외부 구리층 |
| 강조하다: | 1mm 딱딱한 플렉스 PCB,다층 단단한 플렉스 PCB,몰입 금 튼튼한 플렉스 PCB |
||

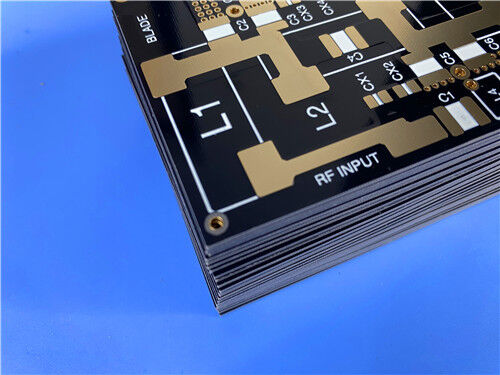

이 2층 F4BTD350S 딱딱한 고주파 PCB는 차세대 고전력 RF 회로판으로 낮은 삽입 손실과 높은 열 소모 시나리오를 위해 설계되었습니다.혁신적인 F4BTD350S 고열전도성 세라믹으로 채워진 PTFE 기판과 표준 1온스 외부 구리 층으로 만들어졌습니다.이 가벼운 딱딱한 PCB는 얇은 0.6mm의 완성된 보드 두께와 신뢰할 수 있는 몰입 금 표면 완비를 갖추고 있습니다.그리고 극적으로 안정적인 열 확장 성능이 PCB는 고전력 RF 장비, 전력 증폭기 및 산업용 난방 시스템에 탁월합니다.
F4BTD350S 는 무엇입니까?
F4BTD350S는 고성능의 유리섬유 천으로 강화된 프리미엄 고주파 PTFE 기판이며 거대한 고열전도 세라믹 필러로 부화되었습니다.고전력용으로 특별히 개발된, 고온, 그리고 장기간 작동하는 환경, 이 새로운 세대의 재료는 극히 낮은 신호 손실과 우수한 열 분산 능력을 완벽하게 균형 잡습니다.전통적인 고주파 기판의 일반적인 과열 및 신호 약화 문제를 해결하는 것.
Dk 3의 핵심 내재 매개 변수와 함께5, Df 0.0016 @ 10GHz, 및 1.25W / MK의 열 전도성, F4BTD350S는 마이크로 웨브 전력 견딜 수성을 크게 증가시키고 전자 장치의 서비스 수명을 연장합니다.그 탁월 한 열 안정성 은 높은 온도 조건 에서 계속적이고 안정적 인 작동 을 가능하게 하며, 동시에 장비 유지 보수 비용 을 줄여 준다또한 이 재료는 낮은 열 팽창 계수, 탁월한 차원 안정성, 그리고 높은 전기 단열 강도를 가지고 있으며, PCB 제조성을 크게 향상시킵니다.뚫린 구멍의 신뢰성, 용접 성능, 부품 일치 정확성 및 환경 적응성. 다층 PCB 쌓기, 백플레인 처리, 밀도 구멍 제조 및 얇은 선 회로 생산을 지원합니다.우수한 포괄적인 처리성을 제공합니다..
F4BTD350S의 핵심 성능
F4BTD350S는 저손실 전기 성능, 업계 최고의 열 전도성,고전력 RF 및 산업용 고주파 장비의 엄격한 요구 사항을 완전히 충족합니다.:
안정적 다이전트릭 상수 (Dk): 10GHz에서 3.5±0.07의 정확한 다이전트릭 상수를 유지한다.높은 주파수 회로 설계에 대해 매우 일관성 있는 임피던스 제어와 정확한 신호 전송을 보장합니다.
극저분산 요인 (Df): 10GHz에서 0.0016의 극저손실 접합을 특징으로하며, 고주파 삽입 손실을 효과적으로 최소화하고 전력 전송 효율을 극대화합니다.
업계 최고 열전도: 1.25W/MK의 높은 열전도를 제공합니다.과열로 인한 성능 저하를 피하기 위해 고전력 RF 회로에서 생성되는 열을 빠르게 분산합니다.
극저한 안이소트로프 열 확장: -55°C ~ 288°C 범위에서 11ppm/°C (X축), 10ppm/°C (Y축), 40ppm/°C (Z축) 의 낮은 CTE 값을 자랑합니다.극한 온도 사이클에서 판 왜곡과 구조 변형을 효과적으로 방지합니다.
안정적 다이전트릭 온도 특성: -45ppm/°C (-55°C ~ 150°C) 에서 낮은 열 계수인 Dk를 달성한다.변동성 온도 환경에서 변동없이 안정적인 전기 매개 변수를 보장합니다.
높은 전기 안전 성능: 600V의 높은 비교 추적 지수 (CTI) 를 갖추고 있으며, 장기간 고전력 작동을 위해 우수한 단열 및 추적 저항을 제공합니다.
낮은 습도 감수성: 습한 작업 조건으로 인한 전기 매개 변동을 피하는 ≤0.05%의 습도 흡수율을 제어합니다.
높은 방화 retardant: 엄격한 UL-94 V0 방화 retardant 표준을 충족, 산업 및 고전력 전자 장비의 안전하고 안정적인 작동을 보장
주요 PCB 제조 사양
| 파라미터 항목 | 특정 사양 |
| 기본 재료 | F4BTD350S 고열전도성 세라믹으로 채워진 PTFE 고주파 기판 |
| 계층 수 | 2층 (이중면 단단한 PCB 구조) |
| 보드 크기 | 79mm × 110mm (±0.15mm 허용, 1개) |
| 최소 추적/공간 | 7/9 밀리 |
| 최소 구멍 크기 | 00.6mm |
| 디자인 을 통해 | 장님 비아스가 없습니다. |
| 완성된 보드 두께 | 00.6mm |
| 완성 된 구리 무게 | 1 온스 (1.4 밀리) 외부 구리 층 |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 잠수 금 |
| 실크 스크린 | 하얀색 위쪽 실크 스크린, 아래쪽 실크 스크린이 없습니다. |
| 용접 마스크 | 검은 윗쪽 용접 마스크, 아래쪽 용접 마스크가 없습니다 |
| 품질 테스트 표준 | 100%의 전력 테스트가 운송 전에 수행되었습니다. |
2층 F4BTD350S PCB 스택업 구조
| 계층 순서 | 소재 사양 | 두께 | 핵심 기능 |
| 외층 1 (위) | 전도력 있는 구리 포일 | 35μm | 고전력 RF 신호 전송 및 SMT 부품 용접 플랫폼 |
| 원자력 다이 일렉트릭 층 | F4BTD350S 고열전도 복합핵 기판 | 0.508mm | 저손실 다이렉트릭 격리, 효율적인 열 전도성, 극 안정적인 온도 내성 다이렉트릭 성능 |
| 외층 2 (아래쪽) | 전도력 있는 구리 포일 | 35μm | 구조적 안정성 및 전체 열 방출을 균형 잡는 보조 회로 전송 계층 |
PCB 통계
| 파라미터 항목 | 특정 가치 |
| 구성 요소 | 18 |
| 전체 패드 | 22 |
| 뚫린 패드 | 10 |
| 최고 SMT 패드 | 12 |
| 아래쪽 SMT 패드 | 0 |
| 비아 | 6 |
| 망 | 2 |
허용된 그림 형식:우리는 글로벌 고객으로부터 표준 Gerber RS-274-X 디자인 파일을 받아 이 보편적인 산업 표준 형식은 정확한 기술 평가, 맞춤 가격 표,그리고 정밀 생산을 효율화, 모든 국제 PCB 사용자 정의 프로젝트에 대한 효율적이고 오류 없는 기술 협력을 보장합니다.
생산 품질 표준:모든 F4BTD350S 고전력 고주파 PCB는 IPC-Class-2 산업 신뢰성 규격에 엄격하게 따라 제조 및 검사됩니다.엄격한 표준화 된 생산 및 품질 관리 작업 흐름은 모든 팩에서 우수한 차원 정확성과 안정적인 전기 및 열 성능을 보장합니다..
글로벌 공급 서비스:전 세계 고객들은 독점적인 주문을 위해 Gerber 파일을 제출할 수 있습니다.전문적인 기술 검증을 포함한 완전한 원스톱 서비스, 정밀 제조, 포괄적 인 품질 검사 및 글로벌 물류 배달.
일반적인 응용 시나리오
극히 낮은 다이렉트릭 손실, 업계 최고의 열 전도성, 높은 전력 내성, 그리고 우수한 고온 안정성F4BTD350S 2층 PCB는 고전력 RF 및 산업용 고주파 장비에 널리 사용됩니다.:
고전력 RF 시스템: 장기간 안정적인 작동을 요구하는 고전력 전파 신호 처리 장비
전력 증폭기 모듈: 높은 열을 생성하고 낮은 신호 손실을 요구하는 고주파 전력 증폭기
고주파 안테나: 높은 출력 전력 요구 사항이 있는 산업 및 RF 통신 안테나 시스템
산업용 난방장비: 전문 고주파 산업용 난방장치 및 열처리장치
RF 비동기 부품: 고전력 마이크로파 시스템용 고성능 결합기, 필터 및 전력 분할기
