| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

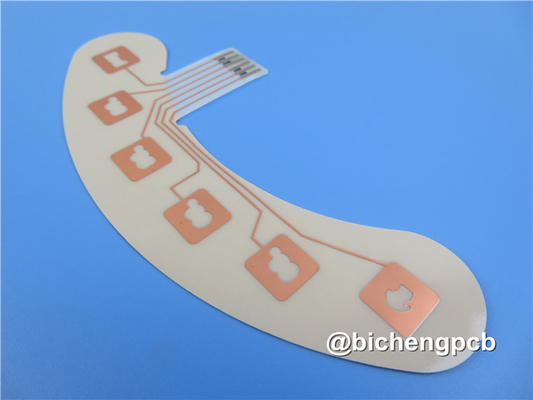

SF201 - 단면 접착성 없는 유연한 구리 접착 래미네이트로 만들어진 우리의 새로 선보인 PCB를 소개합니다. 이 PCB는 고품질의 폴리마이드 유연 PCB 물질을 사용하여 제작되었습니다.뛰어난 성능과 내구성을 보장합니다.- 10GHz/23°C에서 3.51의 다이전트릭 상수 (Dk) 와 같은 주파수와 온도에서 0.0059의 분산 인수를 가진이 PCB는 신뢰할 수 있는 신호 전송과 최소한의 신호 손실을 보장합니다..
주요 이점:
우수한 용접 신뢰성, 차원 안정성, 화학 저항성
뛰어난 유연성과 전기적 특성
알로겐이 없고 EU RoHS 지침을 준수합니다.
RA 구리 필름과 역처리 필름의 옵션
다양한 구리 무게 옵션: 12μm, 18μm, 35μm, 70μm.
폴리마이드 두께 옵션: 12.5μm, 20μm, 25μm
EU RoHS 지침과 호환되며, Pb, Hg, Cd, Cr6+, PBB, PBDE 등이 없습니다.
FPC 스택업:
SF201는 다음과 같은 스택업으로 단층 유연 PCB입니다.
구리층: 35μm
폴리마이드 코어 SF201: 0.025 mm
FPC 건설 세부 사항:
보드 크기: 200mm x 150mm (15PCS), 허용 범위 +/- 0.15mm.
최소한의 흔적/공간: 4/4 밀리
최소 구멍 크기 0.3mm
맹인 비아스는 없습니다.
완성된 보드 두께: 0.13mm
완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층에.
표면 완성도: 몰입 금
최고 실크스크린: 흰색.
아래쪽 실크스크린: 하나도 없습니다.
최상위 솔더 마스크: 노란색 커버레이.
바닥 용접 마스크: 노란색 커버 레이.
100% 전기 테스트: 각 PCB는 배송 전에 전폭적인 전기 테스트를 받는다.
이 유연 PCB는 17 개의 구성 요소로 구성되어 있으며 총 23 개의 패드가 있습니다. 이 구조에는 단층 유연 PCB이기 때문에 구멍 패드가 없습니다.PCB의 상단에는 23 개의 표면 마운트 기술 (SMT) 패드가 있습니다., 아래쪽에는 SMT 패드가 없습니다. 설계에는 비아가 없습니다. PCB는 하나의 전기 연결 또는 신호 경로를 나타냅니다.이 통계는 SF201 유연 PCB의 주요 특징과 레이아웃을 간결하게 설명합니다..
그림과 표준:
이 유연한 PCB는 Gerber RS-274-X 아트워크 파일을 수용하고 IPC-Class-2 표준을 준수하여 고품질의 제조 및 성능을 보장합니다.전 세계 고객들에게 접근성을 제공.
전형적인 응용 프로그램:
SF201는 다음과 같은 광범위한 응용 분야에 적합합니다.
컴퓨터.
휴대전화
디지털 카메라
VCR.
평면 화면
장비와 도구
자동차 전자제품
이 유연한 PCB의 신뢰성과 유연성을 경험하세요.SF201는 뛰어난 성능을 제공하고 엄격한 품질 기준을 충족합니다..
|
|
