| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
로저 RO3006는 세라믹으로 채워진 PTFE 복합 라미네이트로 다양한 고주파 애플리케이션에 특별한 전기 및 기계적 안정성을 제공하기 위해 설계되었습니다.이 첨단 회로 재료는 광범위한 온도에서 안정적인 변압 (Dk) 을 제공합니다., 방온 근처 PTFE 유리 재료에서 발생할 수있는 Dk 단계 변화를 제거합니다.
주요 특징:
10GHz와 23°C에서 6.15 ± 0.15의 변전
분산 인수는 10 GHz와 23°C에서 0.002
열분해 온도 (Td) 500°C 이상
열전도 0.79 W/mK
수분 흡수율 0.02%
열 확장 계수 (CTE):
X축: 17ppm/°C
Y축: 17ppm/°C
Z축: 24ppm/°C
| RO3006 전형적 가치 | |||||
| 재산 | RO3006 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 60.15±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 6.5 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.002 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -262 | Z | ppm/°C | 10 GHz -50°C150까지°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.27 0.15 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 105 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 105 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 1498 1293 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.86 | j/g/k | 계산 | ||
| 열전도성 | 0.79 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55 ~ 288)°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °CTGA | ASTM D 3850 | ||
| 밀도 | 2.6 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 7.1 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
이점:
다층 보드 설계에 이상적으로 다양한 다이 일렉트릭 상수에서 균일한 기계적 특성
에포크시 유리 다층 보드 하이브리드 디자인과 함께 사용하기에 적합합니다.
낮은 평면 내 팽창 계수, 더 안정적인 표면 장착 조립을 위해 구리
탁월한 차원 안정성, 온도 변화에 민감한 응용 프로그램에 적합
양량 제조 공정으로 인한 경제적인 라미네이트 가격 결정

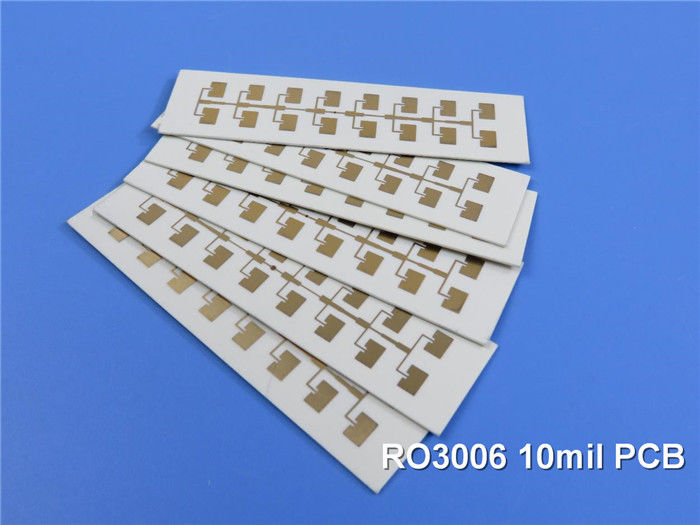

이 2층 딱딱한 PCB는 0.254 mm (10 mil) 로저스 RO3006 기판과 35 μm 구리 층을 갖추고 있습니다. 보드의 크기는 63.44 mm x 48.5 mm이며 완성 두께는 0.3 mm입니다.PCB는 최소 4/4mL의 흔적/공간이 있습니다.최소 0.3mm의 구멍 크기와 몰입 금 표면 마감.
IPC-Class-2 표준을 충족합니다. RO3006 PCB는 자동차 레이더, 글로벌 위치 위성 안테나,셀룰러 통신 시스템, 무선 통신용 패치 안테나, 직접 방송 위성, 케이블 시스템에서 데이터 링크, 원격 계측기 리더 및 전력 배기판.
| PCB 용량 (RO3006) | |
| PCB 재료: | 세라믹으로 채워진 PTFE 복합물 |
| 명칭: | RO3006 |
| 다이렉트릭 상수: | 6.15 |
| 분산 요인 | 0.002 10GHz |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 라미네이트 두께: | 5밀리 (0.127mm), 10밀리 (0.254mm), 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금 접착 등 |
RO3006의 잠재력을 발휘하는 것
상위 판매 관리자로서, 저는 RO3006를 여러분께 소개합니다. 고주파 전자계의 풍경을 변화시킬 수 있는 혁명적인 회로판 (PCB) 재료입니다.뛰어난 성능과 비교할 수 없는 다재다능성RO3006는 최첨단 기술의 영역에서 가능한 한 한계를 밀어내고자 하는 엔지니어와 제조업체에 대한 선택의 방법입니다.
RO3006의 비교할 수 없는 다이 일렉트릭 특성
RO3006의 탁월한 성능의 핵심은 그 탁월한 변압성 특성입니다. 이 물질은 10 GHz에서 6.15 ± 0.05의 변압성 상수 (Dk) 를 자랑합니다.광범위한 주파수에서 일관되고 신뢰할 수 있는 신호 전송을 보장합니다.이 수준의 정확성과 일관성은 심지어 가장 작은 변동이 회로 성능에 중대한 영향을 미칠 수 있는 고주파 애플리케이션에서 매우 중요합니다.
RO3006의 낮은 분산 요인으로 신호 손실을 최소화
RO3006 는 그 의 인상적 인 변압 성질 을 보완 하여 10 GHz 에서 0.002 인 낮은 분산 인수 (Df) 로도 빛난다. 이 놀라운 특성 은 신호 손실 을 최소화 해 준다.고속 디지털 및 RF 애플리케이션을 위한 효율적인 전력 전송 및 향상된 신호 무결성을 가능하게 하는안테나, 레이더 시스템 또는 고속 데이터 링크를 설계하든, RO3006는 회로가
비교할 수 없는 효율성과 신뢰성
신뢰성 있는 성능을 위한 열 안정성 확보
고주파 전자제품의 세계에서는 열 안정성이 가장 중요합니다. RO3006는 이 부분에서 우수합니다.열전압상수 (-262ppm/°C) 가 낮은데, 광범위한 온도 범위에서 일관된 성능을 보장합니다.이 열 안정성 때문에 RO3006는 온도 변동이 민감한 전자 장치에 피해를 줄 수 있는 까다로운 환경에 이상적인 선택이 됩니다.
차원 안정성: 고주파 설계에서 정확성을 유지
고주파 PCB 설계의 핵심은 정밀성입니다. RO3006은 이 부분에서도 뛰어난 차원 안정성을 보여줍니다.X축과 Y축의 차원 변화는 0에 불과합니다.IPC-TM-650 2에 따라 조건 A에서 각각.27 mm/m 및 0.15 mm/m2.4 표준. 이 차원 정밀도 수준은 고주파 회로들이 의도된 성능 특성을 유지하도록 보장합니다.어려운 제조 및 환경 조건에도 불구하고.
납 없는 호환성: 현대 제조업에 원활한 통합
오늘날 친환경적인 세계에서 납 없는 제조 공정은 산업 표준이 되었습니다. RO3006는 이러한 현대적인 생산 라인과 완전히 호환됩니다.원활한 통합을 보장하고 비용이 많이 드는 해결 방법이나 맞춤형 솔루션의 필요성을 제거.
다재다능 한 응용: 고주파 전자 장치 를 강화 하는 것
RO3006의 뛰어난 성능 특성으로 인해 다양한 고주파 애플리케이션에 적용될 수 있는 다재다능한 재료입니다.무선 통신 시스템용 안테나와 RF 회로에서 데이터 센터 및 통신 인프라용 고속 디지털 회로까지RO3006는 최첨단 기술의 영역에서 가능한 한 한계를 확장하려는 엔지니어와 제조업체의 신뢰할 수있는 파트너입니다.
수석 영업 관리자로서 저는 RO3006의 잠재력을 최대한 발휘하고만약 여러분이 고주파 전자제품을 새로운 수준으로 끌어올릴 준비가 되어 있다면RO3006는 당신이 기다리고 있던 해결책입니다.
|
|
