| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

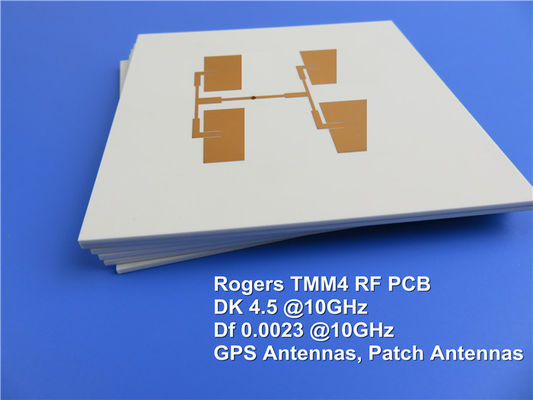

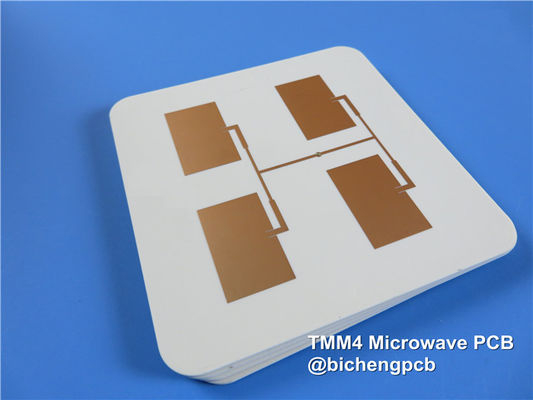

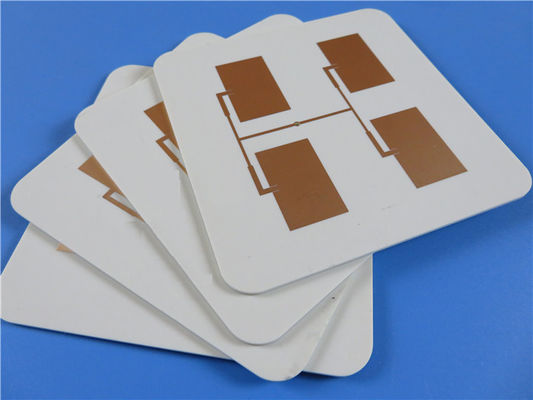

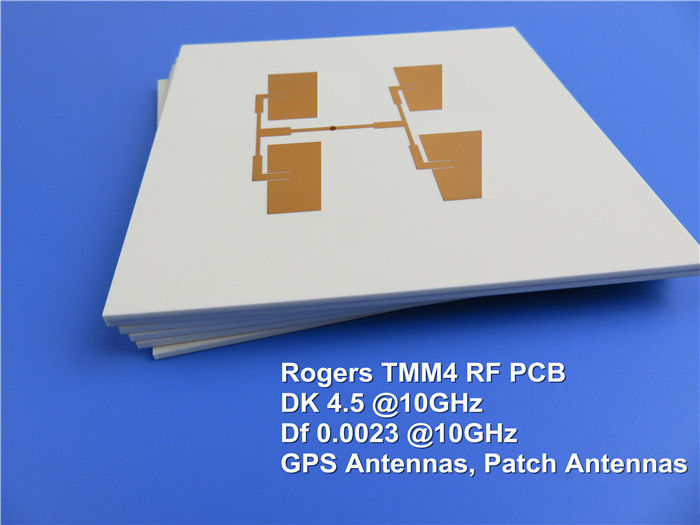

로저 TMM4 를 이해 함: 우월 한 재료
로저스 TMM4는 세라믹과 전통적인 PTFE 라미네이트의 최고의 특성을 결합한 열성 마이크로 웨브 재료입니다.스트립 라인 및 마이크로 스트립 애플리케이션에서 높은 장착된 구멍 신뢰성을 위해 특별히 설계된, TMM4는 세라믹, 탄화수소 기반 폴리머 복합물에서 설계되었습니다.이 혁신적인 재료는 종종 세라믹과 PTFE에 필요한 전문 생산 기술없이 강력한 기계적 특성과 예외적인 화학 저항을 제공합니다..
로저스 TMM4 PCB의 주요 특징
1. 다이렉트릭 특성
TMM4 PCB는 10 GHz에서 4.5 ± 0.045의 변전적 상수 (Dk) 를 나타냅니다. 이는 효과적인 신호 전송에 필수적입니다. 이 특성은 신호 전파에 대한 정밀한 통제를 허용합니다.,고주파 애플리케이션에서 매우 중요합니다. 또한, 변압 변수는 8GHz에서 40GHz 범위에서 4.7까지 도달 할 수 있으며, 다양한 RF 애플리케이션에 매우 유연합니다.
2낮은 분산 요인
분산 인수 (Df) 는 10 GHz에서 0.002이며, TMM4 PCB는 신호 전송 중에 에너지 손실을 최소화합니다. 이 낮은 Df는 신호에 더 많은 전력이 보존되도록합니다.전체 시스템 효율성을 향상.
3열 안정성
TMM4 PCB는 425 °C의 분해 온도 (Td) 로 높은 온도에 견딜 수 있습니다.이 열 안정성 은 상당한 열 스트레스 를 겪을 수 있는 애플리케이션 에 있어서 필수적 이다이 재료는 또한 0.7 W/mK의 열 전도성을 가지고 있으며, 효과적인 열 분비를 촉진합니다.
4열 확장 계수 (CTE)
TMM4 PCB의 CTE 값은 구리와 잘 일치합니다. X축과 Y축에서 16 ppm/K, Z축에서 21 ppm/K입니다. 이러한 일치는 왜곡과 탈층화를 방지하는 데 도움이됩니다.다양한 온도 조건에서 안정적인 성능을 보장합니다..
기계적 및 물리적 특성
5기계적 강도
TMM4 PCB는 15.91 kpsi의 굴절 강도와 1.76 Mpsi의 굴절 모듈을 포함하여 강력한 기계적 특성을 가지고 있습니다.이 특성 들 은 내구성 과 기계적 스트레스 에 대한 저항력 을 제공한다, 까다로운 환경에서 무결성을 유지하는 데 필수적입니다.
6수분 흡수
습도 흡수율은 0.050" 두께의 0.07%와 0.125" 두께의 0.18%로 TMM4 PCB는 환경 변화에 매우 저항하며 시간이 지남에 따라 성능을 유지하는 데 중요합니다.
7화학적 호환성
TMM4 PCB는 납 없는 공정과 호환되며, 현대 제조 표준에 적합합니다. 공정 화학물질에 대한 저항성은 제조 과정에서 손상될 위험을 더욱 감소시킵니다.
| 재산 | TMM4 | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 40.5±0.045 | Z | 10GHz | IPC-TM-650 2.5.5.5 | ||
| 다이렉트릭 상수,ε 설계 | 4.7 | - | - | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인 (과정) | 0.002 | Z | - | 10GHz | IPC-TM-650 2.5.5.5 | |
| 다이렉트릭 상수의 열 계수 | +15 | - | ppm/°K | -55°C ~ 125°C | IPC-TM-650 2.5.5.5 | |
| 단열 저항 | >2000년 | - | 맙소사 | C/96/60/95 | ASTM D257 | |
| 부피 저항성 | 6 x 108 | - | 엠씨 | - | ASTM D257 | |
| 표면 저항성 | 1 x 109 | - | 모흐 | - | ASTM D257 | |
| 전기 강도 (dielectric 강도) | 371 | Z | V/mil | - | IPC-TM-650 방법 2.5.6.2 | |
| 열 특성 | ||||||
| 분해 온도 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 열 확장 계수 - x | 16 | X | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Y | 16 | Y | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Z | 21 | Z | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열전도성 | 0.7 | Z | W/m/K | 80 °C | ASTM C518 | |
| 기계적 특성 | ||||||
| 열 스트레스 후 구리 껍질 강도 | 5.7 (1.0) | X,Y | 1kg/인치 (N/mm) | 용접 후 1 온스. EDC | IPC-TM-650 방법 2.4.8 | |
| 굽기 강도 (MD/CMD) | 15.91 | X,Y | kpsi | A | ASTM D790 | |
| 플렉서럴 모듈 (MD/CMD) | 1.76 | X,Y | MPSI | A | ASTM D790 | |
| 물리적 특성 | ||||||
| 수분 흡수 (2X2) | 1.27mm (0.050") | 0.07 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125") | 0.18 | |||||
| 특수 중력 | 2.07 | - | - | A | ASTM D792 | |
| 특정 열 용량 | 0.83 | - | J/g/K | A | 계산 | |
| 납 없는 공정 호환성 | 네 | - | - | - | - | |
PCB 스택업 및 건설
구성: 2층 딱딱한 PCB
구리층 1: 35μm
로저스 TMM4 코어: 0.762 mm (30 mil)
구리층 2: 35μm
보드 크기: 192mm x 115mm (±0.15mm)
최소 추적/공간: 5/7 밀리
최소 구멍 크기: 0.5mm
완성된 판 두께: 0.8mm
완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층
횡단 접착 두께: 20μm
표면 가공: 잠수 금
실크 스크린 및 솔더 마스크:
위쪽 실크 스크린: 흰색
하단 실크 스크린: 없습니다.
최상층 용조 마스크: 녹색
하부 용접 마스크: 없습니다.
품질보증: 출하 전에 100% 전기 테스트를 수행합니다.
전형적 사용법
로저스 TMM4 PCB는 다재다능하므로 다음과 같은 다양한 응용 프로그램에 적합합니다.
RF 및 마이크로파 회로
전력 증폭기 및 결합기
필터 및 결합기
위성 통신 시스템
글로벌 포지셔닝 시스템 (GPS) 안테나
패치 안테나
다이렉트릭 폴라라이저 및 렌즈
칩 테스트기
| PCB 재료: | 세라믹, 탄화수소 및 열성 폴리머 합성물 |
| 지정자: | TMM4 |
| 다이렉트릭 상수: | 4.5 ±0.045 (처리) 4.7 (설계) |
| 계층 수: | 1층, 2층 |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 라미네이트 두께: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.270mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.540mm), 125mil (3.175mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 벗은 구리, HASL, ENIG, 몰입 진, 순수한 금 (황금 아래에 니켈이 없습니다), OSP. |
|
|
