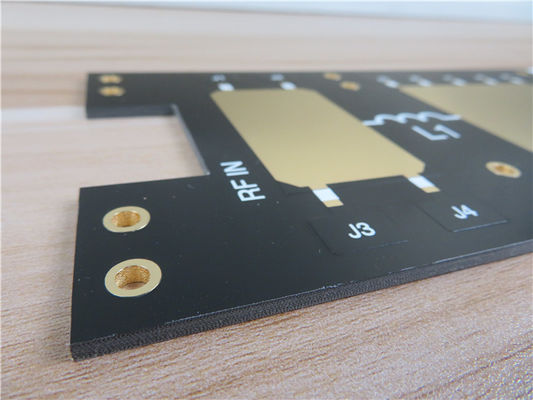

2OZ F4BTMS1000 PCB 2층 2mm 회로

F4BTMS PCB는 F4BTM 시리즈의 기초를 바탕으로 고성능 재료의 최신 발전을 나타냅니다.이 업그레이드 된 재료는 유의미한 양의 세라믹을 포함하고, 초미세 유리섬유 천장 강화, 향상된 성능 특성을 가져옵니다. 높은 신뢰성 애플리케이션을 위해 설계, 특히 항공 우주,F4BTMS 시리즈는 우수한 특성을 가진 유사한 외국 제품을 대체 할 수 있습니다..

이 혁신적 인 조식은 전자기 파동의 전파 동안 유리 섬유 효과를 줄임으로써 변압 손실을 최소화하고 차원 안정성을 향상시킵니다.이 발전은 더 높은 주파수 사용, 전기 강도를 높이고 열 전도성을 향상시킵니다.또한 F4BTMS 시리즈는 열 팽창의 우수한 낮은 계수와 안정적인 다이 일렉트릭 온도 특성, 까다로운 환경에 이상적인 선택입니다.

주요 특징

F4BTMS 시리즈는 최소한의 변압성 변압성 허용과 예외적인 팩에서 팩의 일관성을 자랑합니다. 그것은 매우 낮은 변압성 손실을 보여줍니다.40GHz까지의 주파수에서 안정적인 다이렉트릭 상수와 낮은 손실을 유지하는, 이것은 단계 민감한 응용 프로그램에 필수적입니다.

이전지 상수 및 손실의 우수한 온도 계수와 함께, 물질은 -55°C에서 150°C의 온도 범위 내에서 주파수 및 단계 안정성을 유지합니다.방사선 에 대한 탁월 한 저항성 은 방사선 에 노출 된 후 에도 이 전기적 인 특성 과 물리적 특성 이 안정적 으로 유지 되는 것 을 보장 한다.

또한 F4BTMS 시리즈는 항공우주용의 엄격한 진공 배출 가스 요구 사항을 충족하여 낮은 배출 가스 성능을 보여줍니다.X의 최소 열 팽창 계수, Y, Z 방향은 차원 안정성과 신뢰할 수있는 구멍 구리 연결을 보장합니다. 향상 된 열 전도성은 고 전력 응용 프로그램에 적합합니다.낮은 수분 흡수가 신뢰성을 더욱 향상시키는 동안.

모델 번호
F4BTMS 시리즈는 여러 모델 번호를 포함하고, 각각 다른 다이렉트릭 상수를 제공합니다:

- F4BTMS220 (Dk 2.2)
- F4BTMS233 (Dk 2.33)
- F4BTMS255 (Dk 2.55)
- F4BTMS265 (Dk 2.65)
- F4BTMS294 (Dk 2.94)
- F4BTMS300 (Dk 3.0)
- F4BTMS350 (Dk 3.5)
- F4BTMS430 (Dk 4.3)
- F4BTMS450 (Dk 4.5)
- F4BTMS615 (Dk 6.15)
- F4BTMS1000 (Dk 10.2)

사양

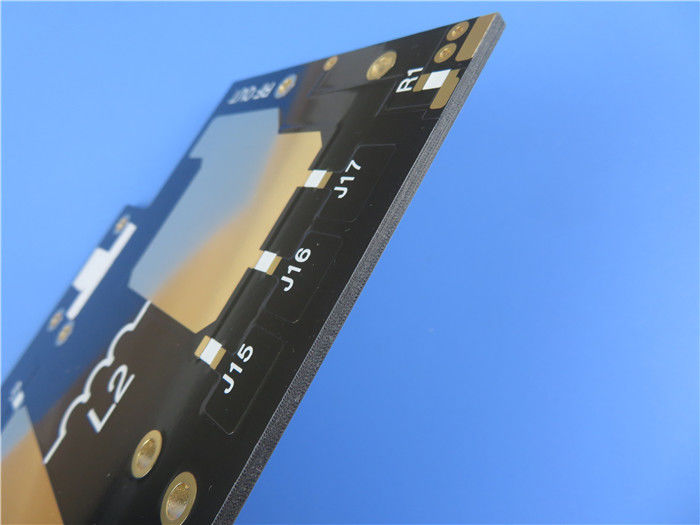

PCB 스택업은 2층 단단한 설계로 구성되며, 35μm의 구리 1층, 2.0mm의 로저스 F4BTMS1000 코어, 또한 35μm의 구리 2층이 있습니다.

보드 크기는 57mm x 57mm이며, 허용 범위는 +/- 0.15mm입니다. 최소 흔적/공간은 6/8 mils로 설정되며 최소 구멍 크기는 0.4 mm입니다.

2.1mm의 완성 된 보드 두께와 외부 층에 대한 2 온스 (2.8 밀리) 의 완성 된 구리 무게로 보드는 내구성을 위해 설계되었습니다.그리고 표면 완성도는 몰입 금입니다.

보드의 양쪽에 실크 스크린이나 용매 마스크가 없으며 제어 된 깊이 슬롯이 필요합니다. 각 PCB는 신뢰성을 보장하기 위해 배송 전에 100% 전기 테스트를 받습니다.

표준 및 사용 가능성

F4BTMS PCB는 Gerber RS-274-X로 고품질 표준으로 제공되며 IPC-Class-2 품질 표준을 준수하여 신뢰성과 성능을 보장합니다.이 제품은 전 세계적으로 사용할 수 있습니다., 다양한 응용 프로그램에 접근 할 수 있습니다.

전형적 사용법

F4BTMS PCB는 다음과 같은 광범위한 응용 프로그램에 이상적입니다.

- 항공 및 항공 장비
- 공간 설치 및 객실 구성
- 마이크로 웨이브 및 RF 응용 프로그램
- 레이더 시스템, 특히 군사적 맥락
- 신호 배포를 위한 공급망
- 단계 민감 안테나 및 단계 배열 안테나
- 위성 통신

첨단 기능과 견고한 성능으로 F4BTMS PCB는 고주파, 높은 신뢰성 전자 애플리케이션에 특별한 선택입니다.
