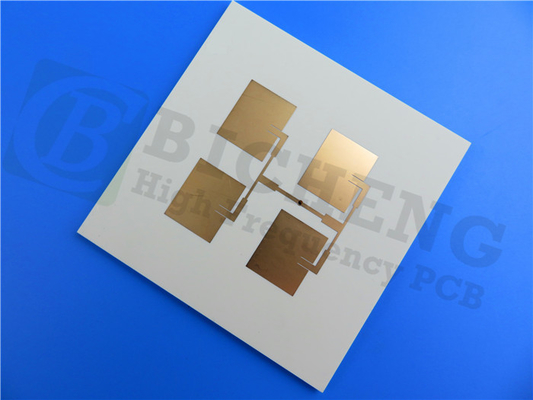

제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | RO4533 | 레이어 총수: | 2 층 |
|---|---|---|---|
| PCB 사이즈: | 110mm x 61.3mm=1PCS, +/- 0.15mm | PCB 두께: | 6천만 |
| 구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | 침지 금 |
| 강조하다: | 60밀리 몰머션 골드 표면 완성 PCB,RO4533 몰머션 골드 표면 완성 PCB |
||
효율적이고 고성능의 전자 장치에 대한 수요가 증가함에 따라 최첨단 인쇄 회로 보드 (PCB) 재료의 필요성은 점점 더 중요해지고 있습니다.새로 출하된 로저스 RO4533 PCB는 이 기술 발전의 선두에 서 있습니다., 특히 모바일 인프라 마이크로 스트립 안테나 애플리케이션의 엄격한 요구 사항을 충족하도록 설계되었습니다.
로저 RO4533 소개
로저스 RO4533 PCB는 세라믹으로 채워진, 유리로 강화 된 탄화수소 기반 라미네이트로 제어 된 변압 변수 및 낮은 손실 성능을 제공합니다.이 라미네이트는 모바일 인프라 애플리케이션에서 탁월하게 설계되었습니다., 특히 성능과 신뢰성이 가장 중요한 마이크로 스트립 안테나에서 RO4533는 저렴한 가격과 높은 성능을 결합합니다.안테나 기술에 사용되는 전통적인 PTFE 기반 재료에 대한 매력적인 대안으로 만드는 것.
RO4533의 가장 중요한 장점 중 하나는 전통적인 FR-4 처리 및 고온 납 없는 용접 기술과의 호환성입니다.뚜렷한 뚫림으로 가공하기 위해 종종 특별한 처리가 필요합니다., RO4533는 제조 프로세스를 단순화합니다. 이 사용 편의성은 생산을 간소화 할뿐만 아니라 설계자가 안테나 디자인에서 가격과 성능을 최적화 할 수 있습니다.
또한, RO4533 라미네이트는 가장 엄격한 환경 표준을 준수하도록 할로겐이없는 버전으로 제공됩니다.이러한 지속가능성에 대한 헌신은 RO4533를 친환경적인 제조업체에게 이상적인 선택으로 만듭니다..
| 재산 | RO4533 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수, er 프로세스 | 3.3 ± 0.08 | Z | - | 10 GHz/23°C 2.5 GHz | IPC-TM-6502.5.5.5 |
| 분산 요인 | 0.002 | Z | - | 2.5 GHz/23°C | IPC-TM-650, 25.5.5 |
| 0.0025 | 10 GHz/23°C | ||||
| PIM (유형적) | -157 | - | dBc | 반사된 43dBm 스캔 톤 | Summitek 1900b PIM 분석기 |
| 다이 일렉트릭 강도 | >500 | Z | V/mil | 0.51mm | IPC-TM-650, 25.6.2 |
| 차원 안정성 | <0.2 | X,Y | mm/m (밀리/인치) | 에치 후 | IPC-TM-650, 24.39A |
| 열 팽창 계수 | 13 | X | ppm/°C | -55~288°C | IPC-TM-650, 24.41 |
| 11 | Y | ||||
| 37 | Z | ||||
| 열전도성 | 0.6 | - | W/(m.K) | 80°C | ASTM C518 |
| 수분 흡수 | 0.02 | - | % | D48/50 | IPC-TM-650, 26.2.1 ASTM D570 |
| Tg | >280 | - | °C TMA | A | IPC-TM-650, 24.24.3 |
| 밀도 | 1.8 | - | gm/cm3 | - | ASTM D792 |
| 구리 껍질 강도 | 6.9 (1.2) | - | 파운드/인 (N/mm) | 1온스 EDC 용접 후 플라트 | IPC-TM-650, 24.8 |
| 발화성 | 비 FR | - | - | - | UL 94 |
| 납 없는 공정 호환성 | 네 | - | - | - | - |
RO4533 PCB의 주요 특징
1. 다이 일렉트릭 상수 및 분사 요인
RO4533 PCB는 고주파 애플리케이션에서 신호 무결성을 유지하는 데 중요한 매개 변수인 10 GHz에서 3.3의 변압수를 자랑합니다.0025 같은 주파수, 이 라미네이트는 최소한의 에너지 손실을 보장하여 안테나의 전반적인 효율성을 향상시킵니다.
2. 열 특성
열 성능은 PCB 설계의 중요한 측면이며, 특히 고전력 애플리케이션에서 RO4533는 유리 전환 온도 (Tg) 를 280°C (536°F) 를 초과합니다.구조적 무결성을 손상시키지 않고 높은 온도에 견딜 수 있도록 하는또한, 낮은 Z축 열 확장 계수 (CTE) 는 탈lamination 및 다른 열 관련 고장의 위험을 최소화합니다.
3. 수분 흡수 및 열 전도성
수분 흡수율은 0.02%에 불과하며 RO4533은 다양한 환경 조건에서 탁월한 신뢰성을 보여줍니다.6 W/mK 효과적 인 열 분비를 촉진합니다., 고전력 애플리케이션에서 성능을 유지하는 데 중요합니다.
4CTE 호환성
X 방향과 Y 방향의 열 팽창 계수는 구리와 거의 일치합니다 (X CTE: 13 ppm/°C, Y CTE: 11 ppm/°C).이 호환성은 열 사이클 도중 스트레스를 크게 감소, 이는 가루 된 구멍의 신뢰성 및 전체 PCB 내구성을 향상시키는 데 필수적입니다.
로저스 RO4533 를 이용 하는 이점
1낮은 손실 및 낮은 PIM 반응
낮은 다이렉트릭 상수와 낮은 수동적 인터모들레이션 (PIM) 반응의 조합은 RO4533를 광범위한 응용 분야에 적합하게 만듭니다.특히 신호 품질이 중요한 이동 통신 시스템에서.
2표준 제조 호환성
RO4533의 열 고정성 樹脂 시스템은 표준 PCB 제조 프로세스와 호환되도록 설계되었습니다. 이 호환성은 전문 제조 기술에 대한 필요성을 감소시킵니다.결국 생산 비용을 낮추는.
3우수한 차원 안정성
RO4533는 크기가 매우 안정적이어서 더 큰 패널 크기에 매우 중요합니다. 이 안정성은 제조 과정에서 더 높은 양을 제공합니다.대량 생산에 비용 효율적인 선택으로 만드는.
4균일 기계적 특성
라미네이트의 균일한 기계적 특성으로 인해 취급 및 조립 도중 형태가 유지됩니다. 이러한 신뢰성은 결함 위험을 줄이고 전체 생산 효율성을 향상시킵니다.
5높은 열전도성
RO4533의 높은 열 전도성은 전력 처리 능력을 향상시켜 고 주파수 및 고 전력 응용 프로그램에서 효과적으로 수행 할 수 있습니다.
기술 사양
이 PCB는 2층의 딱딱한 스택업이 있습니다.
- 구리 층 1: 35 μm
- 로저스 4533 코어: 1.524mm (60m)
- 구리층 2: 35 μm
건설 세부 사항:
- 보드 크기: 110mm x 61.3mm (± 0.15mm)
- 최소 추적/공간: 4/4 밀리
- 최소 구멍 크기: 0.4mm
- 완제판 두께: 1.6mm
- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층
- 횡단 접착 두께: 20μm
- 표면 장식: 잠수 금
- 최고 실크스크린: 흰색
- 최상위 솔더 마스크: 파란색
- 품질 보장: 각 PCB는 신뢰성을 보장하기 위해 배송 전에 100% 전기 테스트를 받는다.
전형적 사용법
로저스 RO4533 PCB는 특히 통신 분야에서 다양한 응용 분야에 적합합니다. 몇 가지 일반적인 용도는 다음과 같습니다.
- 셀룰러 인프라 기본 스테이션 안테나: 낮은 손실과 우수한 열 특성이 셀룰러 네트워크의 고성능 안테나에 이상적입니다.
- WiMAX 안테나 네트워크: 그 신뢰성 및 효율성은 WiMAX 시스템의 까다로운 요구 사항을 지원하여 강력한 무선 통신을 가능하게합니다.
결론
로저스 RO4533 PCB는 엔지니어와 제조업체가 모바일 인프라 애플리케이션의 성능을 향상시키고자 하는 최첨단 솔루션입니다.높은 열 안정성, 그리고 표준 PCB 제조 공정과의 호환성은 광범위한 응용 분야에 대한 훌륭한 선택입니다.
