제품 상세 정보:
|
| 소재: | RO4730G3 | 레이어 총수: | 2 층 |
|---|---|---|---|
| PCB 사이즈: | 158mm x 127mm=1PCS, +/- 0.15mm | PCB 두께: | 6천만 |
| 구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | 무전해 니켈 무전해 팔라듐 및 침지 금(ENEPIG) |
| 강조하다: | 쌍면 회로 PCB,RO4730G3 PCB,셀룰러 베이스 스테이션 안테나 PCB |
||

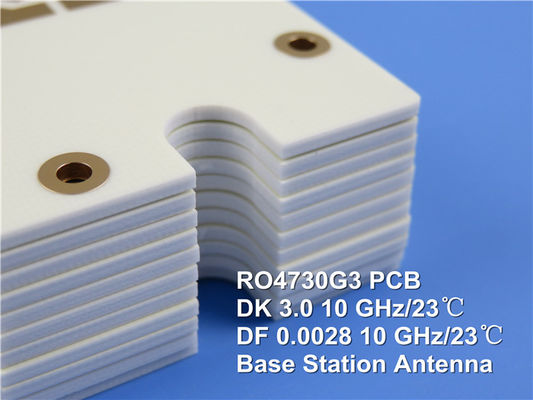

로저 RO4730G3 PCB를 소개합니다. 고성능 안테나용으로 설계된 최첨단 솔루션입니다.이 탄화수소/세라믹/조각 유리 라미네이트는 전통적인 PTFE 기반 재료에 대한 신뢰할 수 있고 비용 효율적인 대안입니다., 현대 회로 설계에 이상적인 선택입니다.
주요 특징
- 다이 일렉트릭 상수 (Dk): 10GHz에서 3.0 ± 0.05
- 분산 요인: 10GHz에서 0.0028
- 열 계수 Dk: 34 ppm/°C
- 열 팽창 계수: 구리와 일치 (x: 15.9 ppm/°C, y: 14.4 ppm/°C, z: 35.2 ppm/°C)
- 유리 전환 온도 (Tg): > 280 °C
분해 온도 (Td): 411 °C (TGA)
- 열전도: 0.45W/mK
이점
- 낮은 손실 다이 일렉트릭: 낮은 수동적 인터모들्युलेशन (PIM) 및 낮은 삽입 손실을 보장합니다.
- 가벼운 구조: PTFE/글라스 라미네트보다 30% 가벼워 설계 유연성을 향상시킵니다.
- 높은 Tg 및 낮은 Z 축 CTE: 자동 조립 호환성과 설계 다양성을 제공합니다.
- 일관된 회로 성능: 낮은 TCDk (<40 ppm/°C) 는 신뢰할 수있는 작동을 보장합니다.
- 환경 친화적: 납 없는 공정과 완전히 호환되며 RoHS를 준수합니다.

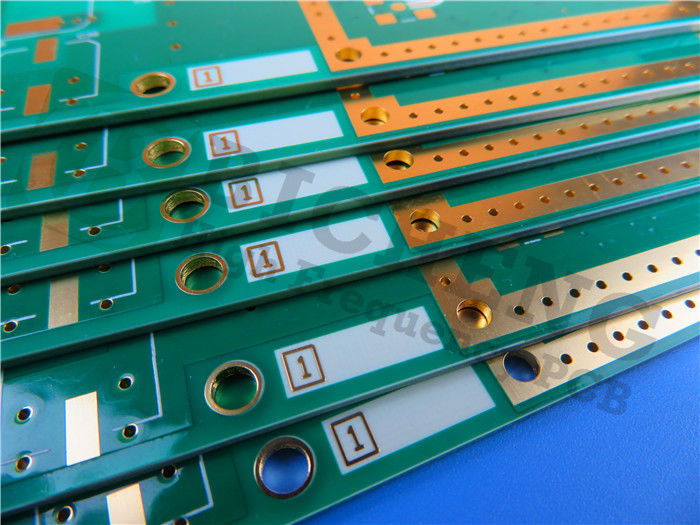

PCB 사양
- 스택업: 2층 딱딱 PCB
- 구리 층 1: 35 μm
- 원자재: 로저스 RO4730G3, 1.524mm (60m)
- 구리층 2: 35 μm
- 보드 크기: 158mm x 127mm (± 0.15mm)
- 추적/공간: 최소 4/6 밀리
- 구멍 크기: 최소 0.3mm
- 완제판 두께: 1.6mm
- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층
- 횡단 접착 두께: 20μm
- 표면 마감: ENEPIG (전기 없는 니켈 전기 없는 팔라디움 및 몰입 금)
- 실크 스크린: 하얀 상단, 바닥이 없습니다; 파란색 용접 마스크 위에, 바닥이 없습니다
- 전기 테스트: 100% 전기 테스트 운송 전에
예술 작품 과 품질
- 그래프 타입: 게르버 RS-274-X
- 품질 표준: IPC-클래스-2
- 사용 가능성: 전 세계
신청서
로저스 RO4730G3 PCB는 특히 다음과 적합합니다.
- 셀룰러 베이스 스테이션 안테나
| RO4730G3 전형적 값 | |||||
| 재산 | RO4730G3 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.0±0.5 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| 다이렉트릭 상수,ε 설계 | 2.98 | Z | 1.7 GHz ~ 5 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0028 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| 2.5 GHz | |||||
| 열 계수 ε | +34 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | <0.4 | X, Y | mm/m | etech +E2/150 °C 후에 | IPC-TM-650 2.4.39A |
| 부피 저항성 (0.030") | 9 × 107 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 (0.030") | 7.2 × 105 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| PIM | -165 | dBc | 50오름 0.060" | 43 dBm 1900 MHz | |
| 전기 강도 (0.030") | 730 | Z | V/mil | IPC-TM-650 2.5.6.2 | |
| 융통력 MD | 181 (26.3) | Mpa (kpsi) | NT1 국가 | ASTM D790 | |
| CMD | 139 (20.2) | ||||
| 수분 흡수 | 0.093 | - | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 |
| 열전도성 | 0.45 | Z | W/mK | 50°C | ASTM D5470 |
| 열 팽창 계수 | 15.9 14.4 35.2 |
X Y Z |
ppm/°C | -50°C~288°C | IPC-TM-650 2.4.4.1 |
| Tg | >280 | °C | IPC-TM-650 2.4.24 | ||
| Td | 411 | °C | ASTM D3850 | ||
| 밀도 | 1.58 | gm/cm3 | ASTM D792 | ||
| 구리 껍질 강도 | 4.1 | pli | 1온스, 로프로 EDC | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
해제 성능: 현대 안테나용 로저 RO4730G3 PCB
급속히 발전하는 전자 세계에서, 고성능 인쇄 회로 보드 (PCB) 의 추구는 무엇보다 중요합니다.안테나 애플리케이션의 까다로운 요구 사항을 충족하도록 특별히 설계된.
RO4730G3의 주요 특징
로저스 RO4730G3 PCB는 10GHz에서 3.0 ± 0.05의 다이 일렉트릭 상수 (Dk) 와 0.0의 낮은 소모 인자를 포함하여 인상적인 다이 일렉트릭 특성을 자랑합니다.0028이 특징은 신호 전송 중에 최소한의 에너지 손실을 보장하여 고주파 통신에 이상적입니다.유리 전환 온도 (Tg) 280 °C 이상, RO4730G3는 그 무결성을 손상시키지 않고 가혹한 열 환경에 견딜 수 있습니다.
열 안정성 이해
열 안정성은 PCB 설계에서, 특히 안테나 애플리케이션에서 매우 중요합니다. RO4730G3는 분해 온도 (Td) 411 °C,이는 더 이상 요구 상황에서의 신뢰성을 강조합니다.구리와 일치, 열 팽창 계수 (CTE) 는 장기 성능과 내구성을 보장하는 열 스트레스를 최소화합니다.
저손실 다이렉트릭의 장점
로저스 RO4730G3의 가장 중요한 장점 중 하나는 낮은 손실 다이 일렉트릭이며, 이는 수동적 인터모들레이션 (PIM) 및 낮은 삽입 손실을 줄여줍니다.이는 신호의 무결성을 향상시킵니다., 셀룰러 베이스 스테이션 안테나와 같은 애플리케이션에 매우 중요합니다.가벼운 구조를 이용함으로써, 표준 PTFE/글라스 라미네트보다 약 30% 가벼워, RO4730G3는 추가 무게의 부담 없이 뛰어난 성능을 제공합니다..
디자인 유연성 및 호환성
30ppm/°C 이하의 낮은 Z축 CTE로, RO4730G3 PCB는 더 많은 설계 유연성을 허용합니다. 자동 조립 프로세스와 호환성은 제조를 단순화합니다.성능과 비용 효율성을 최적화하려는 디자이너에게 매력적인 선택이됩니다.특히 제조된 열성 樹脂 시스템은 높은 신뢰성을 유지하면서 제조의 용이성을 향상시킵니다.
환경 고려: 지속가능 한 선택
지속가능성이 가장 중요한 시대에 로저스 RO4730G3 PCB는 친환경적인 선택으로 빛납니다.현대 전자 요구에 대한 책임있는 솔루션을 제공하는환경 관리에 대한 이러한 헌신은 지속가능성에 타협하지 않고 설계자가 높은 성능을 얻을 수 있도록 보장합니다.
로저스 RO4730G3 PCB의 응용
로저스 RO4730G3의 다재다능성은 특히 통신 분야에서 광범위한 응용 분야에 적합합니다.셀룰러 기지국 안테나에서 RFID 및 무선 애플리케이션까지, 그 독특한 특성은 다양한 고주파 시나리오에서 신뢰할 수있는 성능을 가능하게합니다.
결론: 안테나 기술의 미래
우리는 PCB 기술의 미래를 바라보고 있습니다. 로저스 RO4730G3 PCB는 안테나 설계에 중요한 진보를 나타냅니다.,그리고 비용 효율성, 그것은 다음 세대의 전자 장치의 개발에서 주류가 될 것입니다.
