| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
고주파 애플리케이션에 대한 수요가 계속 증가함에 따라 첨단 인쇄 회로 보드 (PCB) 기술의 필요성은 결코 더 중요하지 않았습니다.로저스 코퍼레이션의 혁신적인 솔루션으로 안테나 시장의 특정 요구 사항을 충족하도록 설계되었습니다.이 기사에서는 RO4535 PCB의 기능, 이점, 건설 세부 사항 및 응용에 대해 자세히 설명하고, 프로젝트를 향상시키고자 하는 엔지니어와 디자이너에게 통찰력을 제공합니다.

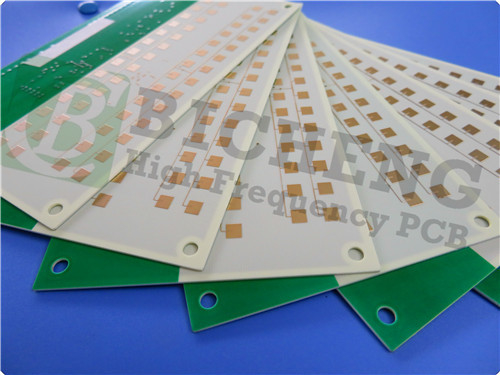

RO4535에 대한 소개
RO4535 고주파 라미네이트는 성공적 인 RO4000? 제품 시리즈의 기능을 안테나 애플리케이션으로 확장하도록 설계되었습니다.유리로 강화된 탄화수소 기반 물질은 제어 된 다이렉트릭 상수를 제공합니다, 낮은 손실 성능, 우수한 수동적 인터모듈레이션 (PIM) 응답, 모바일 인프라 마이크로 스트립 안테나에 특히 잘 적합합니다.
RO4535의 가장 뛰어난 특징 중 하나는 전통적인 FR-4 및 고온 납 없는 용매 처리와 호환성입니다.RO4535는 장착 된 구멍 준비에 특별한 처리가 필요하지 않습니다., 기존의 제조 프로세스에 쉽게 통합 할 수 있습니다. 이 저렴한 가격과 사용 편리성은 디자이너가 안테나 디자인에서 가격과 성능을 최적화 할 수 있습니다.
| 재산 | RO4535 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수, er 프로세스 | 30.44 ± 0.08 | Z | - | 10 GHz/23°C 2.5 GHz | IPC-TM-6502.5.5.5 |
| 분산 요인 | 0.0032 | Z | - | 2.5 GHz/23°C | IPC-TM-650, 25.5.5 |
| 0.0037 | 10 GHz/23°C | ||||
| PIM (유형적) | -157 | - | dBc | 반사된 43dBm 스캔 톤 | Summitek 1900b PIM 분석기 |
| 다이 일렉트릭 강도 | >500 | Z | V/mil | 0.51mm | IPC-TM-650, 25.6.2 |
| 차원 안정성 | <0.5 | X,Y | mm/m (밀리/인치) | 에치 후 | IPC-TM-650, 24.39A |
| 열 팽창 계수 | 16 | X | ppm/°C | -55~288°C | IPC-TM-650, 24.41 |
| 17 | Y | ||||
| 50 | Z | ||||
| 열전도성 | 0.6 | - | W/(m.K) | 80°C | ASTM C518 |
| 수분 흡수 | 0.09 | - | % | D48/50 | IPC-TM-650, 26.2.1 ASTM D570 |
| Tg | >280 | - | °C TMA | A | IPC-TM-650, 24.24.3 |
| 밀도 | 1.9 | - | gm/cm3 | - | ASTM D792 |
| 구리 껍질 강도 | 5.1 (0.9) | - | 파운드/인 (N/mm) | 1온스 EDC 용접 후 플라트 | IPC-TM-650, 24.8 |
| 발화성 | V-0 | - | - | - | UL 94 |
| 납 없는 공정 호환성 | 네 | - | - | - | - |
주요 특징 및 기술 사양
이 PCB는 고주파 애플리케이션에서 성능을 향상시키는 기능으로 가득합니다.
- 다이 일렉트릭 상수: 10 GHz/23°C에서 3.44 ± 0.08, 예측 가능한 신호 동작을 보장합니다.
- 분산 요인: 0.0037 10 GHz/23°C에서 최소 신호 손실에 기여합니다.
- 열전도: 0.6W/m/°K, 효율적인 열관리를 촉진합니다.
- 열 팽창 계수 (CTE): X축 CTE 16 ppm/°C, Y축 CTE 17 ppm/°C, Z축 CTE 50 ppm/°C. 이것은 구리의 열 팽창과 거의 일치합니다.스트레스를 줄이고 신뢰성을 향상시킵니다..
- 높은 유리 전환 온도 (Tg): 280 °C 이상, 높은 온도 처리 및 운영 조건에 견딜 수 있습니다.
- 낮은 물 흡수: 단지 0.09%, 다양한 환경 조건에서 내구성 및 신뢰성을 향상시킵니다.
- UL-94 V-0 컴플라이언스: 안전성과 신뢰성을 보장하는 로저스 (Rogers) RoHS- 컴플라이언스 방화 retardant 기술로 제공됩니다.
이러한 특징들은 RO4535 PCB를 안테나 기술의 한계를 확장하려는 엔지니어들에게 매력적인 선택으로 만듭니다.
건설 세부 사항
이 PCB는 정확성 및 제조성을 염두에 두고 설계되었습니다. 주요 건설 세부 사항은 다음을 포함합니다.
- 스택업: 2층 딱딱한 PCB
- 구리 층 1: 35 μm
- 로저스 RO4535 코어: 0.508mm (20 밀리)
- 구리층 2: 35 μm
- 보드 크기: 53mm x 53mm, 허용 범위 ± 0.15mm
- 최소한의 흔적/공간: 4/4 밀리, 복잡한 디자인을 허용합니다.
- 최소 구멍 크기: 0.3mm, 블라인드 비아스가 없습니다.
- 완성된 판 두께: 0.6mm, 구성 요소를 위한 견고한 플랫폼을 제공합니다.
- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층, 좋은 전도성을 보장.
- 접착 두께: 20μm, 연결성을 향상시킵니다.
- 표면 가공: 최적의 용접성을 위해 몰입 금
- 실크스크린: 위쪽은 흰색, 아래쪽은 실크스크린이 없습니다.
위쪽과 아래쪽 모두 녹색
| PCB 재료: | 세라믹으로 채워진, 유리로 강화된 탄화수소 |
| 명칭: | RO4535 |
| 다이렉트릭 상수: | 3.44 |
| 분산 요인 | 0.0037 10GHz |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 라미네이트 두께: | 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금 접착 등 |
품질 보장
품질은 PCB 제조에서 가장 중요하고 RO4535도 예외가 아닙니다. 모든 보드는 배송 전에 엄격한 100% 전기 테스트를 거칩니다.IPC 2급 품질 표준의 준수게르버 RS-274-X 아트워크는 고객으로부터 제공되며 각 PCB가 요구 사항에 따라 독특합니다.
RO4535 PCB의 응용
RO4535 PCB는 다음과 같은 다양한 고주파 애플리케이션을 위해 특별히 설계되었습니다.
- 셀룰러 인프라 기지 스테이션 안테나: 이동 통신망이 발전함에 따라 신뢰할 수 있고 고성능 안테나의 필요성이 중요합니다.
- WiMAX 안테나 네트워크: 고속 무선 통신을 지원하는 RO4535은 강력한 신호 무결성을 요구하는 응용 프로그램에 이상적입니다.
이러한 응용 프로그램은 현대 무선 기술의 요구를 충족시키는 RO4535 PCB의 다양성과 효율성을 강조합니다.
결론
RO4535 고주파 PCB는 안테나 기술의 중요한 발전을 나타냅니다.그리고 신뢰성 때문에 품질에 타협하지 않고 안테나 디자인을 최적화하려는 엔지니어와 디자이너에게 훌륭한 선택입니다..
산업이 고주파 응용 프로그램을 계속 수용함에 따라, RO4535 PCB는 내일의 도전에 대응할 준비가되어 있습니다.오늘 우리의 판매 팀과 연락하고 RO4535가 다음 프로젝트를 향상시킬 수있는 방법을 알아보십시오..
|
|
