폴리마이드 PCB 25um FPC 2층 0.24mm 두꺼운 몰입 금

폴리마이드 PCB 25um FPC 2층 0.24mm 두꺼운 몰입 금

모크: 1PCS
가격: USD9.99-99.99/PCS
표준 포장: Vacuum bags+Cartons
배달 기간: 8-9 working days
지불 방법: T/T
공급 능력: 5000PCS per month
자세한 정보
PCB Material:
SF305 Polyimide Core - 0.025 mm (25μm)
Layer Count:
2-layer
PCB Thickness:
0.24mm
Solder Mask:
Yellow
Silkscreen:
White
Surface Finish:
ENIG (Electroless Nickel Immersion Gold)
강조하다:

잠수 금 폴리마이드 PCB

,

25um 폴리마이드 PCB

,

0.24mm 두꺼운 폴리아미드 PCB

제품 설명

우리는 새로 선보인 SF305 Halogen-Free Flame-Resistant Flexible PCB를 소개합니다. 고급 유연한 전자 애플리케이션을 위해 고성능 솔루션입니다.Shengyi Technology의 SF305 접착성 양면 유연 구리 접착 라미네이트 (FCCL) 를 사용하여 개발되었습니다., 이 PCB는 고주파 신호 전송과 동적 구부러진 시나리오의 까다로운 요구 사항을 충족하도록 설계되었습니다.자동차 전자기기이 PCB는 최첨단 기술과 뛰어난 신뢰성과 성능을 결합합니다.



왜 SF305 유연 PCB를 선택합니까?


1. 비교할 수 없는 높은 주파수 성능:
디 일렉트릭 상수 (Dk) 는 3.3이며 분산 인수 (Df) 는 10GHz에서 0.0019입니다. 이 PCB는 최소 신호 손실을 보장하여 고 주파수 및 밀리미터 파도 응용 프로그램에 적합합니다.



2뛰어난 유연성과 내구성:
SF305 PCB는 반복적인 굽기를 견딜 수 있도록 설계되었으며 ≥ 1N/mm의 껍질 강도를 자랑하며 동적 굽기 테스트에서 산업 표준을 능가합니다.그것은 장기적인 신뢰성을 요구하는 접이식 및 착용 가능한 장치에 대한 이상적인 선택입니다..



3혹독한 환경에서도 살아남을 수 있도록 만들어졌습니다.
고온, 고 습도 환경 (복기 85) 및 열 충격 저항 (-40°C ~ 125°C) 을 위해 엄격하게 테스트 된 이 PCB는 가장 까다로운 환경에서 잘 작동하도록 설계되었습니다.수분 흡수율 ≤ 10.5%와 화학 저항성 ≥80%는 내구성을 더욱 향상시킵니다.



4환경 친화적이고 안전합니다.
UL94 V-0 연화성 표준을 준수하는 SF305 PCB는 할로겐이 없으며 현대 전자 장치에 환경 친화적 인 선택입니다.



5비용 효율성
듀폰 피라룩스 AP와 같은 수입 대안에 비해 우수한 비용 성능 비율을 제공합니다.

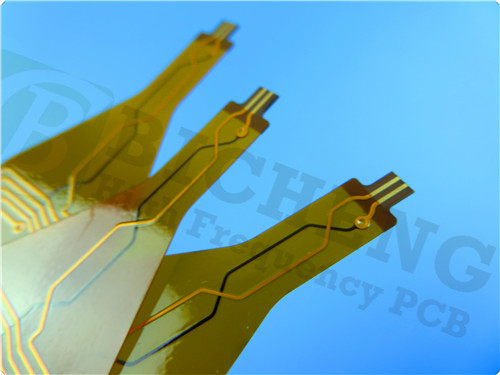

폴리마이드 PCB 25um FPC 2층 0.24mm 두꺼운 몰입 금 0



PCB 스택업 및 건설 세부 사항
SF305 플렉서블 PCB는 높은 신뢰성과 성능을 위해 설계된 2층 유연 PCB입니다. 주요 구성 세부 사항은 다음과 같습니다.



구리층: 35μm (두 층)

접착기 두께: 20μm (위와 아래)

원자재: SF305 폴리아미드 (25μm)

판 두께: 0.24mm

표면 마감: 전자기 없는 니켈 몰입 금 (ENIG)

솔더 마스크: 노란색 (위와 아래)

실크스크린: 흰색 (위쪽만)

횡단 접착 두께: 20μm

최소 추적/공간: 14/16 밀리

최소 구멍 크기: 0.5mm

전기 테스트: 100% 배송 전에 테스트



보드 크기는 75mm x 62mm이며, 허용 범위는 ±0.15mm이며, 애플리케이션에 대한 컴팩트하고 정확한 적합성을 보장합니다.



그림은 Gerber RS-274-X 형식으로 제공되며 표준 PCB 설계 도구와 호환성을 보장합니다.



IPC-Class-2 품질 표준 에 따라 제조 된 이 PCB 는 신뢰성 과 내구성 을 보장 한다. 또한, 세계적 으로 배송 될 수 있어, 세계적 프로젝트 에 접근 할 수 있다.



신청서
SF305 플렉서블 PCB는 다음과 같은 광범위한 산업에 대한 다재다능한 솔루션입니다.



소비자 전자제품: 폴더블 스마트폰, 웨어러블 기기, 디지털 카메라, 비디오기.



자동차 시스템: 고급 운전자 보조 시스템 (ADAS), 센서 및 제어 모듈.



산업용 장비: 사무실 자동화 장치, 로봇 및 제어 시스템.



의료기기: 진단 및 모니터링 장비용 유연한 회로.



연락해
만약 여러분이 최첨단 기술과 비교할 수 없는 신뢰성을 결합한 유연한 PCB를 찾고 있다면 SF305 Halogen-Free Flame-Resistant Flexible PCB는 완벽한 선택입니다.우리의 팀은 당신의 프로젝트 요구 사항을 충족하기 위해 생산 서비스와 빠른 배달을 제공하기 위해 여기에 있습니다.



폴리마이드 PCB 25um FPC 2층 0.24mm 두꺼운 몰입 금 1
