| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |
우리는 로저스 RT/듀로이드 6035HTC를 탑재한 첨단 PCB 솔루션을 소개하는 것을 자랑스럽게 생각합니다. 고전력 RF 및 마이크로파 애플리케이션을 위해 설계된 최첨단 고주파 회로 재료입니다.이 PCB는 특별한 열 성능을 제공합니다., 신뢰성, 신호 무결성, 이는 전력 증폭기, 필터, 조합기 등과 같은 까다로운 애플리케이션에 대한 궁극적인 선택입니다.압력 아래에서 작동하는 PCB로 혁신의 경계를 확장하는 데 도움이 되길 바랍니다..
RT/Duroid 6035HTC가 게임 전환기를 만드는 것은 무엇일까요?
비교할 수 없는 열전도: 80°C에서 1.44 W/m/K에서 RT/duroid 6035HTC는 표준 RT/duroid 6000 제품보다 2.4배 더 빠르게 열을 분산합니다.이것은 냉정한 작동, 더 긴 장치 수명, 그리고 고전력 애플리케이션에서 더 적은 장애를 의미합니다.
초저 신호 손실: 10 GHz/23°C에서 3.5 +/- 0.05의 다이전트 상수 (Dk) 와 10 GHz/23°C에서 0.0013의 소모 요인,최소 신호 손실과 우수한 고주파 성능을 보장합니다..
신뢰 할 수 있는 열 안정성: -66ppm/°C의 다이 일렉트릭 상수 열 계수 및 낮은 수분 흡수 (0.06%) 는 극한 환경에서도 일관된 성능을 보장합니다.
비용 효율적인 제조: 전통적인 알루미나로 채워진 라미네이트와 달리 RT/듀로이드 6035HTC의 고급 필러 시스템은 굴착성을 향상시켜 품질을 손상시키지 않고 생산 비용을 줄입니다.
| NT1기생물 | |||||
| 재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.6 | Z | 8 GHz - 40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인 | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -66 | Z | ppm/°C | -50°C~150°C | mod IPC-TM-650, 2.5.5.5 |
| 부피 저항성 | 108 | MΩ.cm | A | IPC-TM-650, 25.17.1 | |
| 표면 저항성 | 108 | MΩ | A | IPC-TM-650, 25.17.1 | |
| 차원 안정성 | -0.11 -008 | CMD MD | mm/m (밀리/인치) | 0.030" 1온스 EDC 엽지 진열 후 두께 '+E4/105 | IPC-TM-650 2.4.39A |
| 튼튼성 모듈 | 329 244 | MD CMD | kpsi | 40 h @23°C/50RH | ASTM D638 |
| 수분 흡수 | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| 열 확장 계수 (-50 °C~288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
| 열전도성 | 1.44 | W/m/k | 80°C | ASTM C518 | |
| 밀도 | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| 구리 껍질 강도 | 7.9 | pli | 20초 @ 288 °C | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||

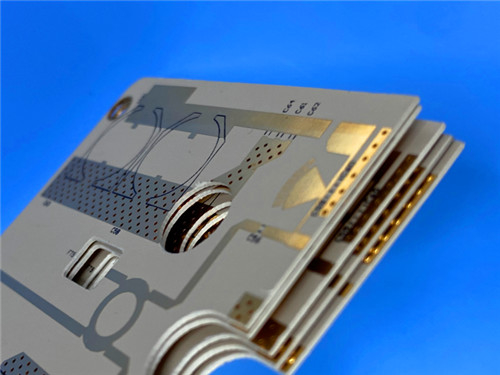

왜 우리의 RT/Duroid 6035HTC PCB를 선택합니까?
콤팩트 하고 견고 한 건축물
보드 크기: 67.02mm x 45.7mm (1PCS), 밀접한 허용 범위 +/- 0.15mm.
레이어 스택업:
구리층 1: 35μm
RT/더로이드 6035HTC 코어: 0.508 mm (20 mil)
구리층 2: 35μm
고 정밀 제조:
최소한의 흔적/공간: 복잡한 디자인에 5/6 밀리
최소 구멍 크기: 신뢰할 수 있는 연결을 위해 0.3mm.
완성된 보드 두께: 0.6mm
프리미엄 표면 마감: 우수한 용접성 및 부식 저항을위한 몰입 금.
엄격한 품질 보장: 100% 전기 테스트 및 IPC-Class-2 표준의 준수.
무시 할 수 없는 유익
효율적인 열 분산: 고전력 설계가 더 시원하고 더 오래 작동하도록 합니다.
뛰어난 신호 무결성: 뛰어난 고주파 성능을 위해 삽입 손실을 최소화합니다.
극한 조건에서의 신뢰성: 다양한 온도와 환경에서 안정적인 성능.
비용 절감: 절개 비용을 줄이고 표준 제조 공정과 호환성.
최고 를 요구 하는 응용 프로그램
우리의 RT/Duroid 6035HTC PCB는 다음과 같은 가장 까다로운 산업과 응용 분야에서 신뢰됩니다.
고전력 RF 및 마이크로파 증폭기
전력 증폭기, 결합기, 필터
조립기 및 전력 분할기
자동차용 레이더 및 통신 시스템
위성 및 항공우주 기술
유효성
여러분이 어디에 있든, 우리는 여러분을 보호합니다. IPC-Class-2 품질 표준으로, 우리는 여러분의 정확한 요구사항을 충족시키는 PCB를 제공할 수 있습니다.
만약 당신이 당신의 고전력 RF 디자인을 실행에 옮길 준비가 되어 있다면, 오늘 저희에게 연락하여 공표를 요청하거나, 당신의 프로젝트를 논의하거나, 당신의 목표를 달성하는 데 우리가 어떻게 도움을 줄 수 있는지에 대해 더 자세히 알아보세요.
|
|
