F4BM220 PCB 쌍면 0.8mm 기판 침수 금

F4BM220 PCB 쌍면 0.8mm 기판 침수 금

모크: 1pcs
가격: USD9.99-99.99/PCS
표준 포장: 진공 bags+Cartons
배달 기간: 8~9 일
지불 방법: T/T
공급 능력: 5000PCS / 월
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
PCB 재료:
F4BM220 코어
레이어 총수:
2 층
PCB 사이즈:
66.7mm x 51.9mm=1PCS, +/- 0.15mm
PCB 두께:
0.8 밀리미터
구리 중량:
1 온스 (1.4 밀리) 외층
표면 마감:
침지 금
솔더 마스크:
파란색
실크 스트린:
하얀색
강조하다:

잠수 금 PCB 양면

,

0.8mm PCB 쌍면 PCB

,

F4BM220 쌍면 PCB

제품 설명

우리는 새로 선보인 PCB를 소개합니다. 뛰어난 F4BM220 라미네이트를 기반으로 만들어진 고성능, 양면 PCB입니다.그것은 RF의 갈수록 증가하는 요구를 충족하도록 설계된 정밀하게 설계된 솔루션입니다, 마이크로 웨브, 그리고 고속 디지털 애플리케이션.



문제 의 핵심: F4BM220 라미네이트

이 PCB의 성능의 기초는 Wangling의 F4BM220 라미네이트에 있습니다. 이 물질은 전통적인 PTFE 기반 라미네이트에 비해 상당한 발전을 나타냅니다.그것은 유리섬유 천을 결합하는 정밀한 과정을 통해 제작되었습니다, 폴리테트라플루오레틸렌 (PTFE) 樹脂, 그리고 PTFE 필름. 결과는 우수한 전기적 특성을 가진 라미네이트입니다.



더 낮은 다이 일렉트릭 손실: 신호 저하를 최소화하고 전력 전송 효율을 극대화합니다. 이것은 민감한 RF 및 마이크로 웨브 애플리케이션에 중요합니다.001 10GHz에서 최소 신호 저하를 보장합니다..



격리 저항성 향상: 신뢰성 향상 및 요구 환경에서도 신호 누출을 방지합니다.



향상된 안정성: 온도와 주파수의 광범위한 범위에서 일관된 성능을 유지합니다.



F4BM220 을 진정으로 차별화 하는 것 은 그 가열 성질 에 대한 철저 한 통제 이다. PTFE 와 유리 섬유 천 의 비율 을 신중 하게 조정 함 으로써, 2.2±0 의 가열 상수 (Dk) 를 달성 한다.04 10GHz이 정밀한 제어는 정확한 임피던스 매칭과 예측 가능한 회로 동작을 허용하여 설계 프로세스를 단순화하고 전체 시스템 성능을 향상시킵니다.



또한 물질은 낮은 CTE 값 (25 ppm/°C x 축, 34 ppm/°C y 축,그리고 240 ppm/°C z축에서 -55°C에서 288°C까지) 그리고 낮은 열 계수 Dk (-142 ppm/°C에서 -55°C에서 150°C까지)이것은 PCB가 극심한 온도 변동에도 불구하고 구조적 무결성과 전기 성능을 유지하는 것을 보장합니다.

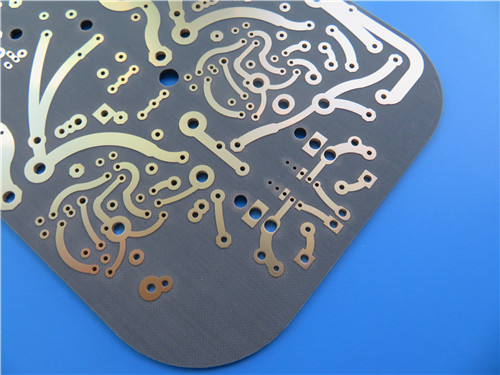

F4BM220 PCB 쌍면 0.8mm 기판 침수 금 0



건설 및 제조 우수성

우수한 기본 재료 외에도 이 PCB는 신중하게 최적화된 디자인과 제조 과정의 혜택을 누립니다.



얇은 라인 기능: 최소 흔적 / 공간 5/5 밀리, 최소 구멍 크기가 0.25mm로, 이 PCB는 밀도가 높고 복잡한 회로 레이아웃을 가능하게 합니다.소형화 및 기능 증가를 허용.



견고한 구조: 외층에 1 온스 (1.4 밀리) 구리 무게를 가진 이면 구조는 우수한 전류 운반 능력과 신호 무결성을 제공합니다.



몰입 금 가공: 몰입 금 표면 가공은 우수한 용접성, 부식 저항성 및 장기 신뢰성을 보장합니다.



100% 전기 테스트: 모든 PCB는 성능과 규격 준수를 보장하기 위해 엄격한 전기 테스트를 거칩니다.



IPC 클래스-2 준수: 높은 품질과 신뢰성을 보장하는 IPC 클래스-2 표준에 따라 제조됩니다.



전형적인 응용 프로그램:


마이크로 웨브, RF 및 레이더 시스템

단계 전환기

전력분리기, 결합기, 결합기

먹이 네트워크

스테이지 민감 안테나, 스테이지 배열 안테나

위성 통신

기지국 안테나



왜 우리의 F4BM220 PCB를 선택합니까?

PCB 옵션이 넘쳐나는 시장에서, 우리의 F4BM220 PCB는 다음과 같은 특징을 가지고 있습니다.



타협 없는 성능: F4BM220 라미네이트, 최적화된 디자인, 그리고 정밀한 제조의 조합은 예외적인 전기 및 기계 성능을 제공합니다.



신뢰성: IPC-Class-2 표준에 따라 제작되어 엄격하게 테스트 된 이 PCB는 장기적인 신뢰성과 일관된 성능을 보장합니다.



비용 효율성: 프리미엄 재료를 활용하면서 효율적인 제조 프로세스는 이 PCB를 경쟁력 있는 가격으로 제공할 수 있습니다.



전 세계 사용 가능성: 우리는 전 세계 사용 가능성을 제공하여, 여러분이 어디에 있든 이 최첨단 기술을 이용할 수 있도록 보장합니다.



고주파 PCB 의 미래

F4BM220 PCB는 PCB 기술의 중요한 발전을 나타냅니다.다양한 애플리케이션을 위한 비용 효율적인 솔루션.



오늘 우리의 판매팀에 연락하여 귀하의 구체적인 요구 사항을 논의하고 이 첨단 기술이 다음 프로젝트에서 어떻게 도움이 될 수 있는지 알아보십시오.우리는 당신이 우리의 새로운 F4BM220 PCB의 성능과 가치에 감탄 할 것이라고 확신합니다.



F4BM220 PCB 쌍면 0.8mm 기판 침수 금 1
