| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

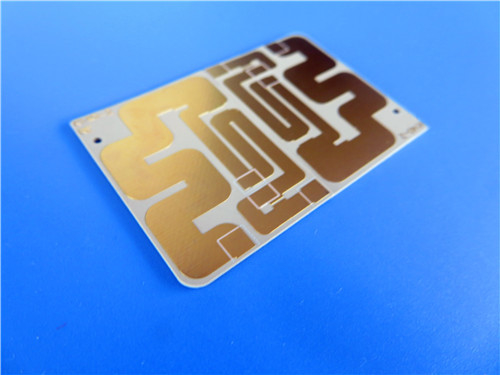

최근 출시된 TC600 쌍면 PCB를 소개합니다.이 PCB는 특별한 열 관리와 신뢰성을 제공합니다., 그것은 다양한 고 주파수 및 고 전력 애플리케이션에 이상적입니다.
프리미엄 기본 재료: TC600
이 TC600 PCB는 PTFE, 열 전도성 세라믹 필러 및 직물 유리 강화로 구성된 로저스 TC600 라미네이트를 사용하여 제작되었습니다.이 첨단 복합물질 은 열 이 전달 될 수 있도록 설계 되어 있으며, 변압력 손실 을 최소화 합니다, 고주파 응용 프로그램에서 향상된 성능을 가져옵니다.
계층 수와 차원
이 PCB는 두 면의 구조를 갖추고 있으며, 공간 최적화를 통해 기능을 극대화합니다. 76mm x 57mm (± 0.15mm) 의 차원과 1.6mm의 완성 두께로,이 PCB는 다양한 전자 장치에 사용할 수 있습니다.
흔적 및 구멍 사양
보드는 4/5 밀리미터의 최소 흔적과 공간으로 설계되어 정밀한 회로 레이아웃을 보장합니다. 0.3mm의 최소 구멍 크기가 유지됩니다.구조적 무결성과 신뢰성을 보장합니다..
구리 층 및 표면 완화
이 PCB는 구리 2층으로 구성되어 있으며, 각 층에는 구리 18μm와 추가로 17μm의 접착이 포함되어 있습니다.침몰 금 표면 완화는 용접성을 향상시키고 산화로부터 우수한 보호를 제공합니다.
품질 보장
각 보드는 출하 전에 엄격한 100% 전기 테스트를 거쳐 IPC-Class-2 품질 표준을 준수하고 다양한 애플리케이션에 대한 신뢰성을 보장합니다.
| 재산 | 단위 | 가치 | 시험 방법 |
| 1전기적 특성 | |||
| 다이렉트릭 상수 ( 두께에 따라 달라질 수 있습니다) | |||
| @1.8 MHz | - | 6.15 | 레조넌트 구멍 |
| @10 GHz | - | 6.15 | IPC TM-650 2.5.5.5 |
| 분산 요인 | |||
| @1.8 GHz | - | 0.0017 | 레조넌트 구멍 |
| @10 GHz | - | 0.002 | IPC TM-650 2.5.5.5 |
| 다이렉트릭의 온도 계수 | - | ||
| TCεr @ 10 GHz (-40-150°C) | ppm/oC | -75 | IPC TM-650 2.5.5.5 |
| 부피 저항성 | |||
| C96/35/90 | MΩ-cm | 1.6x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 2.4x108 | IPC TM-650 2.5.17.1 |
| 표면 저항성 | |||
| C96/35/90 | MΩ | 3.1x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 9.0x108 | IPC TM-650 2.5.17.1 |
| 전기력 | 볼트/밀리 (kV/mm) | 850 (34) | IPC TM-650 2.5.6.2 |
| 다이 일렉트릭 분해 | kV | 62 | IPC TM-650 2.5.6 |
| 활 저항 | 초 | >240 | IPC TM-650 2.5.1 |
| 2. 열 특성 | |||
| 분해 온도 (Td) | |||
| 초기 | °C | 512 | IPC TM-650 2.4.24.6 |
| 5% | °C | 572 | IPC TM-650 2.4.24.6 |
| T260 | 분 | >60 | IPC TM-650 2.4.24.1 |
| T288 | 분 | >60 | IPC TM-650 2.4.24.1 |
| T300 | 분 | >60 | IPC TM-650 2.4.24.1 |
| 열 확장, CTE (x,y) 50-150oC | ppm/oC | 9, 9 | IPC TM-650 2.4.41 |
| 열 확장, CTE (z) 50-150oC | ppm/oC | 35 | IPC TM-650 2.4.24 |
| % z축 팽창 (50-260oC) | % | 1.5 | IPC TM-650 2.4.24 |
| 3기계적 특성 | |||
| 껍질 강도 구리 (1 온스 / 35 미크론) | |||
| 열 스트레스 후 | 1kg/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8 |
| 높은 온도 (150oC) 에서 | 1kg/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8.2 |
| 프로세스 후 솔루션 | 1kg/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8 |
| 유니 즈 모듈 | kpsi (MPa) | 280 (1930) | IPC TM-650 2.4.18.3 |
| 굽기 강도 (기계/크로스) | kpsi (MPa) | 9.60/9.30 (66/64) | IPC TM-650 2.4.4 |
| 튼튼성 (기계/십자) | kpsi (MPa) | 5.0/4.30 (34/30) | IPC TM-650 2.4.18.3 |
| 압축 모듈 | kpsi (MPa) | ASTM D-3410 | |
| 포이슨 비율 | - | ASTM D-3039 | |
| 4. 물리적 특성 | |||
| 물 흡수 | % | 0.02 | IPC TM-650 2.6.2.1 |
| 밀도, 주변 23oC | g/cm3 | 2.9 | ASTM D792 방법 A |
| 열전도성 (z축) | W/mK | 1.1 | ASTM E1461 |
| 열전도 (x, y) | W/mK | 1.4 | ASTM E1461 |
| 특정 열 | J/gK | 0.94 | ASTM E1461 |
| 발화성 | 클래스 | V0 | UL-94 |
| NASA 배출가스, 125oC, ≤10-6 토르 | |||
| 전체 질량 손실 | % | 0.02 | NASA SP-R-0022A |
| 수집된 휘발성 동물 | % | 0 | NASA SP-R-0022A |
| 수증기 회복 | % | 0 | NASA SP-R-0022A |
기술적 특징
다이 일렉트릭 특성
TC600 라미네이트는 1.8MHz와 10GHz에서 6.15의 다이 일렉트릭 상수 (Dk) 를 나타냅니다. 이 특성은 신호 손실을 줄이고 전체 회로 성능을 향상시키는 데 필수적입니다.특히 RF 애플리케이션에서.
열 관리
열전도 1.1 W/mK로, TC600 PCB는 열분해에 탁월하여 고전력 애플리케이션에 이상적입니다. 낮은 분해 인수는 1.8GHz와 0.0에서 0.0017입니다.0020 10GHz에서 효율적인 열 관리에 더 기여합니다.
온도 에서 안정성
TC600 PCB는 -40°C에서 140°C의 넓은 온도 범위에서 안정적인 Dk를 유지하며, X/Y 축에서는 9 ppm/°C, Z 축에서는 35 ppm/°C의 낮은 열 확장 계수 (CTE) 를 가지고 있습니다.이 안정성 은 용매 관절 에 가해지는 스트레스 를 최소화 하기 위해 매우 중요하다, PCB의 수명과 신뢰성을 향상시킵니다.
TC600 PCB의 장점
1크기 감소: TC600 PCB는 낮은 Dk 기판에 비해 더 작은 발자국을 가능하게하여 더 컴팩트한 디자인을 허용합니다.
2향상된 효율성: 전송 라인 손실을 최소화함으로써 열 발생을 줄임으로써 PCB는 고성능 애플리케이션에 필수적인 전반적인 효율성을 향상시킵니다.
3신뢰성 향상: 향상 된 처리 능력과 CTE 일치는 저 스트레스 용접 관절을 보장하여 PCB를 까다로운 환경에서 매우 신뢰할 수 있습니다.
신청서
TC600 PCB는 다재다능하며 다음과 같은 다양한 응용 분야에 적합합니다.
- 전력 증폭기: 통신 장치에서 신호 강도를 극대화하기 위해 필수적입니다.
- 필터 및 큐플러: RF 애플리케이션에서 사용되며 주파수 신호를 효과적으로 관리합니다.
- 마이크로 웨브 결합기 및 전력 분할기: 첨단 통신 시스템, 특히 항공 전자에서 효율적인 신호 처리에 필수적입니다.
- 작은 발자국 안테나: GPS 및 휴대용 RFID 리더 안테나와 같은 컴팩트 디자인을 요구하는 애플리케이션에 이상적입니다.
- 디지털 오디오 방송 (DAB) 안테나: 위성 라디오 애플리케이션에 적합하며 고품질의 오디오 전송을 보장합니다.
결론
TC600 쌍면 PCB는 현대 전자제품의 까다로운 요구사항을 충족시키기 위해 설계된 PCB 기술의 중요한 발전을 나타냅니다.그리고 견고한 테스트, 이 PCB는 다양한 고주파 응용 프로그램에서 성능 표준을 높일 준비가되어 있습니다.
엔지니어와 제조업체는 TC600 PCB가 신뢰성, 효율성 및 혁신을 제공하여 다음 세대의 전자 장치의 길을 개척 할 수 있다고 믿을 수 있습니다.
|
|
