모크: | 1pcs |
가격: | USD9.99-99.99/PCS |
표준 포장: | 진공 bags+Cartons |
배달 기간: | 8~9 일 |
지불 방법: | T/T |
공급 능력: | 5000PCS / 월 |

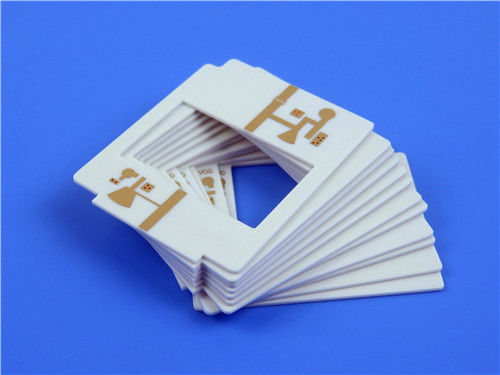

고성능의 쌍면 PCB를 소개합니다. TMM10i 소재로 정밀하게 설계되어 RF 및 마이크로파 애플리케이션을 위해 설계되었습니다.이 보드는 현대 전자 장치의 엄격한 요구 사항을 충족하도록 구성되었습니다, 다양한 고주파 애플리케이션에서 신뢰성과 성능을 보장합니다.
건설 세부 사항
이 쌍면 PCB는 고성능 열성 폴리머 복합재인 TMM10i를 사용하여 제작되었습니다. 특히 까다로운 애플리케이션을 위해 설계되었습니다.용도 ±0.15mm, 복잡한 설계에 중요한 차원의 정확성을 보장합니다.
- 레이어 수: 쌍면
- 최소 추적/공간: 5/5 밀리, 컴팩트한 디자인 레이아웃을 허용합니다.
- 최소 구멍 크기: 0.3mm, 다양한 부품 배치를 용이하게
- 완성된 보드 두께: 0.7mm, 가벼운 디자인에 기여합니다.
- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 계층에, 적절한 전류 처리 보장.
- 플래팅 두께: 20μm, 전기 연결에서 신뢰성을 향상.
- 표면 가공: 순수한 금 (황금 아래에는 니켈이 없다), 뛰어난 전도성과 산화 저항성을 제공한다.
- 전기 테스트: 100% 전기 테스트는 배송 전에 수행되며 제품의 품질을 보장합니다.
PCB 스택업
이 PCB의 스택업은 최적의 성능을 위해 설계된 로저 TMM10i 코어와 함께 두 개의 구리 층으로 구성됩니다.
- 구리 층 1: 35 μm
- 로저스 TMM10i 코어: 0.635mm (25 밀리)
- 구리층 2: 35 μm
품질 보장
품질은 PCB 제조에서 가장 중요합니다. 우리의 PCB는 IPC-Class-2 표준에 따라 생산되며 신뢰성과 성능에 대한 산업 기준을 충족하도록합니다.각 단위는 배송 전에 기능을 확인하기 위해 엄격한 전기 테스트를 거칩니다., 결함 위험을 최소화하고 고객 만족을 보장합니다.
TMM10i 전형적 값 | ||||||
재산 | TMM10i | 방향 | 단위 | 조건 | 시험 방법 | |
다이렉트릭 상수,ε 프로세스 | 90.80±0.245 | Z | 10GHz | IPC-TM-650 2.5.5.5 | ||
다이렉트릭 상수,ε 설계 | 9.9 | - | - | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
분산 요인 (과정) | 0.002 | Z | - | 10GHz | IPC-TM-650 2.5.5.5 | |
다이렉트릭 상수의 열 계수 | -43 | - | ppm/°K | -55°C ~ 125°C | IPC-TM-650 2.5.5.5 | |
단열 저항 | >2000년 | - | 맙소사 | C/96/60/95 | ASTM D257 | |
부피 저항성 | 2 x 108 | - | 엠씨 | - | ASTM D257 | |
표면 저항성 | 4 x 107 | - | 모흐 | - | ASTM D257 | |
전기 강도 (dielectric 강도) | 267 | Z | V/mil | - | IPC-TM-650 방법 2.5.6.2 | |
열 특성 | ||||||
분해 온도 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
열 확장 계수 - x | 19 | X | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
열 확장 계수 - Y | 19 | Y | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
열 확장 계수 - Z | 20 | Z | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
열전도성 | 0.76 | Z | W/m/K | 80 °C | ASTM C518 | |
기계적 특성 | ||||||
열 스트레스 후 구리 껍질 강도 | 5.0 (0.9) | X,Y | 1kg/인치 (N/mm) | 용접 후 1 온스. EDC | IPC-TM-650 방법 2.4.8 | |
굽기 강도 (MD/CMD) | - | X,Y | kpsi | A | ASTM D790 | |
플렉서럴 모듈 (MD/CMD) | 1.8 | X,Y | MPSI | A | ASTM D790 | |
물리적 특성 | ||||||
수분 흡수 (2X2) | 1.27mm (0.050") | 0.16 | - | % | D/24/23 | ASTM D570 |
3.18mm (0.125") | 0.13 | |||||
특수 중력 | 2.77 | - | - | A | ASTM D792 | |
특정 열 용량 | 0.72 | - | J/g/K | A | 계산 | |
납 없는 공정 호환성 | 네 | - | - | - | - |
물질적 특성
TMM10i 특성
로저 TMM10i 물질은 뛰어난 전기 성능으로 알려져 있으며, 고주파 애플리케이션에 이상적입니다. 주요 특성은 다음과 같습니다.
- 다이 일렉트릭 상수 (Dk): 9.80 ± 0.245
- 분산 요인: 0.0020 10 GHz에서 신호 손실을 최소화합니다.
- Dk의 열 계수: -43 ppm/°K, 다양한 온도에서 안정성을 보장합니다.
- 분해 온도 (Td): 425 °C (TGA), 열 저항성을 제공합니다.
- 열전도: 0.76W/mK, 효율적인 열 분비를 촉진합니다.
TMM10i 재료의 장점
TMM10i의 사용은 몇 가지 장점을 제공합니다.
- 기계적 안정성: 재료의 특성은 스릴과 차가운 흐름에 저항하여 시간이 지남에 따라 구조적 무결성을 보장합니다.
- 화학 저항성: 화학 물질에 대한 저항성은 제조 과정에서 손상을 최소화하여 내구성을 향상시킵니다.
- 간소화 된 처리: 전류 없는 접착 전에 나트륨 나프타나트 처리가 필요하지 않으며 제조 프로세스를 간소화합니다.
- 신뢰할 수 있는 와이어 결합: 열성 합액을 기반으로, TMM10i는 신뢰할 수 있는 와이어 결합 응용 프로그램을 지원합니다.
전형적 사용법
이 양면 PCB의 다재다능성은 다음과 같은 광범위한 응용 분야에 적합합니다.
- RF 및 마이크로 웨브 회로: 증폭기, 필터 및 결합기에 이상적입니다.
- 위성 통신 시스템: 우주 응용 프로그램의 엄격한 견딜 수 있도록 설계되었습니다.
- 글로벌 포지셔닝 시스템 안테나: 정밀 탐색을 위해 최적화
- 패치 안테나와 다이 일렉트릭 포라라이저: 신호 전송 및 수신에 효과적입니다.
- 칩 테스터: 테스트 환경에서 신뢰할 수 있는 성능.
사용 가능성
이 고성능 PCB는 전 세계적으로 사용 가능하며 전자 설계에 대한 고급 솔루션을 찾는 고객에게 접근성을 보장합니다.
결론
이 쌍면 PCB는 TMM10i 소재로 만들어졌으며, 신뢰성, 성능, 그리고 다재다능성의 특별한 조합을 나타냅니다.그것은 전자 산업의 다양한 까다로운 응용 프로그램에 완벽하게 적합합니다.. 우리의 PCB를 선택함으로써, 고객은 그들의 프로젝트가 최첨단 기술과 검증된 신뢰성을 활용할 것이라고 확신 할 수 있습니다. 우리의 최첨단 PCB 솔루션으로 오늘 당신의 디자인을 향상.
