| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

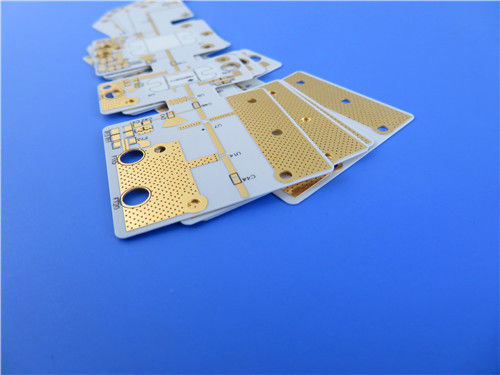

Rogers RO3003 소재로 제작된 고성능 PCB를 소개합니다. 첨단 RF 및 마이크로파 응용 분야를 위해 특별히 설계되었습니다. 45mm x 44.5mm 크기의 이 소형 PCB는 뛰어난 신뢰성과 신호 무결성을 제공하여 자동차 레이더 및 5G 무선 인프라를 포함한 최첨단 기술에 이상적인 선택입니다.
Rogers RO3003 소재 이해
Rogers RO3003은 뛰어난 전기적 및 열적 특성으로 유명한 세라믹 충전 PTFE 복합재로, 상업용 마이크로파 및 RF 응용 분야에 이상적입니다. 이 소재는 다양한 온도 및 주파수에서 우수한 유전 상수(Dk) 안정성을 나타내며, PTFE 유리 소재에서 일반적으로 나타나는 Dk의 급격한 변화를 제거합니다. 이러한 특성은 일관된 성능이 가장 중요한 자동차 레이더, 첨단 운전자 지원 시스템(ADAS) 및 5G 무선 인프라와 같은 응용 분야에서 매우 중요합니다.
주요 소재 특성
- 유전 상수: 10 GHz/23°C에서 3 ± 0.04
- 손실 계수: 10 GHz/23°C에서 0.001
- 열 전도율: 0.5 W/mK
- 수분 흡수율: 0.04%
- 열팽창 계수: -55 ~ 288°C, X, Y 및 Z 축에서 낮은 팽창 계수
구조 세부 정보
이 2층 PCB는 다음과 같은 사양의 견고한 구조를 특징으로 합니다.
- 기본 소재: Rogers RO3003
- 레이어 수: 2
- 보드 치수: 45mm x 44.5mm
- 완성 보드 두께: 0.3mm
- 완성 구리 무게: 외부 레이어에 1oz (1.4 mils)
- 최소 트레이스/공간: 4/4 mils
- 최소 홀 크기: 0.3mm (블라인드 비아 없음)
- 비아 도금 두께: 20 μm
- 표면 마감: Immersion Gold
- 실크스크린: 상단에 검정색; 하단에 실크스크린 없음
| RO3003 일반 값 | |||||
| 속성 | RO3003 | 방향 | 단위 | 조건 | 테스트 방법 |
| 유전 상수, εProcess | 3.0±0.04 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 클램프 스트립라인 | |
| 유전 상수, εDesign | 3 | Z | 8GHz ~ 40 GHz | 차등 위상 길이 방법 | |
| 손실 계수, tanδ | 0.001 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| ε의 열 계수 | -3 | Z | ppm/℃ | 10 GHz -50℃ ~ 150℃ | IPC-TM-650 2.5.5.5 |
| 치수 안정성 | 0.06 0.07 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 체적 저항 | 107 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| 표면 저항 | 107 | MΩ | COND A | IPC 2.5.17.1 | |
| 인장 탄성 계수 | 930 823 |
X Y |
MPa | 23℃ | ASTM D 638 |
| 수분 흡수 | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 비열 | 0.9 | j/g/k | 계산됨 | ||
| 열 전도율 | 0.5 | W/M/K | 50℃ | ASTM D 5470 | |
| 열팽창 계수 (-55 ~ 288℃) |
17 16 25 |
X Y Z |
ppm/℃ | 23℃/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | ℃ TGA | ASTM D 3850 | ||
| 밀도 | 2.1 | gm/cm3 | 23℃ | ASTM D 792 | |
| 구리 박리 강도 | 12.7 | Ib/in. | 1oz,EDC After Solder Float | IPC-TM 2.4.8 | |
| 가연성 | V-0 | UL 94 | |||
| 무연 공정 호환 | 예 | ||||
RO3003 PCB의 장점
1. 고주파 성능
RO3003 소재의 낮은 유전 손실은 PCB가 최대 77 GHz까지 고주파 응용 분야에서 효과적으로 작동할 수 있도록 합니다. 이는 신호 무결성이 중요한 RF 응용 분야에 탁월한 선택입니다.
2. 열적 안정성
0.5 W/mK의 열 전도율과 500°C 이상의 Td를 갖춘 당사의 PCB는 성능 저하 없이 극한의 온도를 견딜 수 있습니다. 이는 열 조건의 변동을 경험하는 응용 분야에 필수적입니다.
3. 치수 안정성
소재의 낮은 면내 팽창 계수는 온도 변화에도 PCB가 무결성과 성능을 유지하도록 보장합니다. 이러한 신뢰성은 열 변화에 민감한 표면 실장 어셈블리에 매우 중요합니다.
4. 비용 효율적인 제조
당사의 PCB는 대량 생산을 위해 설계되어 고품질 및 신뢰성 표준을 유지하면서 경제적인 라미네이트 가격을 제공합니다. 이는 성능 저하 없이 생산 규모를 확장하려는 기업에게 매력적인 선택입니다.
일반적인 응용 분야
Rogers RO3003 PCB는 다용도로 다음과 같은 다양한 응용 분야에 적합합니다.
- 자동차 레이더 시스템: 첨단 운전자 지원 시스템 및 충돌 방지 기술에 필수적입니다.
- GPS 안테나: 다양한 장치에서 정확한 위치 추적을 제공합니다.
- 셀룰러 통신: 강력한 통신 네트워크를 위한 전력 증폭기 및 안테나를 지원합니다.
- 무선 통신: 패치 안테나 및 기타 무선 기술에 이상적입니다.
- 직접 방송 위성: 위성 통신을 위한 안정적인 신호 전송을 보장합니다.
- 원격 미터 판독기: 유틸리티에서 효율적인 데이터 수집을 용이하게 합니다.
- 전원 백플레인: 복잡한 전자 시스템에서 전원 분배를 지원합니다.
결론
산업이 더 높은 주파수와 더 복잡한 응용 분야로 계속 발전함에 따라 Rogers RO3003 PCB는 PCB 기술의 선두에 서 있습니다. 고성능 소재와 세심한 구조를 결합하여 이 PCB는 소형 설계에서 타의 추종을 불허하는 신뢰성과 효율성을 제공합니다.
추가 문의 사항이 있거나 주문을 하시려면 당사 영업팀에 문의하십시오. PCB 솔루션으로 고주파 성능 목표를 달성할 수 있도록 도와드리겠습니다.
|
|
