| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

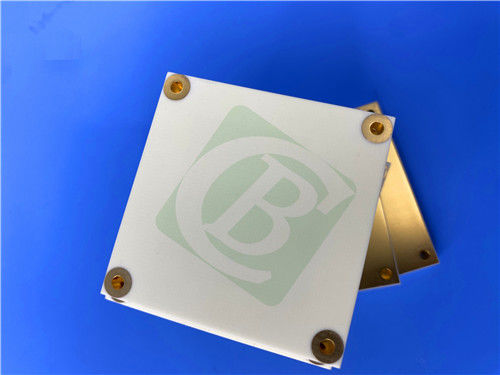

이 PCB는 RO4003C 및 RO4450F를 포함한 고급 재료로 제작된 고성능 3층 인쇄 회로 기판입니다. 정밀성과 신뢰성을 위해 설계되었으며, 최적의 전기적 성능과 기계적 안정성을 보장하기 위해 엄격한 사양을 충족합니다.
PCB 세부 정보
| 매개변수 | 사양 |
| 기본 재료 | RO4003C / RO4450F |
| 레이어 수 | 3 레이어 |
| 보드 치수 | 291mm x 155mm ± 0.15mm (2가지 유형, 2개) |
| 최소 트레이스/간격 | 5/4 밀 |
| 최소 구멍 크기 | 0.3mm |
| 블라인드 비아 | 상단 레이어에서 내부 레이어 1 |
| 완성된 보드 두께 | 1.82mm |
| 완성된 Cu 무게 | 1oz (1.4 밀) 외부 레이어 / 1oz 내부 레이어 |
| 비아 도금 두께 | 20 μm |
| 표면 마감 | 침지 금 |
| 상단 실크스크린 | 흰색 |
| 하단 실크스크린 | 아니요 |
| 상단 솔더 마스크 | 검정색 |
| 하단 솔더 마스크 | 아니요 |
| 전기적 테스트 | 출하 전에 100% 전기적 테스트 사용 |
이 3층 경성 PCB의 스택업은 다음과 같이 구성됩니다.
- 구리 레이어 1: 35 μm
- Rogers 4003C 코어: 0.813 mm (32 mil)
- 구리 레이어 2: 35 μm
- 본딩 플라이: RO4450F - 0.102 mm (4 mil)
- Rogers 4003C 코어: 0.813 mm (32 mil)
- 구리 레이어 3: 35 μm
아트워크 및 품질 표준
제공된 아트워크는 Gerber RS-274-X 형식이며 IPC-Class-2 품질 표준을 준수합니다. 이를 통해 PCB가 신뢰성 및 성능에 대한 업계 요구 사항을 충족합니다.
글로벌 가용성
이 고성능 PCB는 전 세계적으로 사용할 수 있으며, 다양한 시장에서 다양한 응용 분야에 접근할 수 있습니다.
RO4003C 소개
Rogers RO4003C는 뛰어난 전기적 성능으로 알려진 독점 재료입니다. PTFE/직조 유리의 장점과 에폭시/유리의 제조 가능성을 결합하여 마이크로파 라미네이트에 대한 비용 효율적인 솔루션을 제공합니다. 주요 특징은 다음과 같습니다.
- 유전율(Dk): 10GHz에서 3.38 ±0.05
- 손실 계수: 10GHz에서 0.0027, 2.5GHz에서 0.0021
- 유전율의 열 계수: +40 ppm/°C
- 열 전도율: 0.71 W/m/°K
- 낮은 수분 흡수율: 0.06%
재료의 열팽창 특성은 구리와 밀접하게 일치하여 신뢰할 수 있는 도금된 스루홀 품질을 용이하게 합니다.
장점
Rogers RO4003C는 다음과 같은 다양한 이점을 제공합니다.
- 다층 보드 구성에 이상적
- FR-4와 같은 표준 재료에 비해 낮은 제조 비용
- 성능에 민감한 대량 생산 응용 분야를 위해 설계됨
- 경쟁력 있는 가격으로 인기가 높음
일반적인 응용 분야
RO4003C PCB는 다음과 같은 다양한 응용 분야에 적합합니다.
- 셀룰러 기지국 안테나 및 전력 증폭기
- RF 식별 태그
- 자동차 레이더 및 센서
- 직접 방송 위성용 LNB
결론
RO4003C 및 RO4450F 재료로 구성된 3층 PCB는 첨단 엔지니어링 및 설계를 보여주며, 통신, 자동차 및 항공 우주 산업의 까다로운 응용 분야에 이상적입니다. 고성능, 비용 효율성 및 신뢰성의 조합은 현대 전자 제품의 요구 사항을 충족하는 데 도움이 됩니다.
|
|
