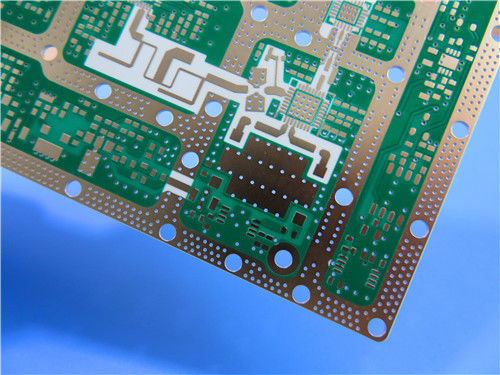

로프로 RO4350B PCB 쌍면 1.6mm 두꺼운 ENEPIG 마무리

모크:	1개
가격:	USD9.99-99.99
표준 포장:	진공 백+상자
배달 기간:	8-9 근무일
지불 방법:	티/티
공급 능력:	한 달에 5000pc

세부 정보 정보

제품 설명

자세한 정보

원래 장소

브랜드 이름

Bicheng

UL, ISO9001, IATF16949

모델 번호

BIC-332.V1.0

기본 자료:

Rogers RO4350B 로우 프로파일(LoPro)

레이어 수:

PCB 두께:

1.6mm

PCB 크기:

개당 43mm x 56mm (1PCS)

실크 스크린:

솔더 마스크:

구리 중량:

외부 레이어용 1온스(1.4밀)

표면 마무리:

ENEPIG(무전해 니켈 무전해 팔라듐 및 침지 금)

강조하다:

로프로 RO4350B PCB 보드

쌍면 로저스 PCB 1.6mm

ENEPIG 마감 PCB판

제품 설명

로프로 RO4350B PCB 쌍면 1.6mm 두꺼운 ENEPIG 마무리

이 2층 딱딱한 PCB는 고주파 RF 및 고속 디지털 애플리케이션을 위해 설계되었습니다.로저스 RO4350B 로프로필 (LoPro) 소재를 활용합니다. 독자적인 역처리 엽기 기술을 가진 탄화수소 세라믹 라미네이트우수한 신호 무결성, 감소 된 전도자 손실, 그리고 비용 효율적인 제조를 달성하기 위해,그것은 셀룰러 기본 스테이션에서 고속 서버에 이르기까지 사용 사례에 대한 성능과 실용성을 균형 잡습니다..

PCB 사양

매개 변수	세부 사항
기본 재료	로저스 RO4350B 저프로필 (LoPro) - 역처리 필름과 탄화수소 세라믹 라미네이트
계층 수	2층 (직한 구조)
보드 크기	43mm x 56mm 1개 (1PCS)
최소 추적/공간	4 밀리 (조각) / 6 밀리 (공간)
최소 구멍 크기	00.3mm
비아	블라인드 비아스가 없습니다. 접착 두께 = 20μm
완성된 보드 두께	10.6mm
완성 된 구리 무게	1온스 (1.4 밀리)
표면 마감	ENEPIG (전체 없는 니켈 전체 없는 팔라디움 및 몰입 금)
실크 스크린	위층에 흰색 실크 스크린; 아래층에는 실크 스크린이 없습니다.
용접 마스크	상층에 녹색 용접 마스크; 하층에 용접 마스크가 없습니다.
품질 보장	100% 전기 테스트

PCB 스택업

계층 이름	소재	두께
최상층 (Copper_layer_1)	35μm 두께의 구리	35μm (1oz)
하위층	로저스 RO4350B 로프로	1.542mm (60.7mil)
하층 (Copper_layer_2)	35μm 두께의 구리	35μm (1oz)

로저스 RO4350B 낮은 프로필 물질

로저스 RO4350B 로프로 (Rogers RO4350B LoPro) 는 자체 개발한 역처리 엽기 기술로 비용 효율적인 고주파 디자인을 재정의합니다. 이 혁신은 엽기를표준 RO4350B의 모든 주요 이점을 유지하면서 전도자 손실을 줄이고 (그리고 따라서 삽입 손실을 향상시킵니다):

FR-4 프로세스 호환성:전문적인 준비 (예: 나트륨 에치) 가 필요하지 않습니다 - 제조 비용과 수속 시간을 낮추기 위해 표준 에포시 / 유리 제조 작업 흐름을 사용합니다.

탄화수소 세라믹 성분:낮은 다이 일렉트릭 손실과 기계적 안정성을 결합하여 혼합 신호 (RF + 디지털) 애플리케이션에 이상적입니다.

환경 준수:납 없는 프로세스 호환성, UL 94-V0 등급, 세계 안전 및 지속가능성 표준을 충족

주요 자료 특징

특징	사양
다이 일렉트릭 상수 (Dk)	3.48 ± 0.05 10GHz/23°C에서
분산 요인 (DF)	0.0037 10GHz/23°C에서
열 성능	- 분해 온도 (Td): > 390°C - 유리 전환 온도 (Tg): > 280°C (TMA)
열전도성	0.69 W/mK
열 확장 계수 (CTE)	- X축: 10ppm/°C - Y축: 12ppm/°C - Z축: 32 ppm/°C (-55 ~ 288°C)
불화성 등급	UL 94-V0
추가적 특성	CAF (Conductive Anodic Filament) 저항성; 납 없는 호환성

주요 이점

아주 낮은 삽입 손실:40 GHz 이상에서 신뢰할 수있는 작동을 가능하게합니다. LNB 및 기지 스테이션 안테나와 같은 고주파 애플리케이션에 중요합니다.
감소된 PIM:셀룰러 인프라에서 명확한 신호 전송을 위해 수동적 인 인터모듈레이션을 최소화하여 호출 낙하 또는 데이터 저하를 피합니다.
열 저항성:낮은 전도도 손실은 열 분비를 향상시키고, 높은 Tg/Td는 납 없는 용접 및 고온 운영 환경 (예를 들어, 서버 랙, 야외 안테나) 에 견딜 수 있습니다.
구리 합동 CTE:X/Y축 CTE (10/12 ppm/°C) 는 구리와 일치하여 열 사이클 도중 용접 관절 스트레스를 제거하여 장기적인 신뢰성을 보장합니다.
디자인 유연성:다층 확장성 (미래의 복잡한 디자인) 및 2층 비용 효율성을 지원하며 습한 환경에서 내구성을 위해 CAF 저항을 제공합니다.

몇 가지 전형적 인 응용 방법

서버, 라우터 및 고속 역 비행기와 같은 디지털 애플리케이션
셀룰러 기반 스테이션 안테나 및 전력 증폭기
직접 방송 위성을 위한 LNB
RF 식별 태그

요약

로저스 RO4350B 로우 프로필 소재로 된 2층 PCB는 RF 및 고속 디지털 애플리케이션에 대한 다재다능하고 고성능 솔루션입니다.ENEPIG 마감, 그리고 업계에서 선도적인 신뢰성, 그것은 40+ GHz에서 신호 무결성에서 비용 효율적인 대용량 제조까지 현대 전자 주요 과제를 해결합니다.전 세계적으로 사용 가능성과 IPC-Class-2 표준을 준수하는 것은 통신에 대한 신뢰할 수있는 선택이됩니다., 데이터센터, 위성, RFID 프로젝트 전 세계
