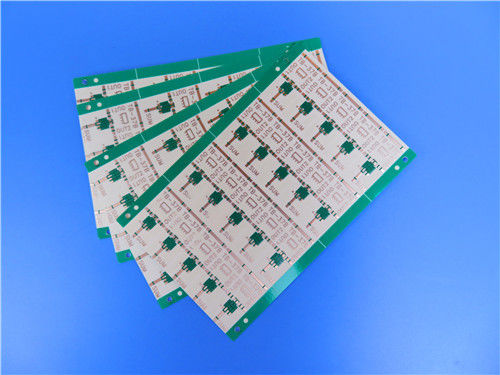

제품 상세 정보:
|
| 기본 재료: | Rogers RO4003C 로우 프로파일(LoPro) | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 두께: | 0.65mm | PCB 크기: | 개당 64mm x 68.4mm (1PCS) |
| 실크 스크린: | 하얀색 | 솔더 마스크: | 녹색 |
| 구리 무게: | 외부 레이어용 1온스(1.4밀) | 표면 마감: | 은도금 + 금도금 |
| 강조하다: | 로저스 PCB 보드 20.7ml 기판,2면 로프로 RO4003C PCB,고주파 성능의 로저스 PCB |
||
| 매개 변수 | 세부 사항 |
|---|---|
| 기본 재료 | 로저스 RO4003C 저프로필 (LoPro) - 역처리 필름과 탄화수소 세라믹 라미네이트 |
| 계층 수 | 2층 (직한 구조) |
| 보드 크기 | 64mm x 68.4mm 1개 (1PCS) |
| 최소 추적/공간 | 5 밀리 (조각) / 5 밀리 (공간) |
| 최소 구멍 크기 | 00.3mm |
| 비아 | 블라인드 비아스가 없습니다. 접착 두께 = 20μm |
| 완성된 보드 두께 | 0.65mm |
| 완성 된 구리 무게 | 1온스 (1.4 밀리) |
| 표면 마감 | 실버 하부 플래팅 + 골드 플래팅 |
| 실크 스크린 | 위층에 흰색 실크 스크린, 아래층에는 실크 스크린이 없습니다. |
| 용접 마스크 | 상층에 녹색 용접 마스크; 하층에 용접 마스크가 없습니다. |
| 품질 보장 | 100% 전기 테스트 운송 전 |
| 특징 | 사양 |
|---|---|
| 재료 구성 | 역처리 후유기로 된 탄화수소 세라믹 라미네이트 |
| 다이 일렉트릭 상수 (Dk) | 310GHz/23°C에서.38 ± 0.05 |
| 분산 요인 (DF) | 0.0027 10GHz/23°C에서 |
| 열 성능 | - 분해 온도 (Td): >425°C - 유리 전환 온도 (Tg): > 280°C (TMA) |
| 열전도성 | 0.64 W/mK |
| 열 확장 계수 (CTE) | - X축: 11ppm/°C - Y축: 14ppm/°C - Z축: 46 ppm/°C (-55 ~ 288°C) |
| 프로세스 호환성 | 납 없는 공정 호환성; 표준 FR-4 제조 호환성 |
| 추가적 특성 | CAF (Conductive Anodic Filament) 저항성 |
