제품 세부 정보

집 > 상품 >

로저스 PCB RO3203 이중 계층 10 밀리 ENEPIG 마무리

상품

구리 래미네이트

저희와 연락

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

지금 연락하세요

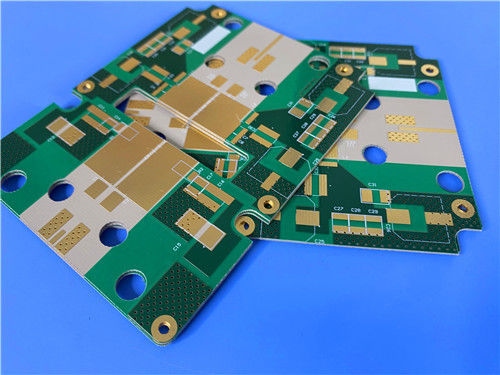

로저스 PCB RO3203 이중 계층 10 밀리 ENEPIG 마무리

모크:	1개
가격:	USD9.99-99.99
표준 포장:	진공 백+상자
배달 기간:	8-9 근무일
지불 방법:	티/티
공급 능력:	한 달에 5000pc

세부 정보 정보

제품 설명

자세한 정보

원래 장소

브랜드 이름

Bicheng

UL, ISO9001, IATF16949

모델 번호

BIC-332.V1.0

기본 자료:

로저스 RO3203

레이어 수:

PCB 두께:

0.35mm

PCB 크기:

74.57mm x 23.28mm(1개),

실크 스크린:

솔더 마스크:

구리 중량:

외부 레이어용 1온스(1.4밀)

표면 마무리:

ENEPIG

강조하다:

로저스 RO3203 이중층 PCB

10밀리 엔피그 PCB

로저스 PCB ENEPIG 코팅

제품 설명

로저스 PCB RO3203 이중 계층 10 밀리 ENEPIG 마무리

이 2층 딱딱한 PCB는 고주파 애플리케이션 (40 GHz 이상) 에 맞게 만들어졌으며,유성강화 래미네이트 엮은 것기계적 안정성, 비용 효율성

PCB 사양

매개 변수	세부 사항
기본 재료	로저스 RO3203 (세라믹으로 채워진, 유리섬유로 강화된 직물 PTFE 복합재)
계층 수	2층 (직한 구조)
보드 크기	74.57mm x 23.28mm 1개 (1PCS)
최소 추적/공간	4 밀리 (조각) / 7 밀리 (공간)
최소 구멍 크기	00.2mm
비아	블라인드 비아스가 없습니다. 접착 두께 = 20μm
완성된 보드 두께	0.35mm
완성 된 구리 무게	1온스 (1.4 밀리)
표면 마감	ENEPIG
실크 스크린	위층에 흰색 실크 스크린, 아래층에는 실크 스크린이 없습니다.
용접 마스크	상층에 녹색 용접 마스크, 하층에 용접 마스크가 없습니다.
품질 보장	100% 전기 테스트 운송 전

PCB 스택업 구성

계층 이름	소재	두께
최상층 (Copper_layer_1)	35μm 두께의 구리	35μm (1oz)
하위층	로저스 RO3203	0.254mm (10mil)
하층 (Copper_layer_2)	35μm 두께의 구리	35μm (1oz)

로저스 RO3203 자료 소개

로저스 RO3203는 전기 성능을 손상시키지 않고 기계적 안정성을 향상시키는 데 중점을 둔 RO3000 시리즈의 확장으로 설계된 프리미엄 고주파 회로 재료입니다..섬유유로 강화된 세라믹으로 채워진 라미네이트로서 세 가지 중요한 특성을 균형을 이루고 있습니다. 예외적인 전기 성능 (40 GHz 이상 주파수에는 적합합니다.)강력한 기계적 안정성, 그리고 경쟁력 있는 가격으로 고주파 장치의 대량 생산에 이상적입니다.

그 핵심 전기적 특성은 3.02의 변압상수 (Dk) 와 0.0016의 분산 요인 (DF) 이 초고 주파수에서 신뢰할 수있는 신호 전파를 가능하게합니다.그 엮은 유리 강화는 취급 및 조립 중에 내구성을 보장합니다.일부 고주파 재료와 달리, RO3203는 또한 글로벌 환경 표준에 맞추어 납 없는 프로세스 호환성입니다.

RO3203 주요 특징

특징	사양
재료 구성	세라믹으로 채워진 PTFE 복합재 (유화로 강화된 직물)
다이 일렉트릭 상수 (Dk)	310GHz/23°C에서 0.02 ± 0.04
분산 요인 (DF)	0.0016 10GHz/23°C에서
분해 온도 (Td)	> 500°C
열전도성	0.87 W/mK
열 확장 계수 (CTE)	X축: 13ppm/°C; Y축: 13ppm/°C; Z축: 58ppm/°C (-55~288°C)
프로세스 호환성	납 없는 프로세스 호환성
불화성 등급	UL 94 V-0

이점

RO3203의 특성은 PCB에 대한 실질적인 이점으로 번역되며 초고 주파수 설계 및 대량 제조의 주요 과제를 해결합니다.

초고 주파수 성능:낮은 DF (0.0016) 와 안정적인 Dk (3.02 ± 0.04) 는 40 GHz 이상에서 안정적인 동작을 가능하게 한다.
기계적 안정성:엮은 유리 강화는 딱딱성을 향상시켜 PCB를 조립 중에 더 쉽게 다루고 왜곡에 저항합니다.
열 호환성:구리와 일치하는 낮은 평면 CTE (X / Y 축에 13 ppm / ° C) 는 열 사이클 중에 용접 관절 고장을 방지하여 신뢰할 수있는 표면 장착 조립체를 지원합니다.
비용 효율성:대용량 생산에 경제적인 가격으로, 고주파 성능을 희생하지 않고 전체 생산 비용을 절감합니다.
표면 매끄러움:정밀한 고주파 회로 라우팅을 위해 더 얇은 라인 에치 tolerances를 가능하게 합니다.
안전 및 준수:UL 94 V-0 연화성 등급 및 납 없는 호환성은 세계 안전 및 환경 표준을 충족합니다.

전형적 사용법

이 PCB는 다음을 포함하여 중요한 전자 시스템에서 사용하도록 설계되었습니다.

자동차: 충돌 방지 시스템, GPS 안테나
무선 통신: 기지국 인프라, LMDS (Local Multipoint Distribution Service), 무선 광대역, 마이크로 스트립 패치 안테나
위성 및 통신: 직방송 위성 (DBS), 무선 통신 시스템, 케이블 시스템에서의 데이터 링크
산업 및 소비자: 원격 계측기, 전력 배기

사용 가능성: 전 세계

이 PCB는 생산 및 공급을 위해 전 세계적으로 접근 할 수 있으며, 다 지역 고주파 프로젝트의 물류 요구를 해결합니다.

태그:

상품

모크:	1개
가격:	USD9.99-99.99
표준 포장:	진공 백+상자
배달 기간:	8-9 근무일
지불 방법:	티/티
공급 능력:	한 달에 5000pc

자세한 정보

제품 설명

자세한 정보

원래 장소

중국

브랜드 이름

Bicheng

인증

UL, ISO9001, IATF16949

모델 번호

BIC-332.V1.0

기본 자료:

로저스 RO3203

레이어 수:

2 층

PCB 두께:

0.35mm

PCB 크기:

74.57mm x 23.28mm(1개),

실크 스크린:

하얀색

솔더 마스크:

녹색

구리 중량:

외부 레이어용 1온스(1.4밀)

표면 마무리:

ENEPIG

최소 주문 수량:

1개

가격:

USD9.99-99.99

포장 세부 사항:

진공 백+상자

배달 시간:

8-9 근무일

지불 조건:

티/티

공급 능력:

한 달에 5000pc

강조하다

로저스 RO3203 이중층 PCB

10밀리 엔피그 PCB

로저스 PCB ENEPIG 코팅

제품 설명

로저스 PCB RO3203 이중 계층 10 밀리 ENEPIG 마무리

이 2층 딱딱한 PCB는 고주파 애플리케이션 (40 GHz 이상) 에 맞게 만들어졌으며,유성강화 래미네이트 엮은 것기계적 안정성, 비용 효율성

PCB 사양

매개 변수	세부 사항
기본 재료	로저스 RO3203 (세라믹으로 채워진, 유리섬유로 강화된 직물 PTFE 복합재)
계층 수	2층 (직한 구조)
보드 크기	74.57mm x 23.28mm 1개 (1PCS)
최소 추적/공간	4 밀리 (조각) / 7 밀리 (공간)
최소 구멍 크기	00.2mm
비아	블라인드 비아스가 없습니다. 접착 두께 = 20μm
완성된 보드 두께	0.35mm
완성 된 구리 무게	1온스 (1.4 밀리)
표면 마감	ENEPIG
실크 스크린	위층에 흰색 실크 스크린, 아래층에는 실크 스크린이 없습니다.
용접 마스크	상층에 녹색 용접 마스크, 하층에 용접 마스크가 없습니다.
품질 보장	100% 전기 테스트 운송 전

PCB 스택업 구성

계층 이름	소재	두께
최상층 (Copper_layer_1)	35μm 두께의 구리	35μm (1oz)
하위층	로저스 RO3203	0.254mm (10mil)
하층 (Copper_layer_2)	35μm 두께의 구리	35μm (1oz)

로저스 RO3203 자료 소개

RO3203 주요 특징

특징	사양
재료 구성	세라믹으로 채워진 PTFE 복합재 (유화로 강화된 직물)
다이 일렉트릭 상수 (Dk)	310GHz/23°C에서 0.02 ± 0.04
분산 요인 (DF)	0.0016 10GHz/23°C에서
분해 온도 (Td)	> 500°C
열전도성	0.87 W/mK
열 확장 계수 (CTE)	X축: 13ppm/°C; Y축: 13ppm/°C; Z축: 58ppm/°C (-55~288°C)
프로세스 호환성	납 없는 프로세스 호환성
불화성 등급	UL 94 V-0

이점

RO3203의 특성은 PCB에 대한 실질적인 이점으로 번역되며 초고 주파수 설계 및 대량 제조의 주요 과제를 해결합니다.

초고 주파수 성능:낮은 DF (0.0016) 와 안정적인 Dk (3.02 ± 0.04) 는 40 GHz 이상에서 안정적인 동작을 가능하게 한다.
기계적 안정성:엮은 유리 강화는 딱딱성을 향상시켜 PCB를 조립 중에 더 쉽게 다루고 왜곡에 저항합니다.
열 호환성:구리와 일치하는 낮은 평면 CTE (X / Y 축에 13 ppm / ° C) 는 열 사이클 중에 용접 관절 고장을 방지하여 신뢰할 수있는 표면 장착 조립체를 지원합니다.
비용 효율성:대용량 생산에 경제적인 가격으로, 고주파 성능을 희생하지 않고 전체 생산 비용을 절감합니다.
표면 매끄러움:정밀한 고주파 회로 라우팅을 위해 더 얇은 라인 에치 tolerances를 가능하게 합니다.
안전 및 준수:UL 94 V-0 연화성 등급 및 납 없는 호환성은 세계 안전 및 환경 표준을 충족합니다.

전형적 사용법

이 PCB는 다음을 포함하여 중요한 전자 시스템에서 사용하도록 설계되었습니다.

자동차: 충돌 방지 시스템, GPS 안테나
무선 통신: 기지국 인프라, LMDS (Local Multipoint Distribution Service), 무선 광대역, 마이크로 스트립 패치 안테나
위성 및 통신: 직방송 위성 (DBS), 무선 통신 시스템, 케이블 시스템에서의 데이터 링크
산업 및 소비자: 원격 계측기, 전력 배기

사용 가능성: 전 세계

이 PCB는 생산 및 공급을 위해 전 세계적으로 접근 할 수 있으며, 다 지역 고주파 프로젝트의 물류 요구를 해결합니다.
